Mocowanie nadbetonu

Wymagania ogólne

Please enter alternative text here (optional)
  • W 2021 r. NIK sprawdziła stan polskich mostów. Najczęstsze usterki mostów, które wymieniono w raporcie, to: uszkodzenia ustroju nośnego, nieszczelność izolacji ustroju nośnego i uszkodzenia balustrad. Jest to związane z jakością wykonania obiektu, bądź też ich wiekiem i brakiem remontów.

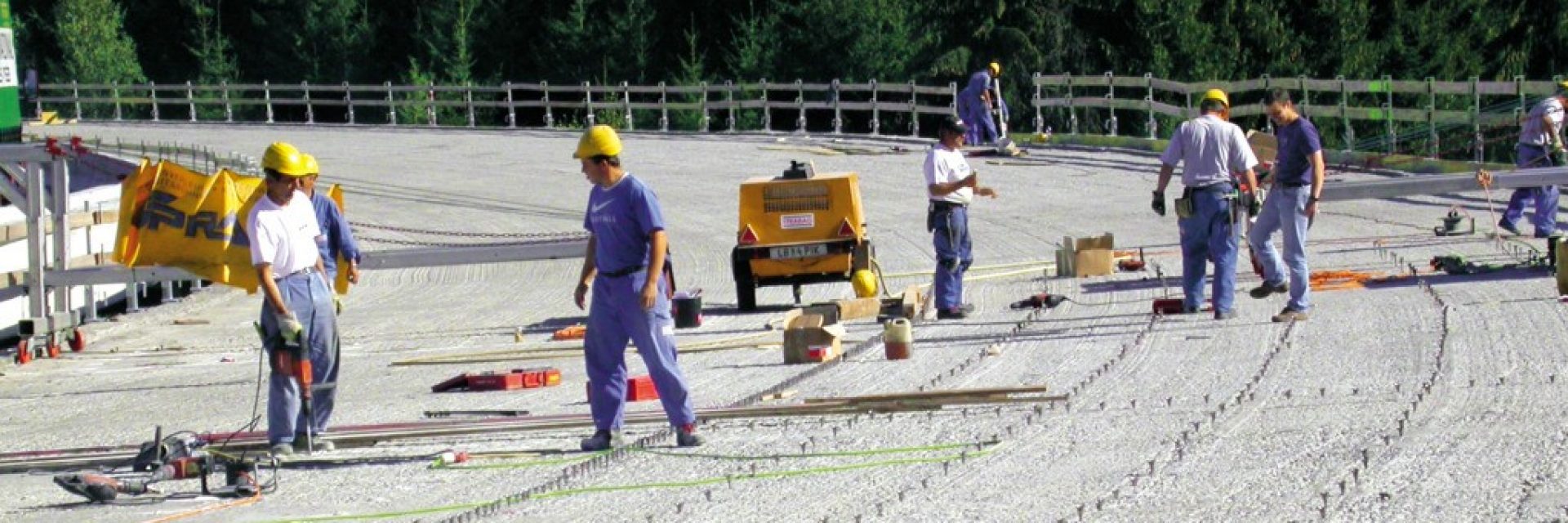

  • Najprostrzym sposobem na wzconienie i naprawienie konstrukcji żelbetowych to wykonanie nowej warstwy betonu i powiązanie jej z już istniejącą, czyli wykonanie nadbetonu.

Wymagania dotyczące połączeń beton-beton

Element mocujący powinien być dobrany w zależności od rodzaju obciążenia, jak również od planowanego okresu użytkowania. Mogą wynikać z tego następujące wymagania:

  • Możliwa głębokość zakotwienia (grubość materiału bazowego)
  • Wymagane oprogramowanie projektowe i raporty obliczeniowe
  • Dokumentacja (np. ETA, abZ, aBG, IBDiM)
  • Okres użytkowania (50 lat lub 100/120 lat)
  • Oddziaływanie ognia
  • Oddziaływania statyczne i/lub niestatyczne (zmęczeniowe)
  • Obciążenia sejsmiczne
  • Średnica pręta zbrojeniowego
  • Czas montażu i utwardzania
  • Specjalne wymagania montażowe (bezpyłowe wiercenie, technika diamentowa wymagana ze względu na gęstość zbrojenia)

Normy i regulacje

  • Wymiarowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EOTA / TR 066 dodatkowo do EN1992-1-1
  • Wymiarowanie pod kątem naprężeń zmęczeniowych zgodnie z EOTA / TR 066
  • Kwalifikacja zgodnie z EAD 3302347-00-0601

Najlepsze rozwiązanie dla twojego projektu

HCC-B z HIT-RE 500 V3

  • ETA-18/1022 z obciążeniami statycznymi i quasistatycznymi
  • Obliczenia zgodne z EOTA/TR 066
  • Okres użytkowania 50 lat
  • Zakres temperatur (długookresowo): max 43°C, min. -40°C
  • Czas żelowania żywicy w 20°C: 30min, czas pełnego wiązania 20°C: 7h
  • Średnica 14mm, długość 180mm
  • Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti
  • Elastycznosc mocowania (±15 mm)
  • Natychmiastowa obciążalność (do 1kN) jeszcze zanim zwiąże żywica
  • Materiał żeliwo ciągliwe, materiał EN-GJMB-550-4 wg
  • Uszczelnienie połączenia za pomocą HIT-RE 500 V3

Do produktu HCC-B

HCC-K z HIT-RE 500 V3 lub HIT-HY 200-R V3

  • ETA-20/0475 z obciążeniami statycznymi i quasistatycznymi
  • Obliczenia zgodne z EOTA/TR 066
  • Okres użytkowania 50 lat
  • Zakres temperatur (długookresowo): max 43°C, min. -40°C dla RE500 v3, max 72°C, min. -40°C dla HY200-R v3
  • Czas żelowania żywicy RE500 v3 w 20°C: 30min, czas pełnego wiązania w 20°C: 7h
  • Czas żelowania żywicy HY200-R v3 w 20°C: 15 min, czas pełnego wiązania w 20°C: 1,5h, żywica całoroczna - wiązanie nawet w -10°C
  • Średnica 10-16mm, długość całkowita 100-650mm
  • Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti
  • Materiał stal zbrojeniowa B500B zgodnie z EN 1992-1: 2004 i AC: 2010, załącznik C
  • Uszczelnienie połączenia za pomocą HIT-RE 500 V3 oraz HIT-HY 200-R V3

Do produktu HCC-K

Do produktu HIT-HY 200-R V3

HCC-U: HAS-U + HIT-RE 500 V3, HIT-HY 200-R V3 lub HIT-HY 170

  • ETA-20/0697 z obciążeniami statycznymi i quasistatycznymi
  • Obliczenia zgodne z EOTA/TR 066
  • Okres użytkowania 50 lat
  • Zakres temperatur (długookresowo): max 43°C, min. -40°C dla RE500 v3, max 72°C, min. -40°C dla HY200-R V3, max 50°C, min. -40°C dla HY200-R V3
  • Czas żelowania żywicy RE 500 V3 w 20°C: 30min, czas pełnego wiązania w  20°C: 7h
  • Czas żelowania żywicy HY200-R V3 w 20°C: 15min, czas pełnego wiązania w  20°C: 1,5h, żywica całoroczna - wiązanie nawet w –10°C
  • Czas żelowania żywicy HY170 w 20°C: 5min, czas pełnego wiązania w 20°C: 1,5h
  • Średnica 8-30mm, długosć całkowita 80-500mm
  • Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti
  • Materiał ocynk galwaniczny, ocynk ogniowy, A4, HCR
  • Uszczelnienie połączenia za pomocą HIT-RE 500 V3, HIT-HY 200-R V3 oraz HIT-HY 170

Do produktu HCC-U: HAS-U

Do produktu HIT-HY 200-R V3

Do produktu HIT-HY 170

HUS3-H

  • ETA-18/0208 na stosowanie HUS3 w aplikacji nadbetonu - unikalne rozwiązanie na rynku
  • Zgodne z EOTA/TR 066
  • Okres użytkowania 50 lat
  • Średnica 8, 10, 14mm, długość 100-150mm
  • Szybki montaż za pomocą zakrętarki udarowej
  • Natychmiastowa obciążalność

Do produktu HUS3-H

Rozwiązania systemowe

Systemy detekcji i oprogramowanie

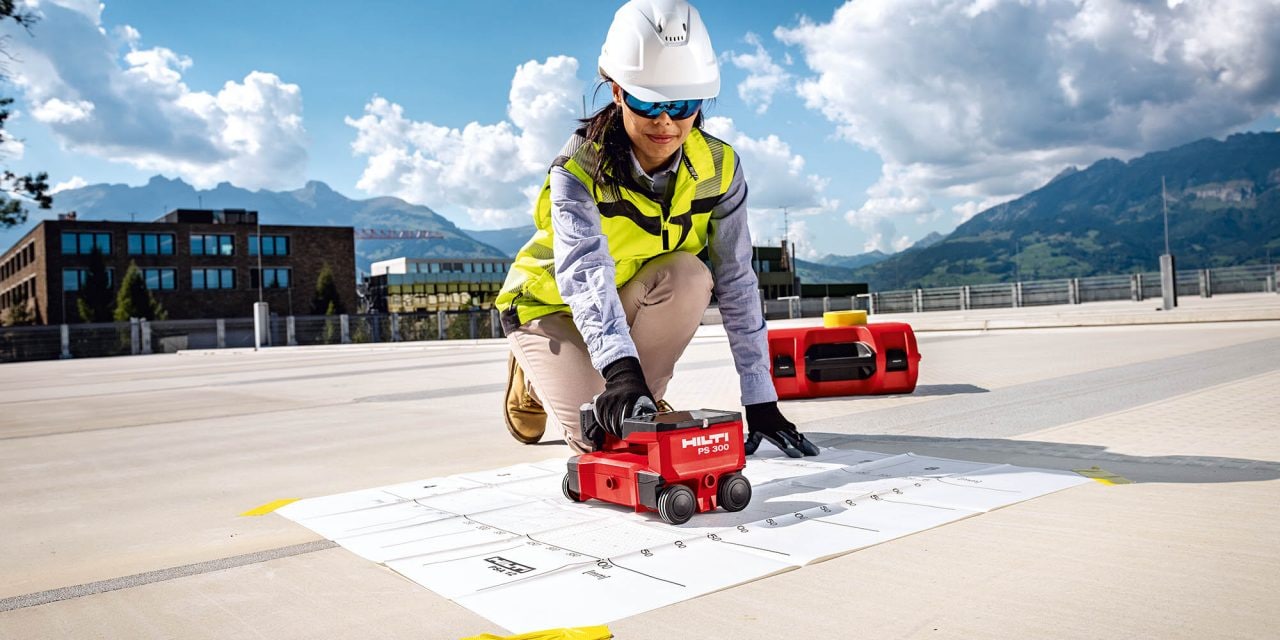

PS 300 Ferroscan
