Bezpieczeństwo w razie pożaru
Wytyczne projektowe EDO i regulacje prawne w technice instalacyjnej
![](https://www.hilti.pl/content/dam/images/e3/mo-pl/mo_pl_video_thumbnail/fira_in_case_of_fire.jpg)
Wyzwanie – zapewnienie czasu na ucieczkę
Projektując modułowe systemy szynowe, należy pamietać o zapewnieniu ludziom czasu na bezpieczne opuszczenie budynku w razie pożaru.
Istnieje niewiele wytycznych – takich jak Europejskie Dokumenty Oceny (EDO) – określających jak długo instalacje montowane nad głową muszą utrzymywać nośność przy wysokiej temperaturze. Dokument oceny EDO 280016-00-0602 przyjęty przez EOTA, może być użyty do obliczenia rezystancji i deformacji takich systemów w przypadku pożaru.
Czy wiesz, że....
pożarów wybucha
rocznie na świecie

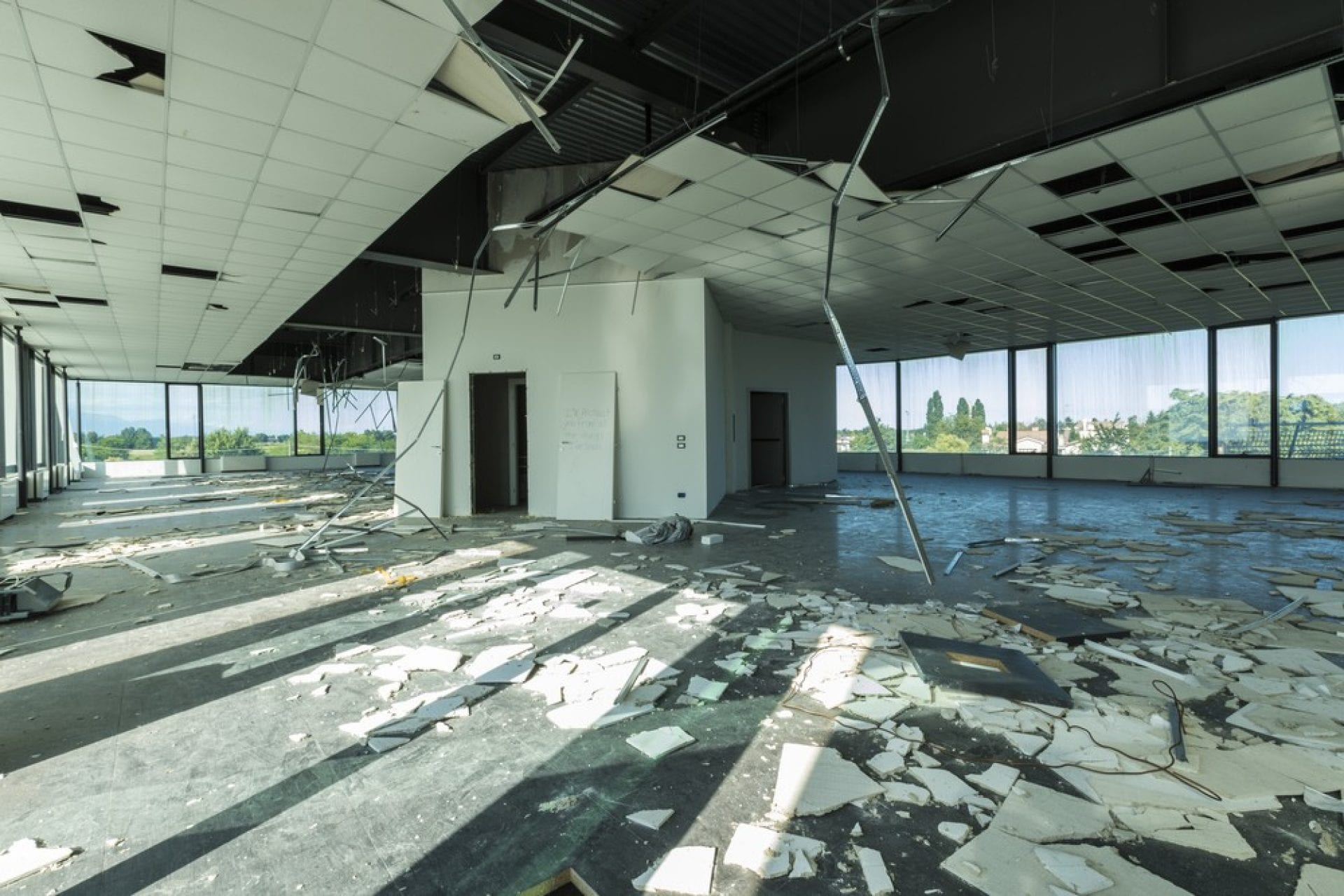

Wiele obrażeń powodują spadające sufity podwieszane, zablokowane drogi ewakuacyjne i ratunkowe oraz uszkodzone schody. Ramy nośne budynku stają się zagrożeniem podczas pożaru, jeśli nie są przystosowane do ekstremlanych warunków. Liczne rury, korytka i kable pod sufitami podwieszanymi, przez oddziaływanie intensywnego ciepła i nieprawidłowo wykonaną ramę nośną, mogą spaść i utrudnić ucieczkę z budynku.

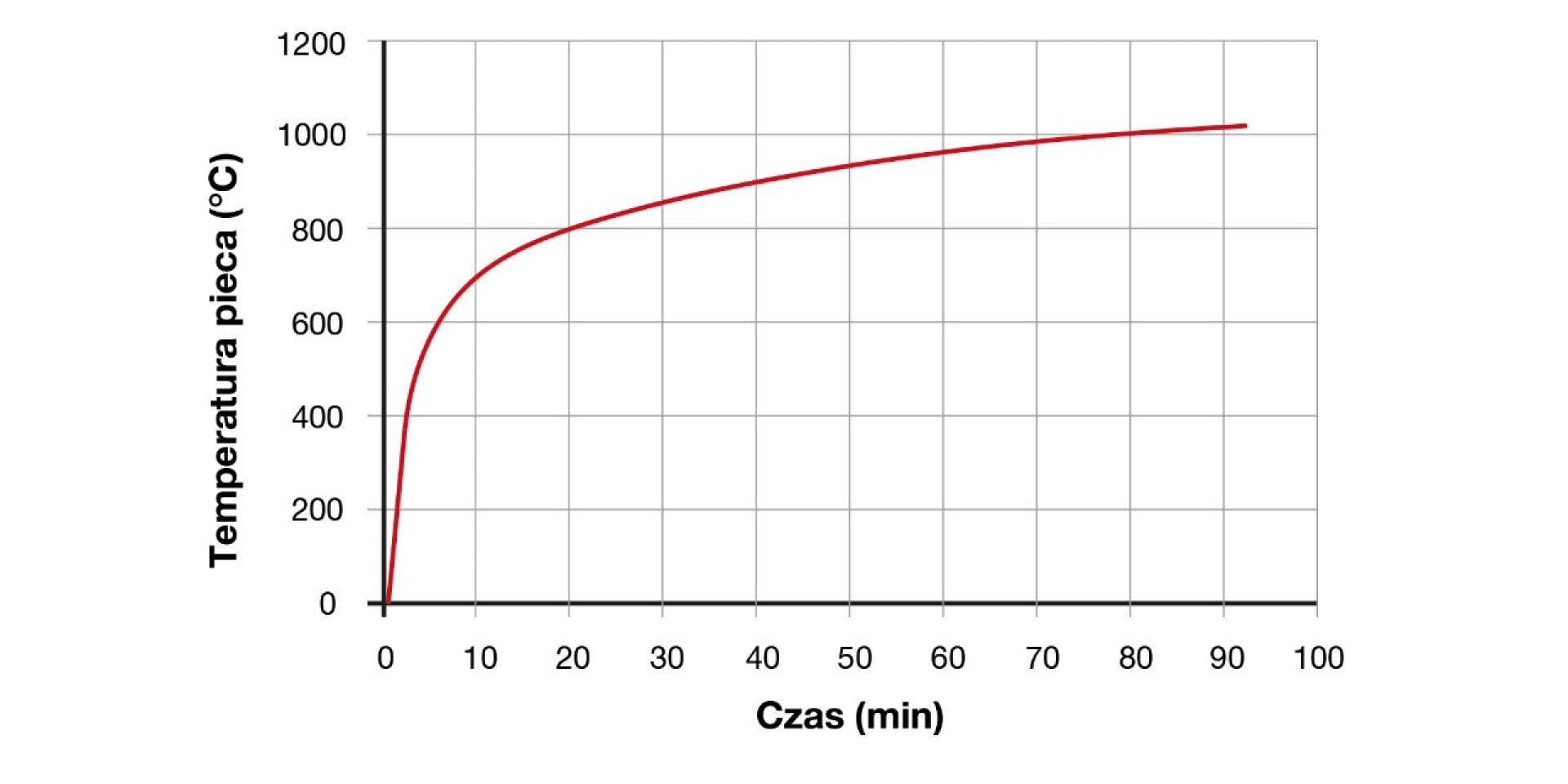

Pożar w budynku rozprzestrzenia się w ciągu 5 minut
![Wykres prób ogniowych](/content/hilti/E3/PL/pl/engineering/design-center/modular-support-systems/design-guidelines/fire-resistant-design/safety-in-case-of-fire/_jcr_content/childSections/childsection_574639226/two_image_text_col/left/image.img.1920.medium.jpg/1538121236989.jpg)

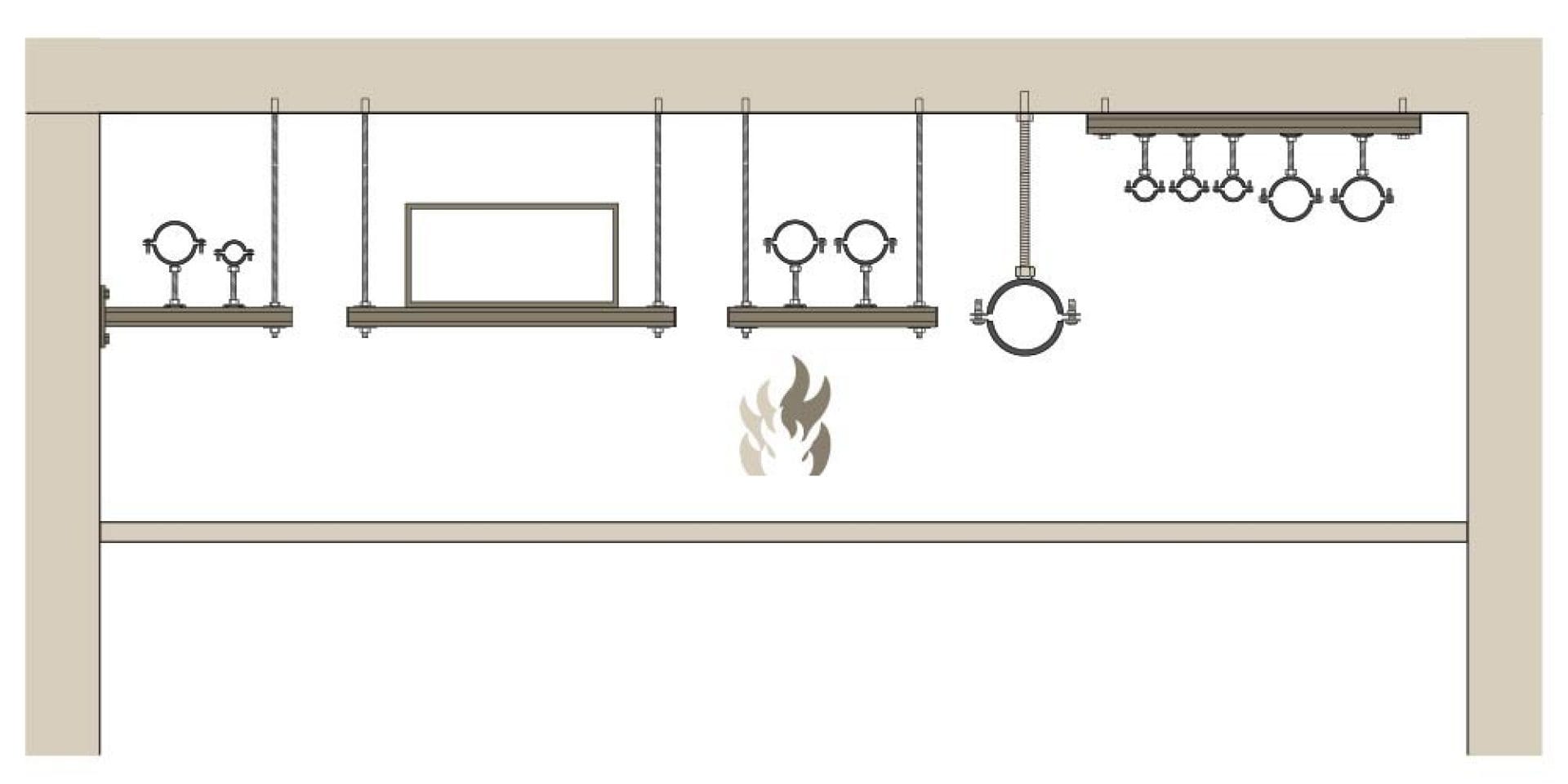

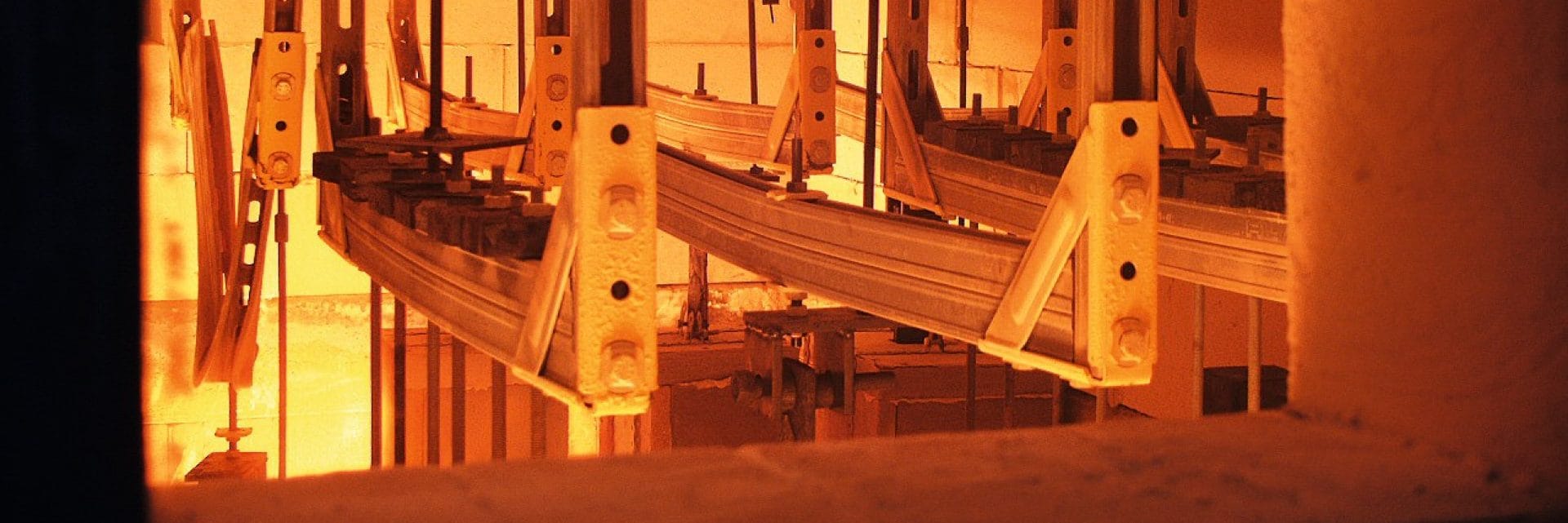

Szybki wzrost temperatury osłabia wytrzymałość stali w modułowych systemach szyn montażowych.
![Hilti MEP supports fire](/content/hilti/E3/PL/pl/engineering/design-center/modular-support-systems/design-guidelines/fire-resistant-design/safety-in-case-of-fire/_jcr_content/childSections/childsection_574639226/two_image_text_col/right/image.img.1920.medium.jpg/1531727561211.jpg)
Normy przeciwpożarowe w budownictwie
![Hilti MEP fire damage example](/content/hilti/E3/PL/pl/engineering/design-center/modular-support-systems/design-guidelines/fire-resistant-design/safety-in-case-of-fire/_jcr_content/childSections/childsection/image_text/image.img.1920.medium.jpg/1538124733354.jpg)
Dwie normy europejskie są obecnie najważniejszymi źródłami wykładni projektowania kanałów wentylacyjnych i osłon dymnych na wypadek pożaru:
- EN 13501 – reguluje klasyfikację odporności ogniowej wyrobów budowlanych,
- EN 1366-1: 2014 –opisuje badania odporności ogniowej instalacji użytkowych.
Uzupełnieniem do norm europejskich są niemckie przepisy dotyczące dróg ewakuacyjnych – M-LAR i DIN 4102-4.
- Drogi ewakuacyjne
Wytyczna Komisji „Nadzór budowlany” niemieckiej Konferencji Ministerialnej dot. Budownictwa opisuje, jak zabezpieczyć drogi ewakuacyjne w razie pożaru, aby utrzymać ich drożność przez wystarczająco długi czas. - Sufity podwieszane
Sufity podwieszane muszą gwarantować wymaganą odporność ogniową zarówno w przypadku pożaru od dołu, jak i od góry. Dla instalacji między konstrukcją stropu a sufitem podwieszanym obowiązują specjalne wymagania.
- Systemy wentylacyjne
W uzupełnieniu do norm UE obowiązuje niemiecka wytyczna M-LüAR, która również reguluje wykonywanie instalacji wentylacyjnych:
-rozdział 5.2.2 – o mocowaniu ognioodpornych przewodów wentylacyjnych,
-rozdział 5.2.4 – o kanałach wentylacyjnych nad sufitami podwieszanymi (muszą być zamocowane tak, by w przypadku pożaru nie opadały).
Projektowanie bezpieczeństwa pożarowego
Projektowanie konstrukcji wsporczych budynku zgodnie z normami przeciwpożarowymi to główne zadanie projektantów, architektów i inżynierów.
Dotychczas nie istniała jednolita i niezawodna metoda projektowania, zapewniająca pełne bezpieczeństwo. Powszechnie stosowany Eurokod 3, w toku obecnych badań akademickich i przemysłowych, okazał się niewystarczający.
Eurokod 3 ma ograniczony zakres zastosowania – dotyczy raczej stalowych elementów konstrukcyjnych, a nie cienkościennych profili stalowych, stosowanych w obejmach do rur i modułowych systemach instalacyjnych. Mimo to Eurokod 3 jest często mylnie wykorzystywany do cienkościennych konstrukcji szynowych.

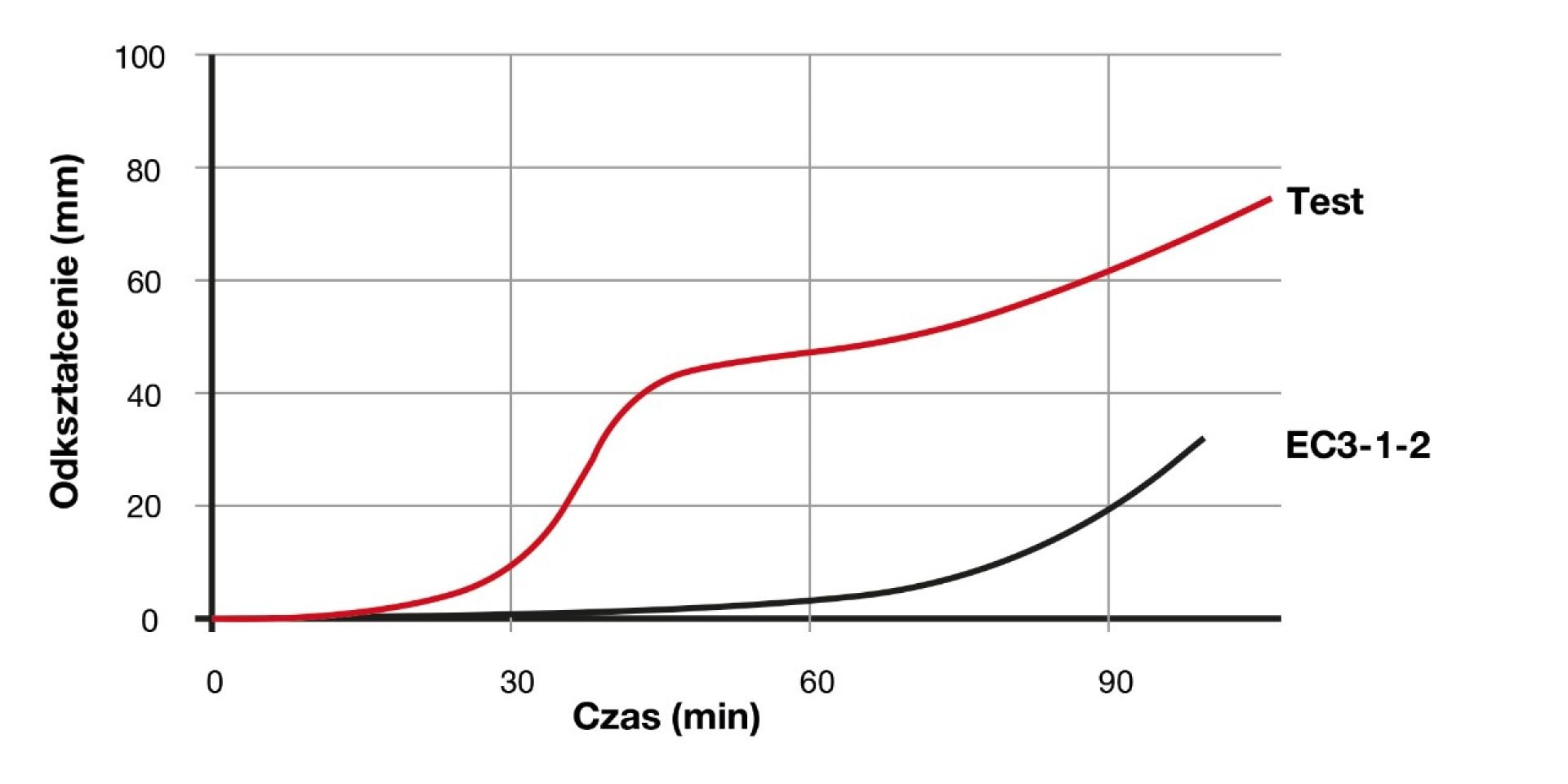

Dlaczego Eurokod 3 jest nieodpowiedni dla obejm do rur?
![Projektowanie ognioodporne Hilti](/content/hilti/E3/PL/pl/engineering/design-center/modular-support-systems/design-guidelines/fire-resistant-design/safety-in-case-of-fire/_jcr_content/childSections/childsection_401491545/image_text/image.img.1920.medium.jpg/1538126407716.jpg)
Wyniki badań potwierdzają, że Eurokod 3 nie zapewnia pełnego bezpieczeństwa.
Jednostka badawcza certyfikująca materiały budowlane (MFPA Leipzig GmbH) potwierdza, że określenie odkształceń w sytuacji pożaru w oparciu o DIN EN 1993-1-2 (EC3-1-2, znany jako Eurokod 3) nie daje bezpiecznych wyników.
Wytyczne projektowe EDO
We współpracy z wiodącymi instytucjami bezpieczeństwa przeciwpożarowego DIBt i EOTA, opracowaliśmy EDO (Europejski Dokument Oceny). To zbiór wytycznych projektowania i testowania rozwiązań przeciwpożarowych w modułowych systemach szynowych. Projektownie ram nośnych instalacji sanitarnych, grzewczych i klimatyzacyjnych z EDO jest bardziej elastyczne i ekonomiczne.
![](https://www.hilti.pl/content/dam/images/e3/mo-pl/mo_pl_video_thumbnail/fira_in_case_of_fire2.jpg)
ETA – Europejska Ocena Techniczna

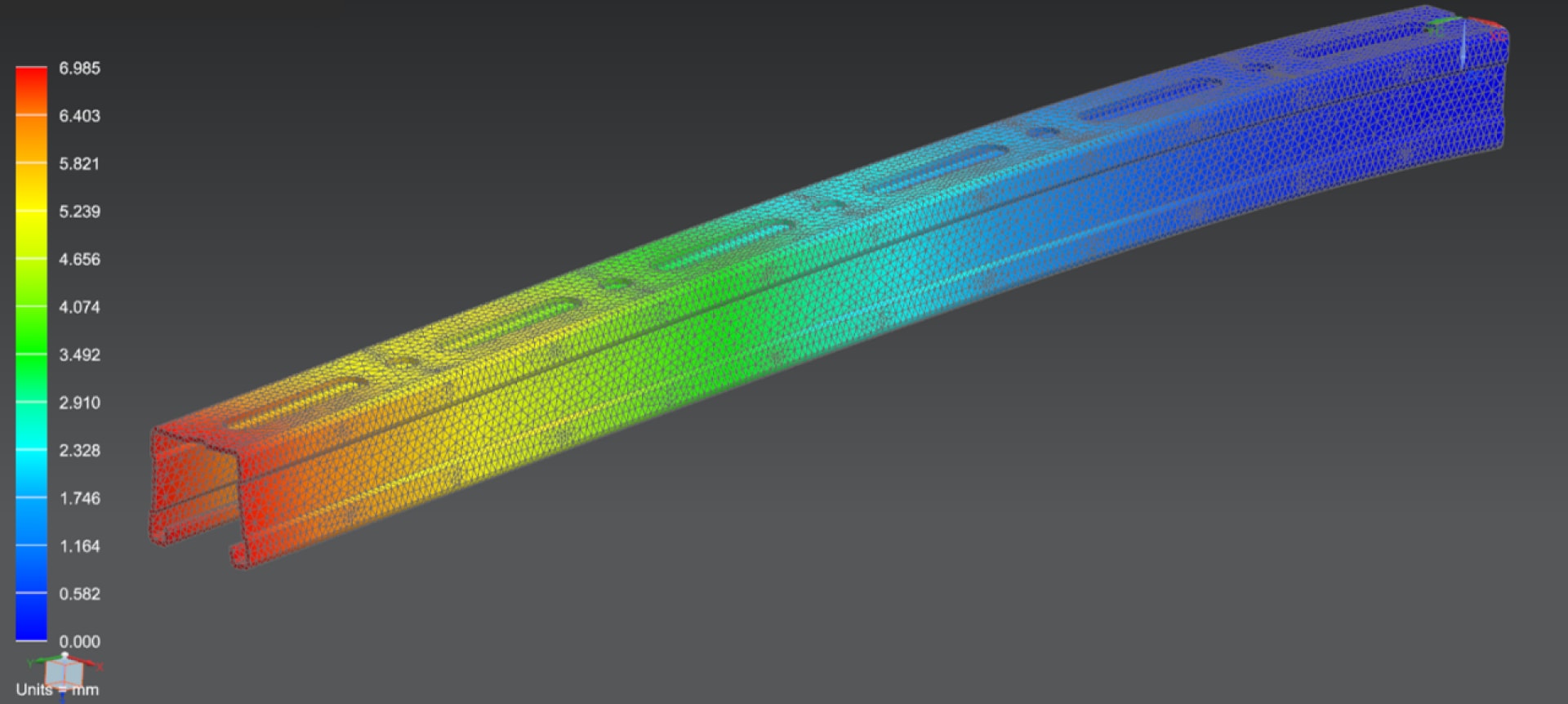

![Metoda elementów skończonych (FEM) Hilti](/content/hilti/E3/PL/pl/engineering/design-center/modular-support-systems/design-guidelines/fire-resistant-design/safety-in-case-of-fire/_jcr_content/childSections/childsection_1686560812/image_text/image.img.1920.medium.png/1538132105541.png)
Oferujemy bezpieczne, ekonomiczne i elastyczne rozwiązania, zgodne z wytycznymi dla ognioodpornych systemów instalacyjnych.
Wybierając produkty z Oceną ETA*, spełniasz wyszystkie wymogi prawne.
Odpowiednie produkty i rozwiązania zapewnią bezpieczną ewakuację, dostęp dla strażaków i ochronę cennych towarów.
*Dokumenty ETA, oparte na Europejskim Dokumencie Oceny EDO 280016-00-0602 (produkty do systemów instalacyjnych dla systemów technicznych budynku, takich jak rury, kanały, przewody i kable), w przyszłości mogą być potwierdzeniem właściwości ognioodpornych.
Zastosowania
![Wsporniki infrastruktury mechanicznej, elektrycznej i wodnej Hilti](/content/hilti/E3/PL/pl/projektowanie/dzial_techniczny/systemy_instalacyjne/projektowanie_wskazowki/ognioodporne_systemy_instalacyjne/safety-in-case-of-fire/_jcr_content/childSections/childsection_1381299920/three_image_text_col_1741805156/image_text_column/image.coreimg.jpeg/1538132377957/lcg002130-v1.jpeg)

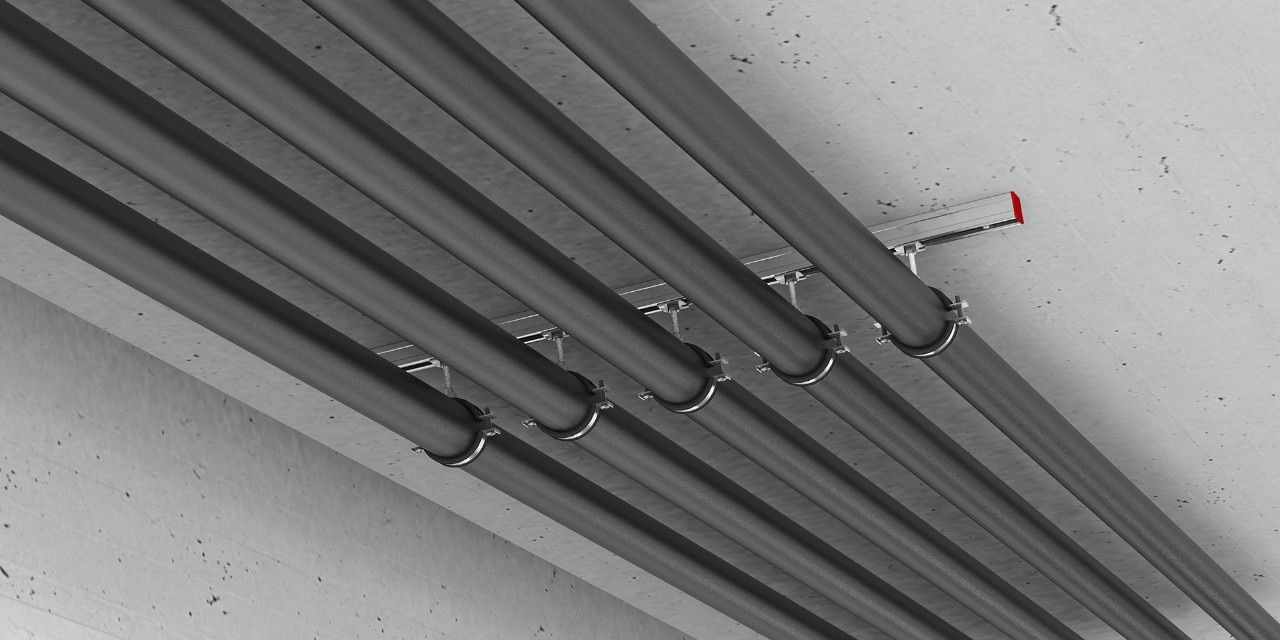

Montaż szyny do sufitu
![Wsporniki infrastruktury mechanicznej, elektrycznej i wodnej Hilti](/content/hilti/E3/PL/pl/projektowanie/dzial_techniczny/systemy_instalacyjne/projektowanie_wskazowki/ognioodporne_systemy_instalacyjne/safety-in-case-of-fire/_jcr_content/childSections/childsection_1381299920/three_image_text_col_1741805156/image_text_column_1/image.coreimg.jpeg/1538132423558/lcg002125-v1.jpeg)

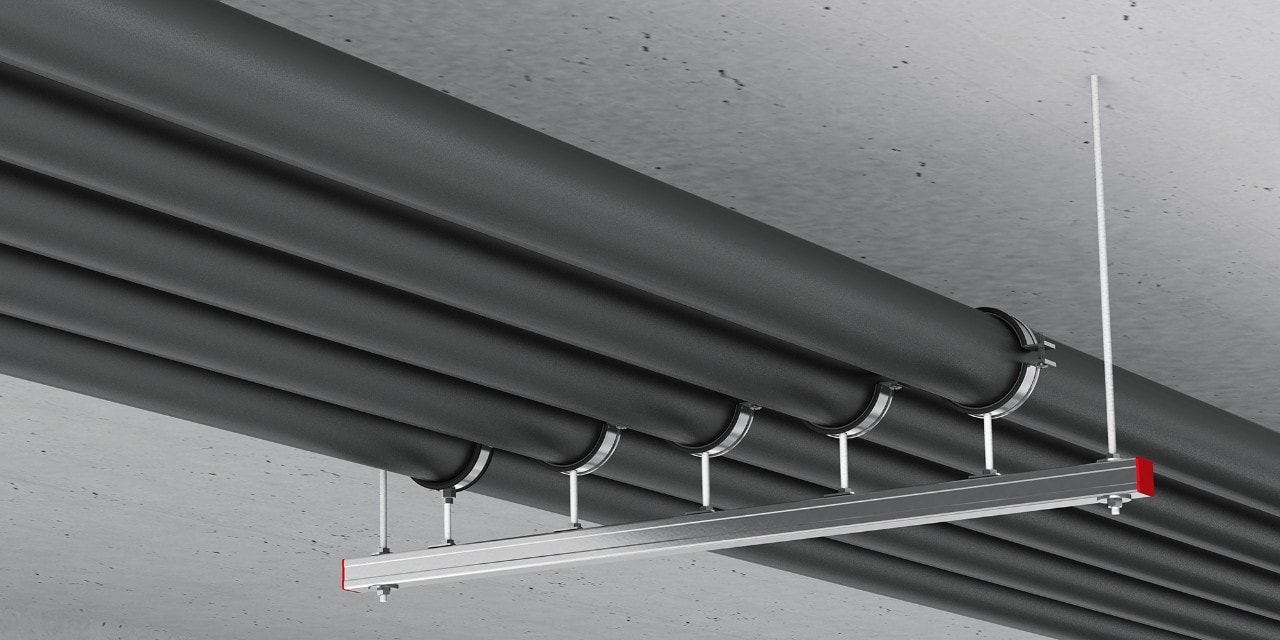

Konstrukcja trapezowa
![Wsporniki infrastruktury mechanicznej, elektrycznej i wodnej Hilti](/content/hilti/E3/PL/pl/projektowanie/dzial_techniczny/systemy_instalacyjne/projektowanie_wskazowki/ognioodporne_systemy_instalacyjne/safety-in-case-of-fire/_jcr_content/childSections/childsection_1381299920/three_image_text_col_1741805156/image_text_column_2/image.coreimg.jpeg/1538132486446/lcg002126-v3.jpeg)

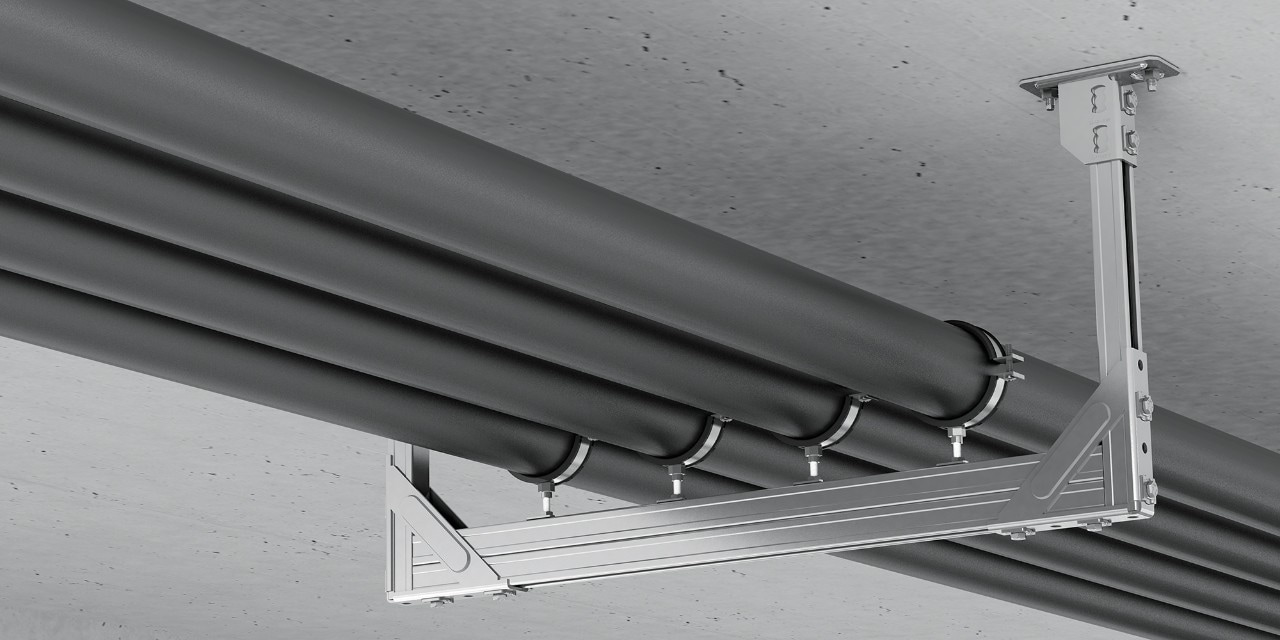

Szyna montażowa
![Wsporniki infrastruktury mechanicznej, elektrycznej i wodnej Hilti](/content/hilti/E3/PL/pl/projektowanie/dzial_techniczny/systemy_instalacyjne/projektowanie_wskazowki/ognioodporne_systemy_instalacyjne/safety-in-case-of-fire/_jcr_content/childSections/childsection_1381299920/three_image_text_col_1741805156/image_text_column_536000627/image.coreimg.jpeg/1538132535090/lcg002127-v1.jpeg)

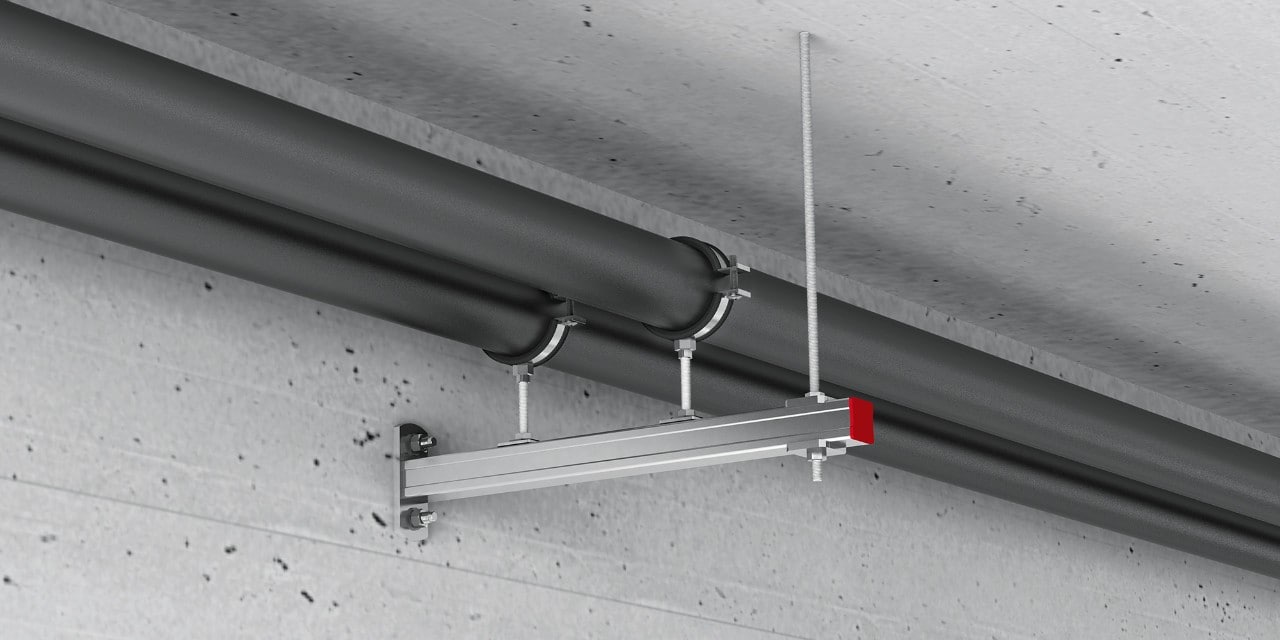

Konsola podwieszana
![Wsporniki infrastruktury mechanicznej, elektrycznej i wodnej Hilti](/content/hilti/E3/PL/pl/projektowanie/dzial_techniczny/systemy_instalacyjne/projektowanie_wskazowki/ognioodporne_systemy_instalacyjne/safety-in-case-of-fire/_jcr_content/childSections/childsection_1381299920/three_image_text_col_1741805156/image_text_column_1_1142385716/image.coreimg.jpeg/1538132635713/lcg002129-v1.jpeg)

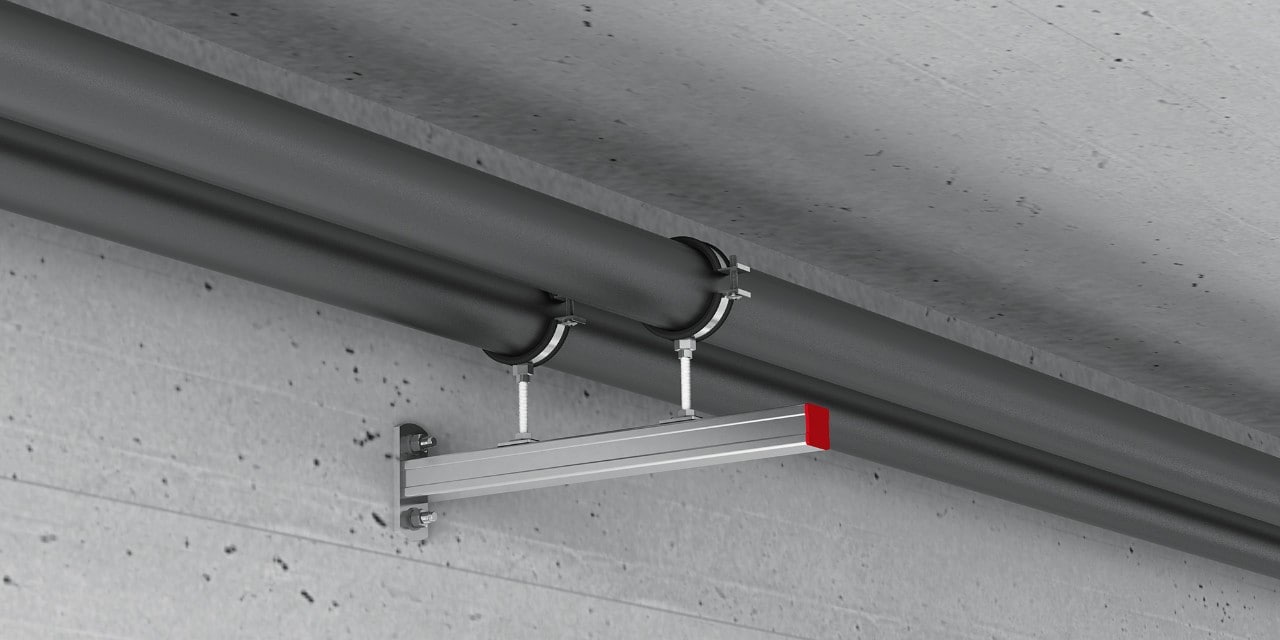

Konsola niepodwieszana
![Wsporniki infrastruktury mechanicznej, elektrycznej i wodnej Hilti](/content/hilti/E3/PL/pl/projektowanie/dzial_techniczny/systemy_instalacyjne/projektowanie_wskazowki/ognioodporne_systemy_instalacyjne/safety-in-case-of-fire/_jcr_content/childSections/childsection_1381299920/three_image_text_col_1741805156/image_text_column_2_568178559/image.coreimg.jpeg/1538132694397/lcg002128-v1.jpeg)

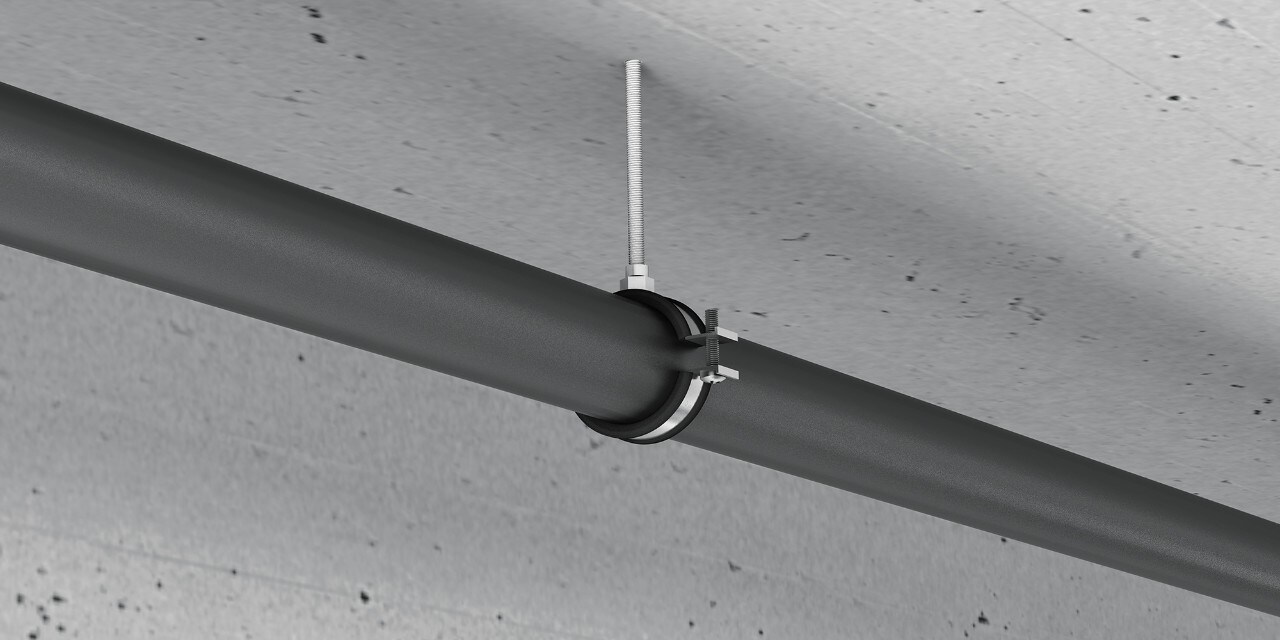

Pojedynczy punkt podwieszenia
Nasze rozwiązania i usługi
Nasi inżynierowie od ponad 30 lat badają i opracowują produkty i technologie tak, aby jak najlepiej chronić ludzi i budynki w przypadku pożaru. Dziesięciolecia pracy i badań pozwoliły na stworzenie kompleksowej oferty modułowych systemów szynowych, technologii mocowania i produktów przeciwpożarowych.
Oferujemy także usługi projektowe i łatwe w obsłudze rozwiązania informatyczne, które zwiększą Twoją wydajność i zaoszczędzą Twój czas.
Chcesz wiedzieć więcej?
Jeśli potrzebujesz wsparcia technicznego w bieżącym projekcie lub w wyborze produktów, poproś o pomoc doświadczonych inżynierów Hilti.
