Sprawdzian do ślizgowego łącznika belek MP-PS

Konfigurator
Dane techniczne
Dokumenty
Właściwości i zastosowania
Powiązane Produkty
LCG003738_v2 (2299375)
LCG003738_v3 (2299386)
LCG003755_v4_s (2299579)
LCG003753_v5_s (2299538)
LCG003758_v10_cropped (2299651)
08_IS_MP-PS ISG_0001 (2299288)
09_IS_MP-PS ISG_Beam_0001 (2299289)

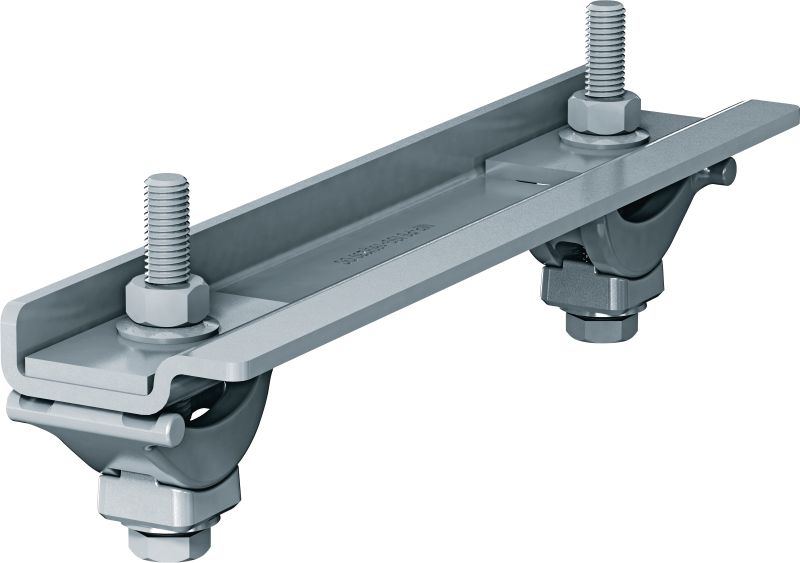

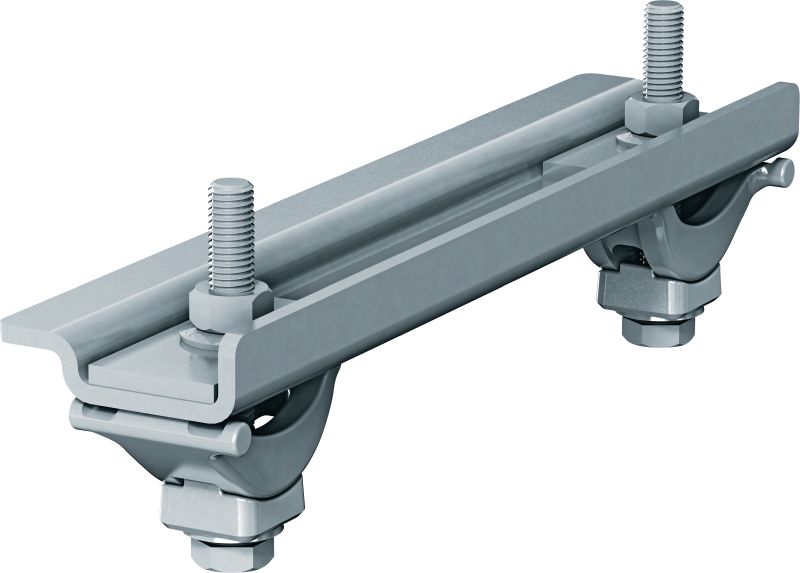

Łączniki belek do mocowania podpór rur MP-PS do belek stalowych

  • Odporność ogniowa (tak/nie): Nie
  • Odporność na temperaturę: -20 - 300 °C
  • Skład materiału: Klamry dźwigara (klamra dźwigara + uchwyt): żeliwo wg DIN EN1562, Stopa: S280GD wg EN10346, Podkładka prostokątna: S235JR – wytrzymałość 280 wg HN 707, Śruby: F klasa 8.8 wg ISO 898-1, Nakrętki: klasa 8 wg ISO 898-2, Podkładka zabezpieczająca: C60E wg EN10132-3

Wybierz opcję

Paczka
  • 4 szt.
 Opcje produktu
Ilość
Paczki
Suma Sztuk
1
Nie możesz zobaczyć cen swojej firmy

Zaloguj się lub zarejestruj aby zobaczyć ceny firmy.

Cena netto po rabacie
Od 697,00 PLN

Dane techniczne

Details
Technical illustrations
Odporność ogniowa (tak/nie)
Nie
Odporność na temperaturę
-20 - 300 °C
Skład materiału
Klamry dźwigara (klamra dźwigara + uchwyt): żeliwo wg DIN EN1562, Stopa: S280GD wg EN10346, Podkładka prostokątna: S235JR – wytrzymałość 280 wg HN 707, Śruby: F klasa 8.8 wg ISO 898-1, Nakrętki: klasa 8 wg ISO 898-2, Podkładka zabezpieczająca: C60E wg EN10132-3
Grubość materiału
Wszystkie elementy stalowe: 5 mm
Wykończenie powierzchni
Klamry dźwigara i podkładka prostokątna: DIN EN ISO 1461, stopa: ZM300, śruby/nakrętki: ISO 10684, podkładki zabezpieczające: ISO 10683, podkładka cylindryczna: stal nierdzewna
Stal nierdzewna
Nie
Warunki środowiskowe
Na zewnątrz, małe lub umiarkowane stężenie zanieczyszczeń (C3 / C4 – niskie)
Rodzaj materiału podłoża
Podporowa konstrukcja modułowa
Wielkość klucza
19 mm
Grubość belki stalowej
3 - 36 mm
Min. grubość belki stalowej
3 mm
Min. grubość belki stalowej (konwersja calowe ułamkowe)
1/8 in
Maks. grubość belki stalowej
36 mm
Maks. grubość belki stalowej (konwersja calowe ułamkowe)
1-7/16 in

Dokumenty

Dokumentacja
Informacje techniczne
Aprobata
Dokumentacja dotycząca zrównoważonego rozwoju
Instrukcja obsługi
pdf Podręcznik zabezpieczeń antykorozyjnych, angielski [ 9.6 MB ]

Właściwości i zastosowania

Właściwości

  • Łatwiejszy montaż – metoda mocowania podpór rur do belek stalowych umożliwiająca łatwe regulowanie i rozbudowywanie
  • Bezpieczniejsze miejsca pracy – zacisk pozwala na wykonywanie prac bez spawania i wiercenia
  • Element systemu podpór rur MP – regulowane rozwiązanie do praktycznie wszystkich stosowanych szerokości belek stalowych
  • Konstrukcja o niewielkich gabarytach – umożliwia lepszy dostęp w przypadkach gdy wokół podpory rur gorących konieczne jest zamocowanie izolacji
  • Odpowiednie do mocowania w pozycji stojącej, podwieszania oraz montażu na belkach dwuteowych w poziomie i pionie

Zastosowania

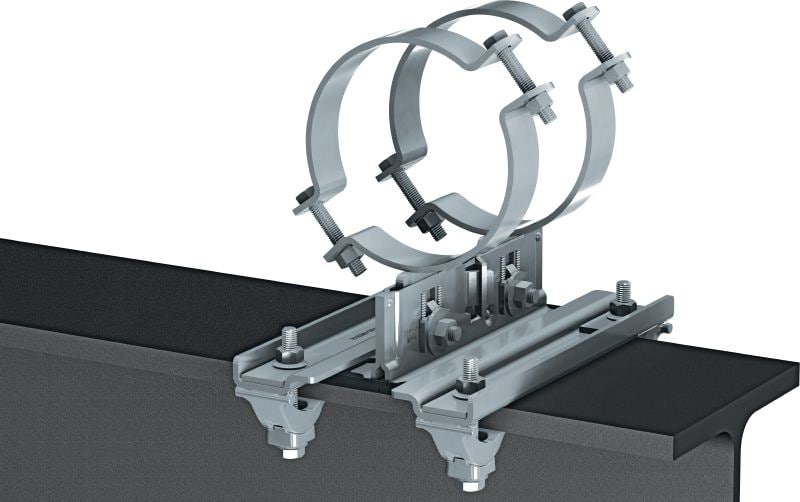

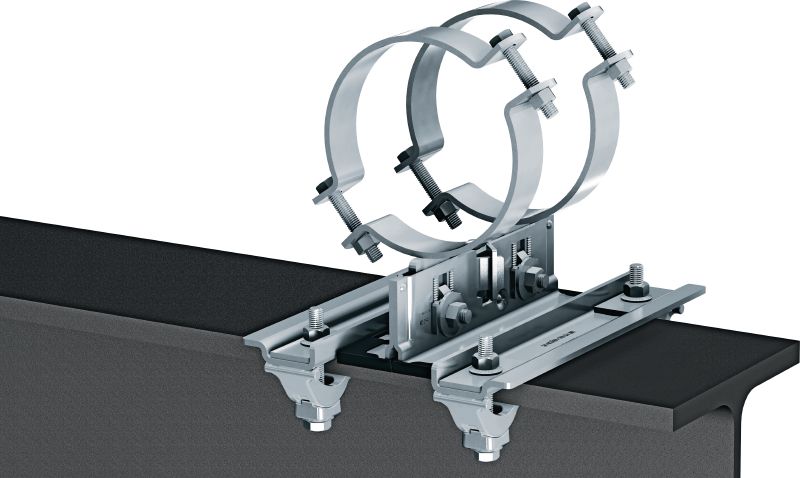

  • Mocujące podpory rur MP-PS wykorzystywane jako łącznik ślizgowy lub prowadnica do belek stalowych
  • Zalecany do stosowania wewnątrz i na zewnątrz, przy małym lub umiarkowanym stężeniu zanieczyszczeń (C3)

Certyfikaty lub aprobaty, proszę sprawdzić poszczególne elementy.
