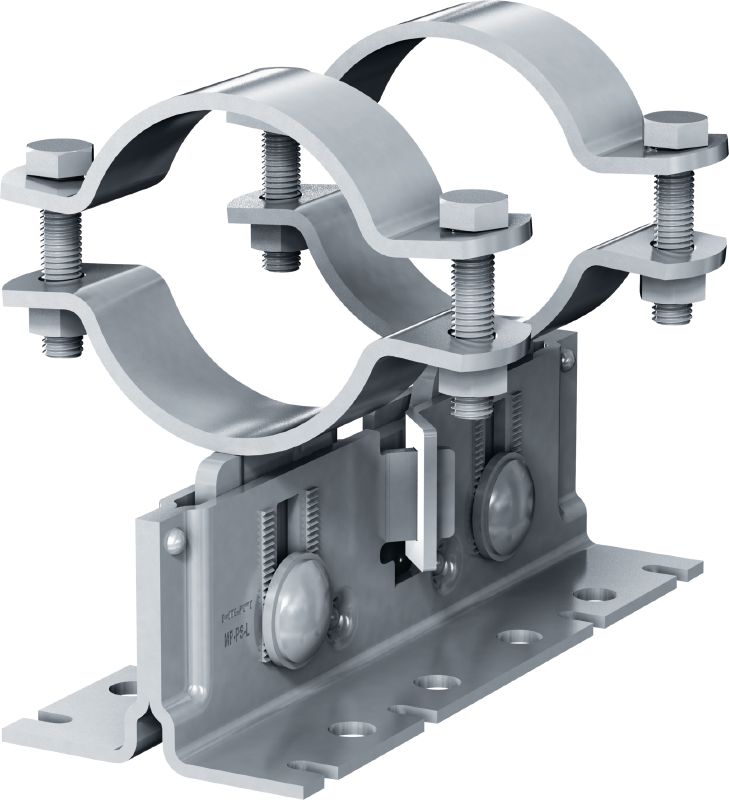

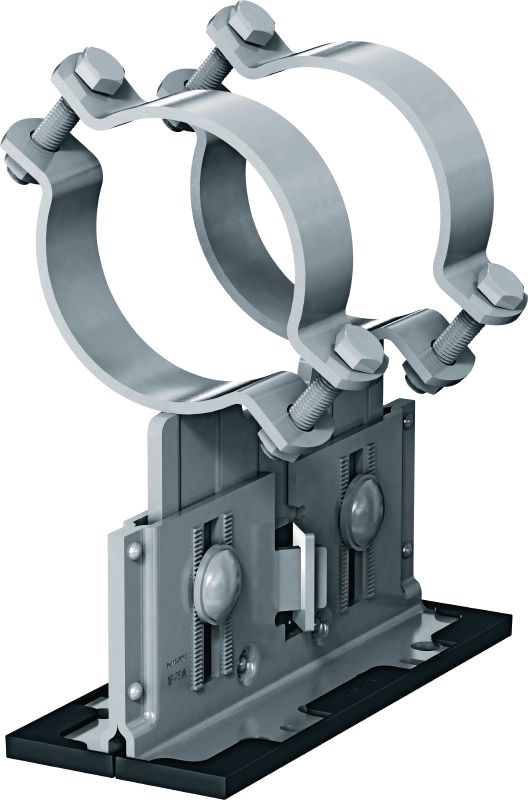

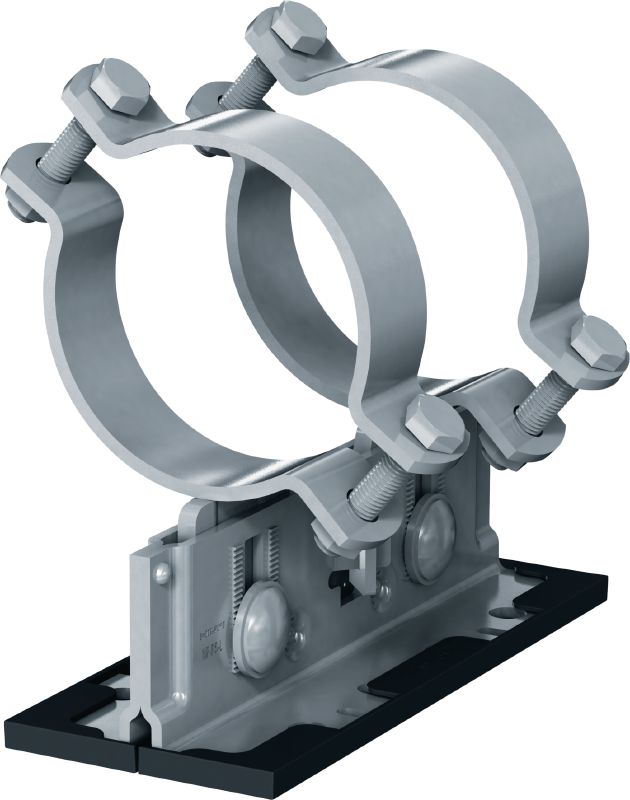

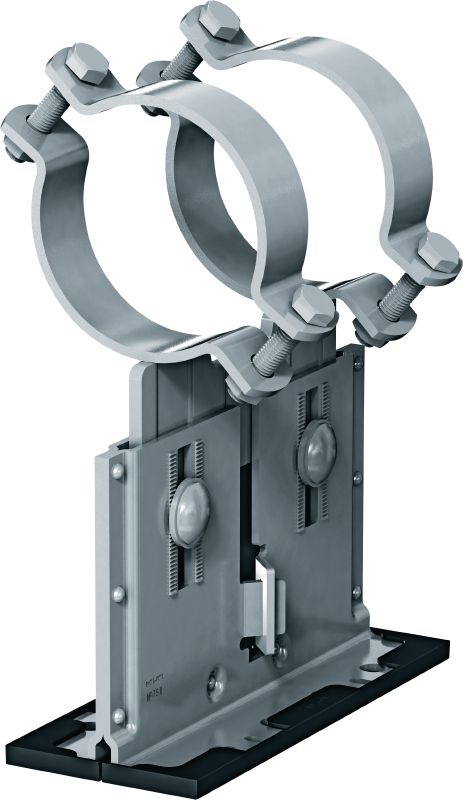

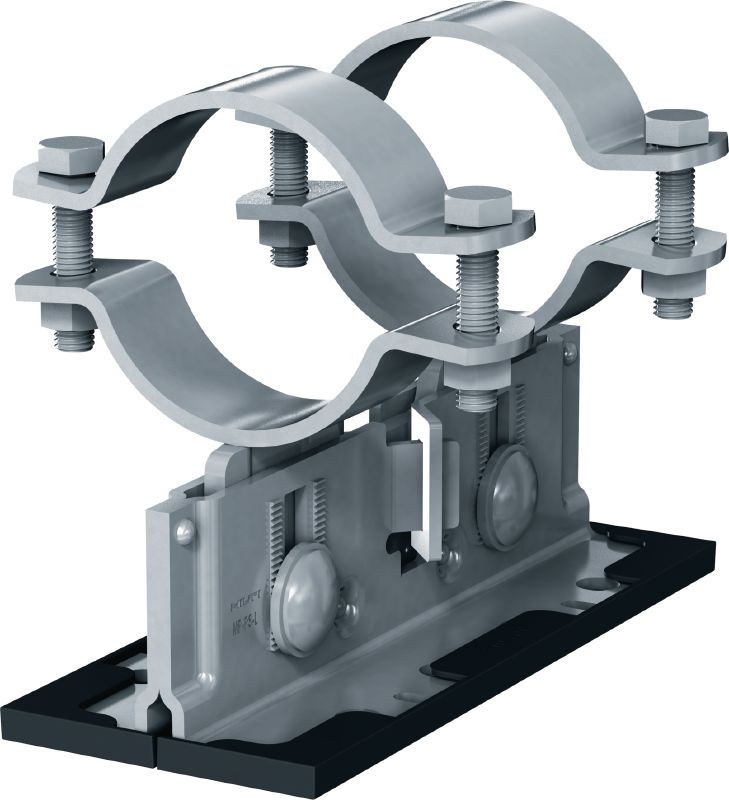

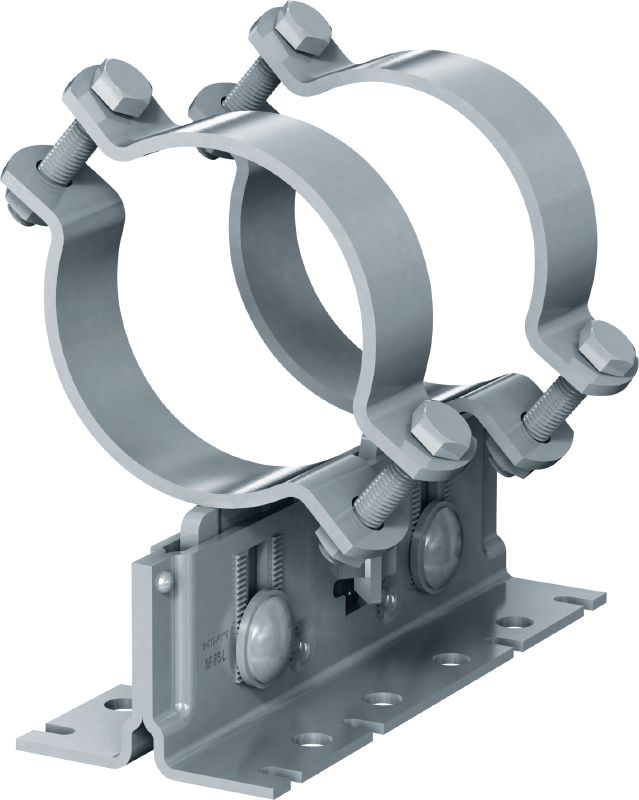

Podpora rury z powłoką do zastosowań na zewnątrz (OC), z możliwością regulacji wysokości i spadku, do ciężkich instalacji przemysłowych z rurami o średnicach zewnętrznych 21–328 mm (1/2" do 12")

  • Odporność ogniowa (tak/nie): Nie
  • Odporność na temperaturę: -20 - 300 °C
  • Skład materiału: Płytka podstawy: S280GD / modyfikowana powłoka POSMAC-C, Uchwyty podpory rury: S235JR – DIN EN 10025, Płytka środkowa: S235JR – DIN EN 10025, Płytka przesuwna: PA66 + GF30, Śruba: stal klasy 8.8, nakrętka: stal klasy 8

Klienci szukali również punkt stałyobejma punktu stałegoinstalacja rur or Podpora rury.

Wybierz opcję

Zakres łączenia – D
  • 21 - 26 mm
  • 26 - 31 mm
  • 32 - 37 mm
  • 38 - 44 mm
  • 45 - 51 mm
  • 52 - 58 mm
  • 59 - 65 mm
  • 68 - 74 mm
  • 75 - 81 mm
  • 88 - 94 mm
  • 100 - 108 mm
  • 110 - 118 mm
  • 125 - 133 mm
  • 136 - 144 mm
  • 152 - 162 mm
  • 163 - 173 mm
  • 192 - 202 mm
  • 217 - 227 mm
  • 244 - 254 mm
  • 267 - 277 mm
  • 318 - 328 mm
Wysokość nad gruntem do podstawy rury
  • 88.5 - 116 mm
  • 116 - 171 mm
  • 171 - 223.5 mm
Nominalny rozmiar rury (anglosaska miara imperialna)
  • 1/2 in
  • 3/4 in
  • 1 in
  • 1-1/4 in
  • 1-1/2 in
  • 2 in
  • 2-1/2 in
  • 3 in
  • 3-1/2 in
  • 4 in
  • 5 in
  • 6 in
  • 7 in
  • 8 in
  • 10 in
  • 12 in
Rozmiar nominalny rury
  • 15 mm
  • 20 mm
  • 25 mm
  • 32 mm
  • 40 mm
  • 50 mm
  • 65 mm
  • 80 mm
  • 100 mm
  • 125 mm
  • 150 mm
  • 200 mm
  • 250 mm
  • 300 mm
Paczka
  • 2 szt.
  • 4 szt.
Opcje produktu
Ilość
Paczki
Suma Sztuk
1
Nie możesz zobaczyć cen swojej firmy

Zaloguj się lub zarejestruj aby zobaczyć ceny firmy.

Cena netto po rabacie

Od 749,25 PLN

Dane techniczne

Odporność ogniowa (tak/nie)
Nie
Odporność na temperaturę
-20 - 300 °C
Skład materiału
Płytka podstawy: S280GD / modyfikowana powłoka POSMAC-C, Uchwyty podpory rury: S235JR – DIN EN 10025, Płytka środkowa: S235JR – DIN EN 10025, Płytka przesuwna: PA66 + GF30, Śruba: stal klasy 8.8, nakrętka: stal klasy 8
Grubość materiału
stopa: 4 mm, Płytka środkowa: 7 mm, Płytka przesuwna: 3 mm, Podkładka ząbkowana: 4 mm
Wykończenie powierzchni
Powłoka do stosowania na zewnątrz – HDG
Cynkowanie ogniowe
Tak
Stal nierdzewna
Nie
Warunki środowiskowe
Na zewnątrz, małe lub umiarkowane stężenie zanieczyszczeń (C3 / C4 – niskie)
Rodzaj materiału podłoża
Beton, Stal, Podporowa konstrukcja modułowa
Wielkość klucza
19 mm
Moment dokręcania do regulacji wysokości
50 Nm
Długość
255.8 mm
Dodatkowe informacje o produkcie
Współczynnik tarcia – płytka przesuwna (PA66-GF30) na powłoce cynkowo-magnezowej: 0,146, Współczynnik tarcia – płytka przesuwna (PA66-GF30) na powłoce ocynkowanej ogniowo: 0,129, PA66-GF30 w porównaniu z Zn: 0,177

Dokumenty

Właściwości i zastosowania

Właściwości

  • Uniwersalność – jeden system podpór rury do podparć stałych, przesuwnych, z prowadnicami lub wolnostojących, do modułowych belek Hilti, belek stalowych i betonu
  • Bogata oferta oprogramowania – łatwiejsze wykonywanie obliczeń przy użyciu oprogramowania PROFIS, Hilti FixPoint Calculator, bibliotek BIM/CAD i wtyczek do różnych programów
  • Dostępne dane obciążeń i dokumentacja – konstrukcja zgodna z normami EN13480-3, Eurokod 3 oraz wytycznymi MSS-SP58 dla elementów podpór rur
  • Szybszy montaż na budowie – łatwe regulowanie wysokości i spadku po zamontowaniu podpory rury
  • Szerszy zakres średnic – odpowiednia do różnych rur, do stosowania z dodatkowymi wkładkami lub bez nich

Zastosowania

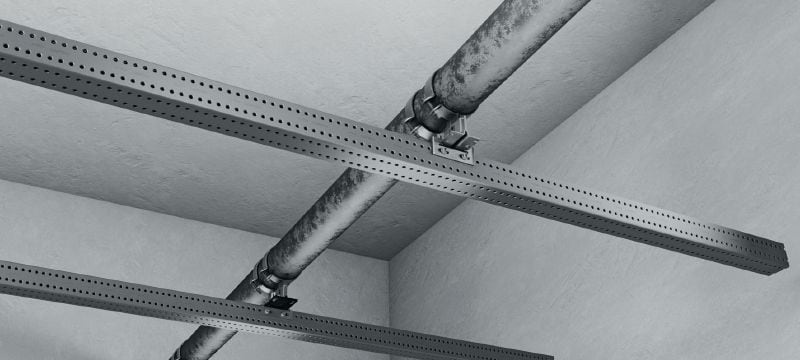

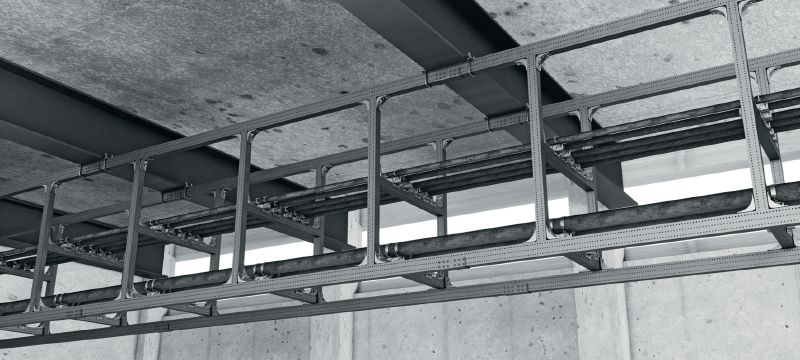

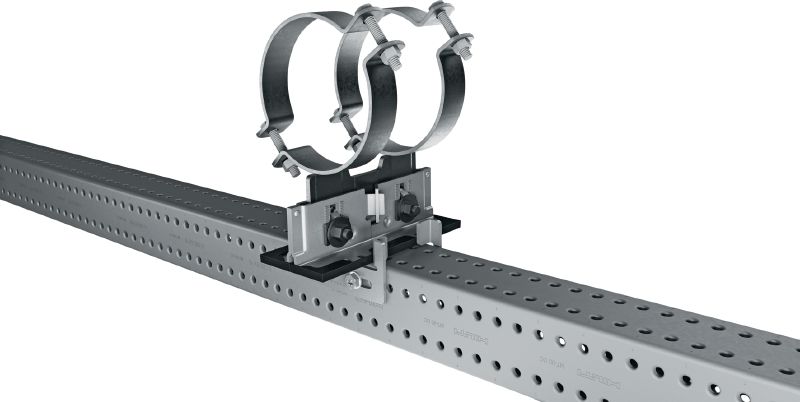

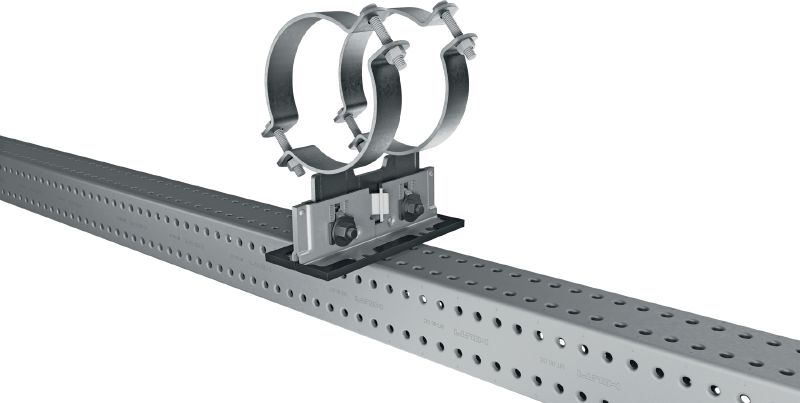

  • Do mocowania rur do belek stalowych, betonu lub belek podpór modułowych Hilti
  • Rurociągi w przybrzeżnych instalacjach przemysłowych, elektrowniach, zakładach produkcyjnych branży farmaceutycznej, elektronicznej lub motoryzacyjnej
  • Odpowiednia do zastosowań w temperaturach do 300°C oraz z izolacją o grubości do 220 mm
  • Zalecana do stosowania wewnątrz i na zewnątrz, przy małym lub umiarkowanym stężeniu zanieczyszczeń (C3)

Certyfikaty lub aprobaty, proszę sprawdzić poszczególne elementy.
