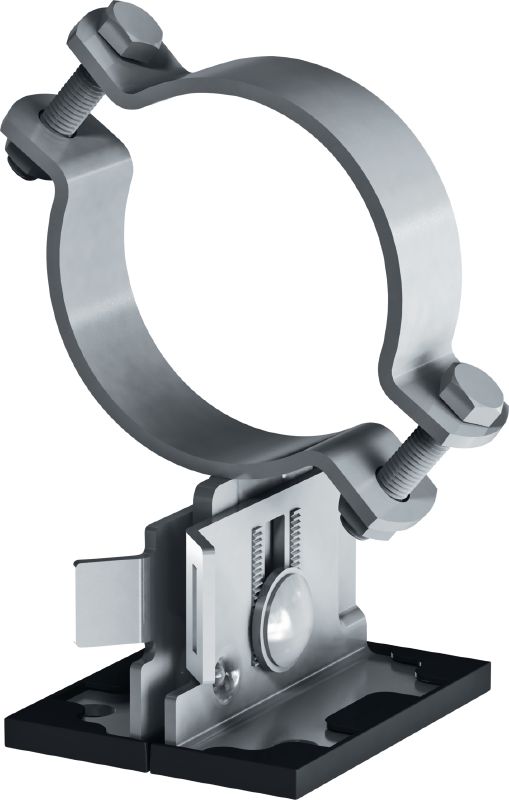

MP-PS 1-1 Podpora rury

Podpora rury MP-PS M1-1 152-162 OC #2330952

Podpora rury z powłoką do zastosowań na zewnątrz (OC), z możliwością regulacji wysokości i spadku, do ciężkich instalacji przemysłowych z rurami o średnicach zewnętrznych 21–173 mm (1/2" do 6")

Zakres łączenia – D: 152 - 162 mm
Odporność ogniowa (tak/nie): Nie
Odporność na temperaturę: -20 - 300 °C

Klienci szukali również punkt stały, obejma punktu stałego or instalacja rur.

Wybierz opcję

Zakres łączenia – D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm

Wysokość nad gruntem do podstawy rury

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Nominalny rozmiar rury (anglosaska miara imperialna)

1/2 in
3/4 in
1 in
1-1/4 in
1-1/2 in
2 in
2-1/2 in
3 in
3-1/2 in
4 in
5 in
6 in

Rozmiar nominalny rury

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm

Paczka

4 szt.
8 szt.

Opcje produktu

Ilość

Paczki

Suma Szt.

Nie możesz zobaczyć cen swojej firmy

Zaloguj się lub zarejestruj aby zobaczyć ceny firmy.

Cena netto po rabacie

957,12 PLN

239,28 PLN / 1 Szt.

Dane techniczne

Zakres łączenia – D

152 - 162 mm

Odporność ogniowa (tak/nie)

Nie

Odporność na temperaturę

-20 - 300 °C

Skład materiału

Płytka podstawy: S280GD / modyfikowana powłoka POSMAC-C, Uchwyty podpory rury: S235JR – DIN EN 10025, Płytka środkowa: S235JR – DIN EN 10025, Płytka przesuwna: PA66 + GF30, Śruba: stal klasy 8.8, nakrętka: stal klasy 8

Grubość materiału

stopa: 4 mm, Płytka środkowa: 7 mm, Płytka przesuwna: 3 mm, Podkładka ząbkowana: 4 mm

Wykończenie powierzchni

Powłoka do stosowania na zewnątrz – HDG

Cynkowanie ogniowe

Tak

Stal nierdzewna

Nie

Warunki środowiskowe

Na zewnątrz, małe lub umiarkowane stężenie zanieczyszczeń (C3 / C4 – niskie)

Rodzaj materiału podłoża

Beton, Stal, Podporowa konstrukcja modułowa

Śruba zamykająca

M12x70

Moment dokręcający

50 Nm

Wielkość klucza

19 mm

Moment dokręcania do regulacji wysokości

50 Nm

Szerokość przekroju poprzecznego – b

40 mm

Grubość przekroju poprzecznego – s

5 mm

Szerokość i grubość stalowej obręczy (b x s)

40 x 5 mm

Wysokość – H

328 mm

Wysokość nad gruntem do podstawy rury

116 - 171 mm

Min. wysokość nad gruntem do podstawy rury

116 mm

Min. wysokość nad gruntem do podstawy rury (konwersja calowe ułamkowe)

4-9/16 in

Maks. wysokość nad gruntem do podstawy rury

171 mm

Maks. wysokość nad gruntem do podstawy rury (konwersja calowe ułamkowe)

6-11/16 in

Wysokość nad gruntem do środka rury

197 - 252 mm

Min. wysokość nad gruntem do środka rury

197 mm

Min. wysokość nad gruntem do środka rury (konwersja calowe ułamkowe)

7-3/4 in

Maks. wysokość nad gruntem do środka rury

252 mm

Maks. wysokość nad gruntem do środka rury (konwersja calowe ułamkowe)

9-15/16 in

Szerokość – B

226 mm

Długość

140.5 mm

Ciężar

2.55 kg

Dodatkowe informacje o produkcie

Współczynnik tarcia – płytka przesuwna (PA66-GF30) na powłoce cynkowo-magnezowej: 0,146, Współczynnik tarcia – płytka przesuwna (PA66-GF30) na powłoce ocynkowanej ogniowo: 0,129, Współczynnik tarcia – płytka przesuwna (PA66-GF30) na powłoce ocynkowanej galwanicznie: 0,177

Dokumenty

Właściwości i zastosowania

Właściwości

Uniwersalność – jeden system podpór rury do podparć stałych, przesuwnych, z prowadnicami lub wolnostojących, do modułowych belek Hilti, belek stalowych i betonu
Bogata oferta oprogramowania – łatwiejsze wykonywanie obliczeń przy użyciu oprogramowania PROFIS, Hilti FixPoint Calculator, bibliotek BIM/CAD i wtyczek do różnych programów
Dostępne dane obciążeń i dokumentacja – konstrukcja zgodna z normami EN13480-3, Eurokod 3 oraz wytycznymi MSS-SP58 dla elementów podpór rur
Szybszy montaż na budowie – łatwe regulowanie wysokości i spadku po zamontowaniu podpory rury
Szerszy zakres średnic – odpowiednia do różnych rur, do stosowania z dodatkowymi wkładkami lub bez nich

Zastosowania

Do mocowania rur do belek stalowych, betonu lub belek podpór modułowych Hilti
Rurociągi w przybrzeżnych instalacjach przemysłowych, elektrowniach, zakładach produkcyjnych branży farmaceutycznej, elektronicznej lub motoryzacyjnej
Odpowiednia do zastosowań w temperaturach do 300°C oraz z izolacją o grubości do 220 mm
Zalecana do stosowania wewnątrz i na zewnątrz, przy małym lub umiarkowanym stężeniu zanieczyszczeń (C3)
