prośba o informację w jaki sposób zabezpieczyć ogniowo
przejście przez strop między poziomem
+2 a +1. Strop jest z betonu o grubości 66cm.
Czy możemy zastosować system CP673? Jaka grubość takiego
zabezpieczenia będzie wymagana? Czy możemy zabezpieczyć tylko z jednej strony
stropu (albo od góry, albo od dołu).
Przez otwór będziemy przechodzić kablami N2XH-J 3x2,5

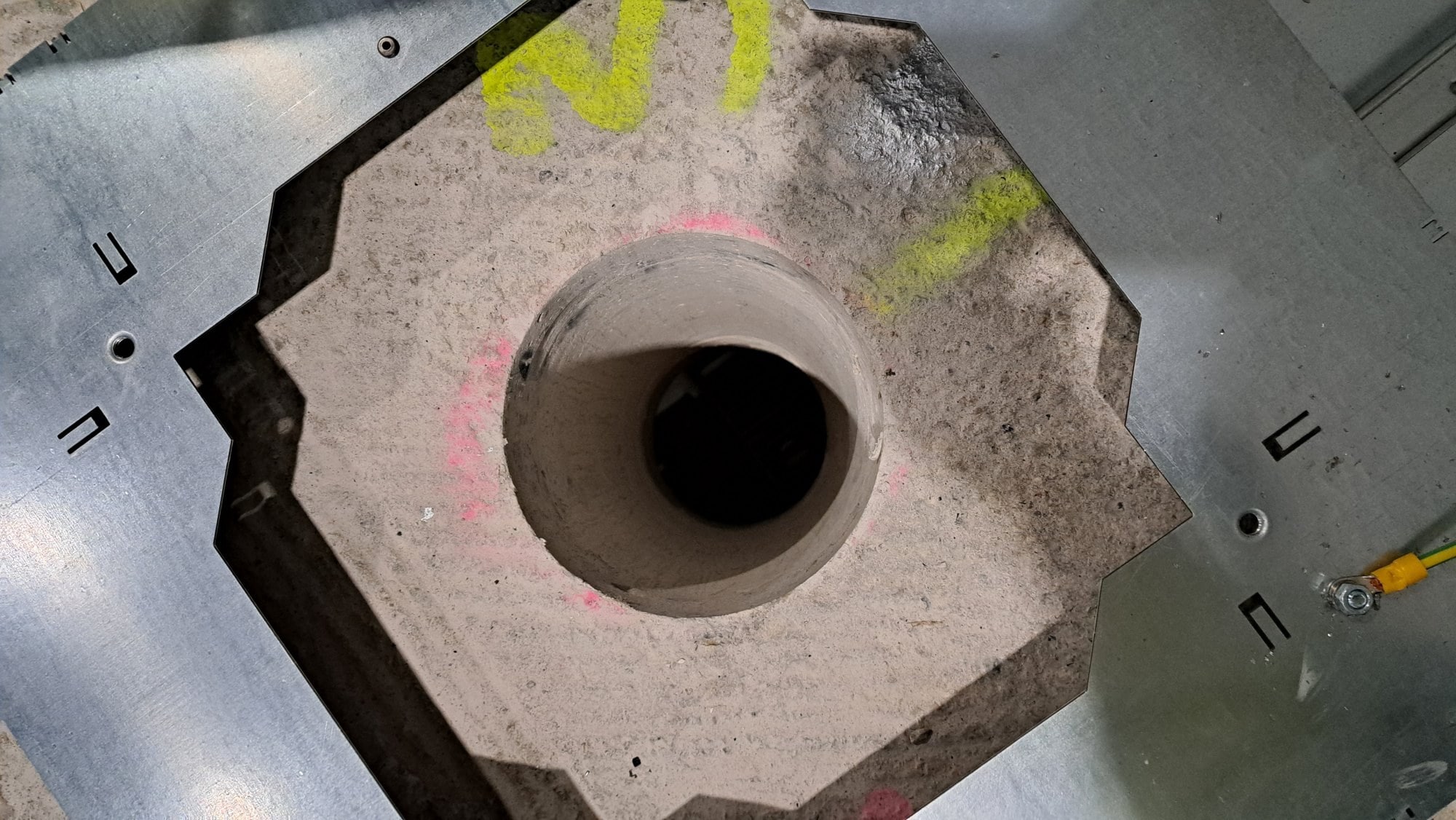

W załączeniu zdjęcie jak wygląda to na obiekcie.
Dzień dobry,
Aprobata CP673 nie definiuje maksymalnej grubości stropu. Należy zweryfikować czy wypełnienie kablami będzie poniżej 60% oraz czy CP673 spełnia wymagana klasę odporności ogniowej. Ilość płyt zależy od wymaganego EI.
Zabezpieczenie wykonujemy obustronnie natomiast aprobata dopuszcza różne układy płyt, w tym przypadku najwygodniej było by zastosować płyty ułożone w odstępie z pustką powietrzną i zlicowane z powierzchnią górną i dolną stropu.
Aprobata strona 44 punkt 3
