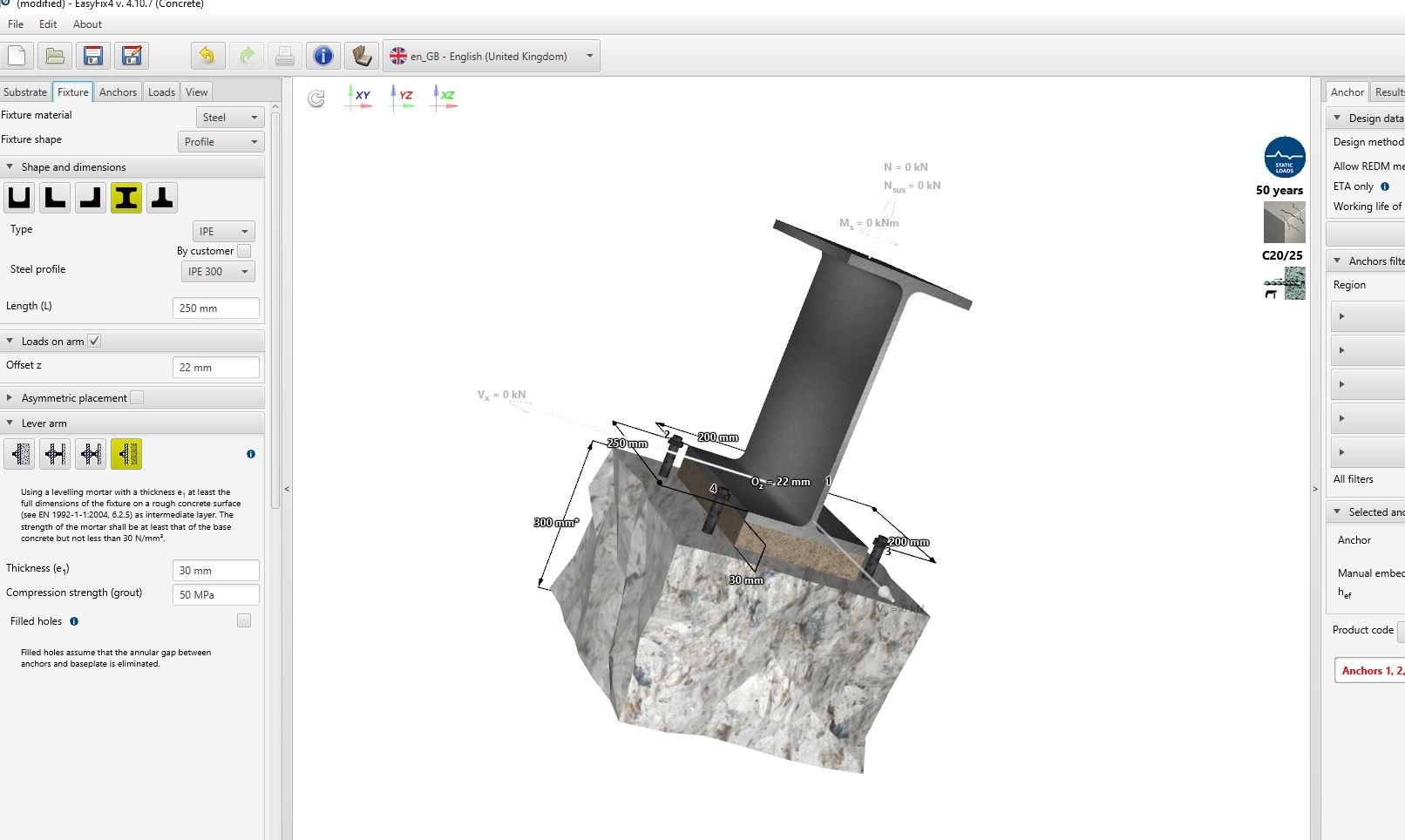

Proszę o informacje czy można zamodelować połącznie belki dwuteowej stalowej do żelbetu tak by mocować kotwy chemiczne poprzez półkę dolną leżącą na krótkim wsporniku słupa żelbetowego. nie potrafię tak obrócić belki w programie hilti. Montaż mocować ja tylko jak słup stalowy. Ewentualnie blacha z płaskownikiem imitującą teownik. Proszę o informację zwrotną. W programie konkurencji Rawplug da się - załączam zdjęcie.
Dzień dobry,
Nie ma takiej możliwości w Profis Engineering. Można zasymulować blachę o odpowiedni wymiarach (jak półka mocowanego dwuteownika) i obliczeniowo uzyskamy identyczny efekt. Profil pełni funkcje wizualną i pozwala ewentualnie na utworzenie odpowiedniej geometrii zamocowania by uniknąć kolizji kotwy z jego elementami - ale tu też wystarczy środnik zamodelować jako płaskownik o odpowiednich wymiarach. Do samych obliczeń zakotwienia zgodnie z wytycznymi Eurokodu/ETAG zakłada się, że płyta podstawy jest idealnie sztywna.
