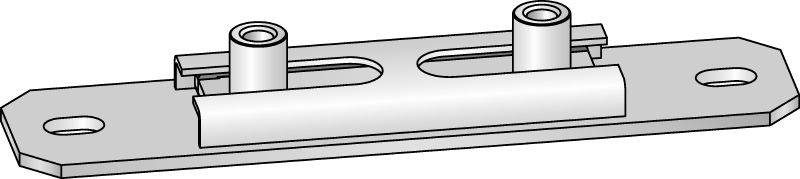

MSG-UK Podwójna prowadnica ślizgowa krzyżowa

Prowadnica krzyżowa ślizgowa MSG-UK D1,7 #337115

Ocynkowana galwanicznie podwójna prowadnica ślizgowa krzyżowa do montażu instalacji grzewczych i chłodniczych w warunkach lekkich obciążeń

Gwint króćca – M: M8, M10
Wysokość – H: 28 mm
Maksymalne obciążenie – F: 1.75 kN

Klienci szukali również Instalacja grzewcza, Gorąca woda or Ogrzewnictwo.

Wybierz opcję

Gwint króćca – M

M8, M10

Wysokość – H

28 mm

Maksymalne obciążenie – F

1.75 kN

Paczka

10 szt.

Opcje produktu

Ilość

Paczki

Suma Szt.

Nie możesz zobaczyć cen swojej firmy

Zaloguj się lub zarejestruj aby zobaczyć ceny firmy.

Cena netto po rabacie

4 937,48 PLN

493,75 PLN / 1 Szt.

Dane techniczne

Gwint króćca – M

M8, M10

Wysokość – H

28 mm

Maksymalne obciążenie – F

1.75 kN

Skład materiału

S235JRG – DIN EN 10025

Wykończenie powierzchni

Powłoka do stosowania wewnątrz – ocynk galwaniczny

Warunki środowiskowe

Środowiska wewnętrzne suche (C1) lub wewnętrzne przy czasowej kondensacji wody (C2)

Odporność na temperaturę

-40 - 130 °C

Rodzaj materiału podłoża

Beton, Stal, Drewno

Ścieżka maks. przemieszczenia

54 mm

Współczynnik tarcia ślizgowego

0.18

Ciężar

0.59 kg

Dokumenty

Właściwości i zastosowania

Właściwości

W połączeniu z prowadnicami ślizgowymi MSG 1,75 umożliwia przesuwanie poziome w 4 kierunkach
Klasy obciążeń oraz nośności dopasowane do obejm do rur Hilti
Płynny ruch ślizgowy po zintegrowanej prowadnicy z tworzywa sztucznego
W zestawie 2 śruby M10 z łbem sześciokątnym oraz 2 podkładki

Zastosowania

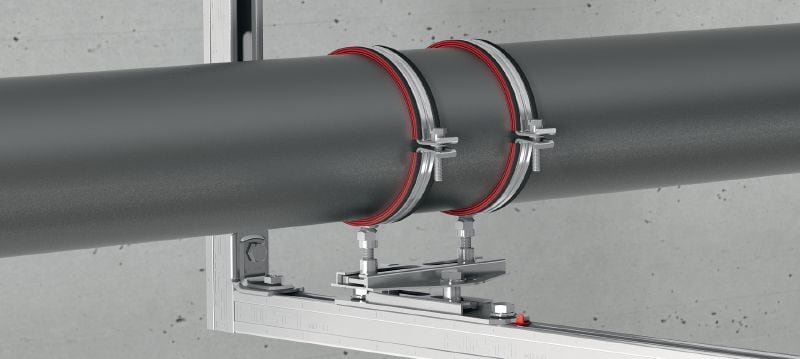

Mocowanie rurociągów narażonych na zmiany długości w wyniku rozszerzalności cieplnej
Do stosowania z prowadnicą ślizgową MSG 1,75, do zastosowań przesuwnych krzyżowo
Zalecana do stosowania w środowiskach suchych wewnątrz budynków
