WENTYLATORY TUNELOWE

Ogólne wymagania

Please enter alternative text here (optional)

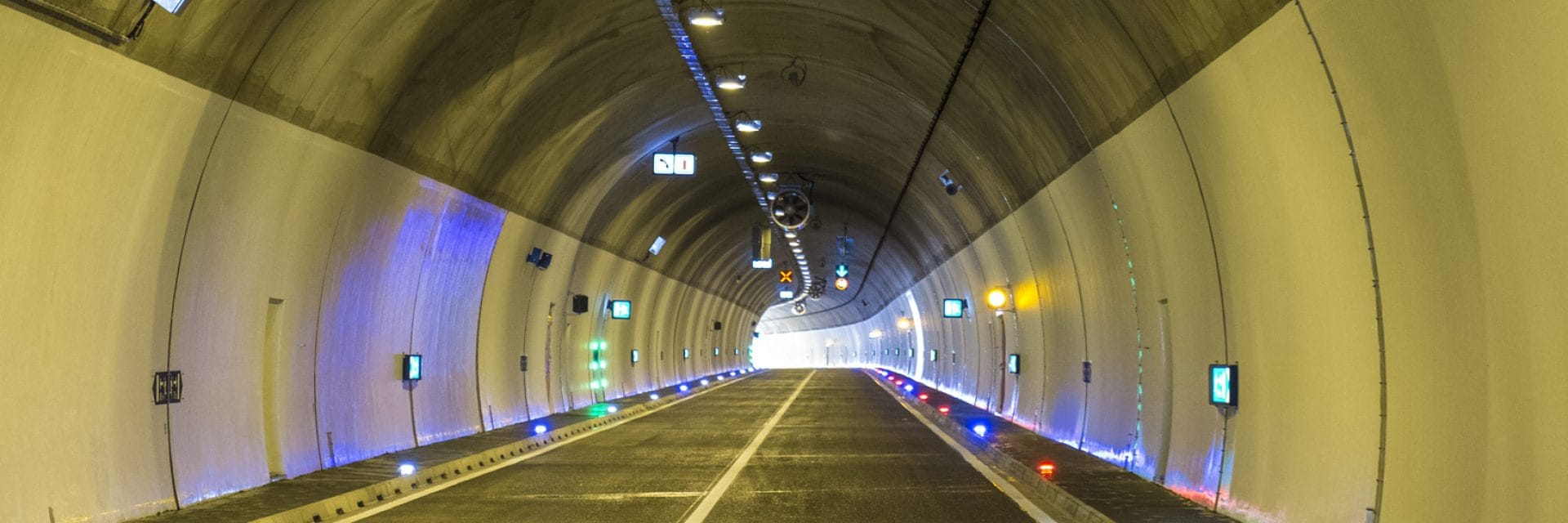

Przy całkowitej długości tunelu > 500 m zwykle wymagane jest zastosowanie wentylacji z użyciem wentylatorów strumieniowych. Obciążenie nimi wywołane jest zarówno quasi-statyczne, jak i dynamiczne.
Przy wzroście temperatury do 450°C wymagane jest zachowanie funkcjonalności przez 2h.

Wymagania dotyczące mocowania wentylatorów

Element mocujący powinien być dobrany w zależności od rodzaju oddziaływania i okresu użytkowania. Z naszego doświadczenia wynikają następujące wymagania:

System z aprobatą/oceną (ETA/KOT)
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Obciążenia ogniowe - Krzywa obciążenia ogniowego specyficzna dla projektu
Obciążenia zmęczeniowe
Obciążenie sejsmiczne
Obciążenie udarowe
Prosty i skuteczny montaż
Możliwy demontaż elementu kotwiącego / możliwość ponownego użycia

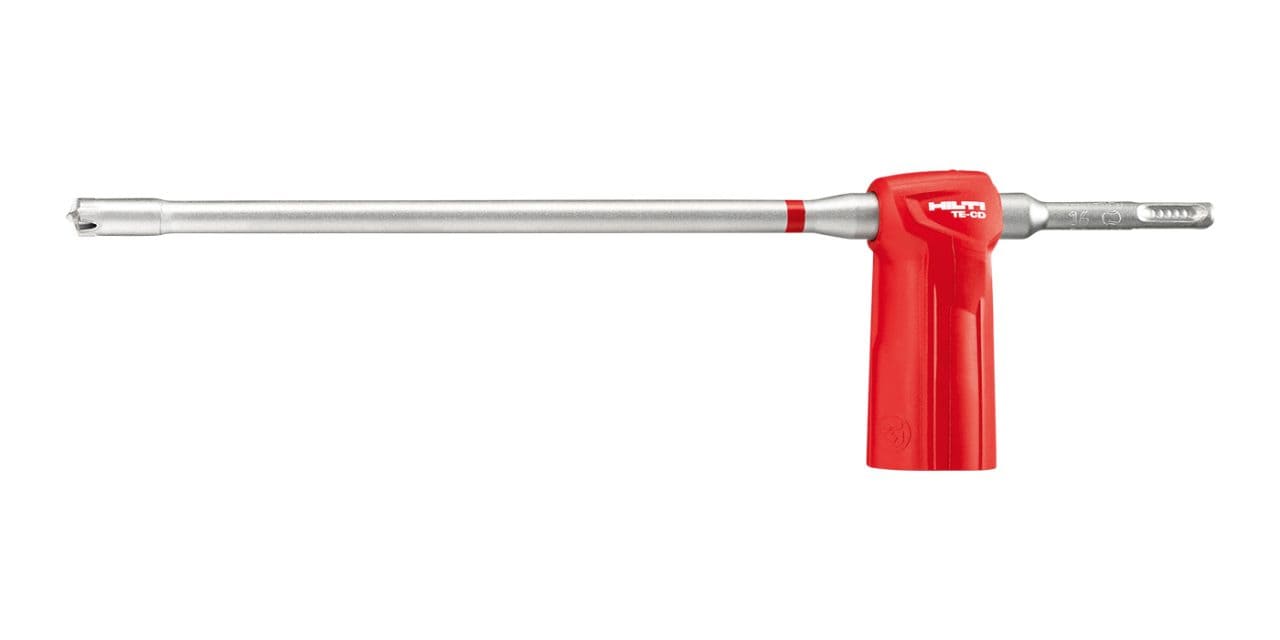

Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)
W zależności od warunków krajowych, wymagane są A4 lub HCR
Uszczelnienie otworu

Projektowanie / Przepisy normatywne

Projektowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4
Projektowanie dla obciążeń zmęczeniowych zgodnie z EN 1992-4 (załącznik D) lub EOTA TR061
Projektowanie dla obciążeń wywołanych trzęsieniem ziemi zgodnie z EN1992-4
Kwalifikowanie zgodnie z EAD 330232-00-0601 (kotwy mechaniczne)
Kwalifikowanie zgodnie z EAD 330499-00-0601 (kotwy chemiczne)
Kwalifikowanie zgodnie z EAD 330250-00-0601 (obciążenia zmęczeniowe)
Krzywe pożarowe różne w różnych normach krajowych (ISO 834, HCM, RWS, ZTV-ING)
Naprężenia uderzeniowe zgodnie z wytycznymi dotyczącymi badań BZS
