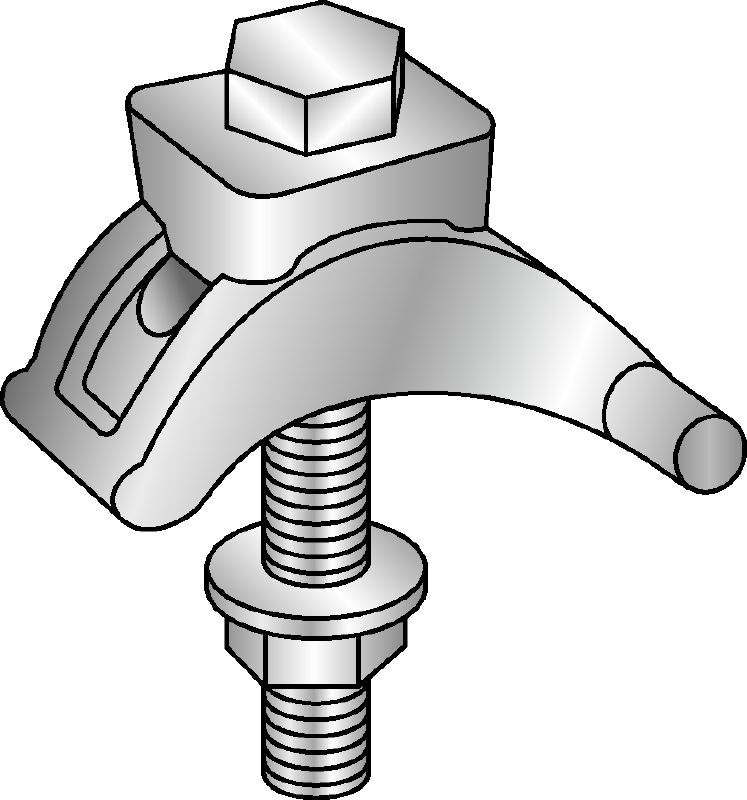

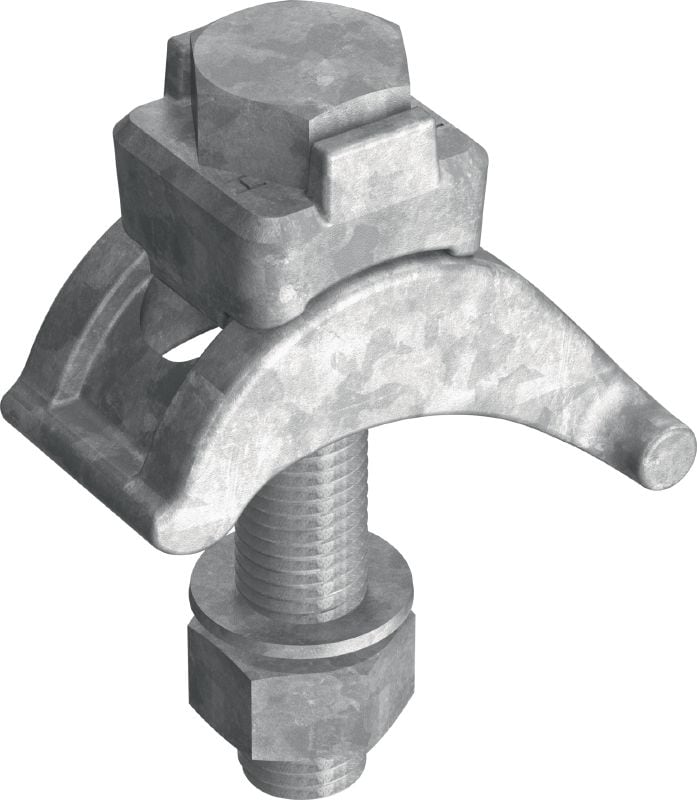

MI-SGC M16
Ocynkowany ogniowo pojedynczy łącznik dźwigarów do mocowania stalowych płytek podstawy MI bezpośrednio do belek stalowych
- Skład materiału: Klamra dźwigara: EN-GJMB-350-10 - DIN EN 1562, EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-6 - DIN EN 1562, śruba: stal klasy 8.8, nakrętka: stal klasy 8
- Wykończenie powierzchni: Ocynk ogniowy: Klamra dźwigara 55 µm - DIN EN ISO 1461; śruba w kształcie U, nakrętka 45 µm - DIN EN ISO 1461
- Warunki środowiskowe: Na zewnątrz, małe lub umiarkowane stężenie zanieczyszczeń (C3 / C4 – niskie)
Dane techniczne
Skład materiału
Klamra dźwigara: EN-GJMB-350-10 - DIN EN 1562, EN-GJMW-400-5 - DIN EN 1562, EN-GJMW-450-6 - DIN EN 1562, śruba: stal klasy 8.8, nakrętka: stal klasy 8
Wykończenie powierzchni
Ocynk ogniowy: Klamra dźwigara 55 µm - DIN EN ISO 1461; śruba w kształcie U, nakrętka 45 µm - DIN EN ISO 1461
Warunki środowiskowe
Na zewnątrz, małe lub umiarkowane stężenie zanieczyszczeń (C3 / C4 – niskie)
Moment dokręcający
206 Nm
Wielkość klucza
19 mm
Dokumenty
Właściwości i zastosowania
Właściwości
- Do dźwigarów stalowych o grubości dolnej półki od 3 do 36 mm i kącie do 15°
- Klamra nie uszkadza powierzchni warstwy ochrony antykorozyjnej dźwigara
- Klamra wyposażona jest w zestaw podkładek odpornych na wibracje
Zastosowania
- Pasuje do dźwigarów stalowych o grubości dolnej półki od 12 - 28 mm i kącie maks. 15°
Certyfikaty lub aprobaty, proszę sprawdzić poszczególne elementy.
