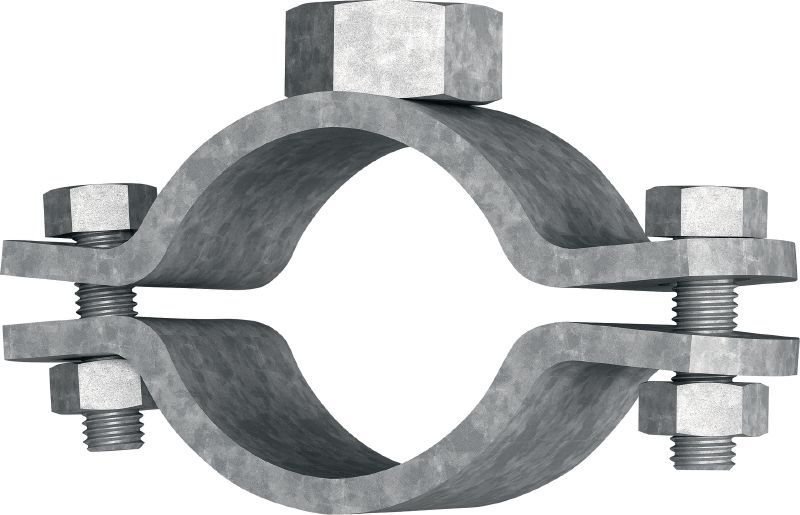

MFP-L-F Obejma do rur z punktem stałym lekka

Obejma punktu stałego MFP-L NW 40 M20-F #304236

Ocynkowana ogniowo obejma do rur z punktem stałym zapewniająca maksymalną wydajność, do zastosowań lekkich

Zakres łączenia – D: 47 - 50 mm
Nominalny rozmiar rury (anglosaska miara imperialna): 1-1/2 in
Gwint króćca – M: M20

premium

Klienci szukali również Punkt stały, Zestaw punktu stałego, Ogrzewnictwo, Rurociąg grzewczy or Gorąca woda.

Wybierz opcję

Zakres łączenia – D

25 - 27 mm
33 - 35 mm
42 - 45 mm
47 - 50 mm
57 - 61 mm
75 - 79 mm
88 - 90 mm

Gwint króćca – M

Nominalny rozmiar rury (anglosaska miara imperialna)

3/4 in
1 in
1-1/2 in
2 in
2-1/2 in
3 in

Paczka

20 szt.

Opcje produktu

Ilość

Paczki

Suma Szt.

Nie możesz zobaczyć cen swojej firmy

Zaloguj się lub zarejestruj aby zobaczyć ceny firmy.

Cena netto po rabacie

7 099,00 PLN

354,95 PLN / 1 Szt.

Dane techniczne

Zakres łączenia – D

47 - 50 mm

Nominalny rozmiar rury (anglosaska miara imperialna)

1-1/2 in

Gwint króćca – M

M20

Maksymalne obciążenie – F

12000 N

Skład materiału

S235JR – DIN EN 10025

Wykończenie powierzchni

Powłoka do stosowania na zewnątrz – HDG

Warunki środowiskowe

Na zewnątrz, małe lub umiarkowane stężenie zanieczyszczeń (C3 / C4 – niskie)

Śruba zamykająca

M10 x 45 mm

Moment dokręcający

20 Nm

Grubość przekroju poprzecznego – s

6 mm

Szerokość przekroju poprzecznego – b

40 mm

Szerokość – B

118 mm

Klasa produktu

Premium

Maksymalne obciążenie osiowe na 150 mm – Fx(150)

1500 N

Dokumenty

Właściwości i zastosowania

Właściwości

Szybki montaż – wystarczy dokręcić jedynie 2 śruby
Zweryfikowane obciążenia i dane techniczne
Wąski kołnierz ułatwiający szczelny montaż
Możliwe rozmieszczenie w niewielkich odległościach między dwiema obejmami do rur
Szybkie mocowanie za pomocą tylko 2 śrub

Zastosowania

Montaż rur o średnicy maks. 3", narażonych na zmiany temperatury w środowiskach o umiarkowanej korozyjności
Mocowanie rur w połączeniu z MFP-BP 20-F
Mocowanie rur w połączeniu z MFP-GP 20-F
Mocowanie obejmą MFP-L w połączeniu z MFP-GP 20 (wariant 2)
