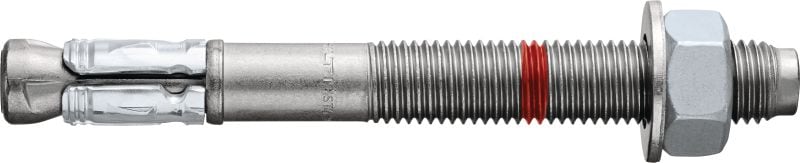

HST4 Kotwa segmentowa

PLM_Hilti_HST4_MainFeature__1080p_PL (3406273)

Najwytrzymalsza kotwa rozprężna w naszej ofercie, do przenoszenia dużych obciążeń statycznych i sejsmicznych w betonie zarysowanym (stal węglowa)

Materiał, korozja: Stal węglowa, ocynk galwaniczny
Konfiguracja głowicy: Z gwintem zewnętrznym
Aprobaty / raporty z prób: Badania ogniowe, Badania sejsmiczne, ETA, IAPMO, Nuklearne (NQA-1)

Klienci szukali również najmocniejsza kotwa klinowa, kotwa segmentowa, mocowanie do betonu, kotwy mechaniczne or kotwa mechaniczna.

Dane techniczne

Materiał, korozja

Stal węglowa, ocynk galwaniczny

Konfiguracja głowicy

Z gwintem zewnętrznym

Aprobaty / raporty z prób

Badania ogniowe, Badania sejsmiczne, ETA, IAPMO, Nuklearne (NQA-1)

Materiał podłoża

Beton (niezarysowany), Beton (spękany)

Narzędzia montażowe

Akumulatorowa młotowiertarka TE 30-22, Akumulatorowa młotowiertarka TE 6-22, Akumulatorowa zakrętarka z udarem stycznym SIW 4AT-22 ½”, Akumulatorowa zakrętarka z udarem stycznym SIW 6AT-22

Oprogramowanie PROFIS

Tak

Dokumenty

Właściwości i zastosowania

Właściwości

Innowacje zwiększające nośność – kotwy nowej generacji charakteryzują się zwiększoną nośnością połączenia z betonem i wytrzymałością na wyrwanie, pozwalając na zoptymalizowanie wymiarów stopy i wykorzystania kotwy, aby w pełni wykorzystać materiały
Większa elastyczność – jest możliwe zarówno płytkie osadzanie kotew, aby zwiększyć produktywność, jak i głębokie w celu zwiększenia nośności, przy szerokim zakresie odległości od krawędzi oraz rozstawu.
Szybszy i łatwiejszy montaż – używając narzędzi kompatybilnych z modułem dynamometrycznym można szybko instalować pełną gamę kotew bez potrzeby czyszczenia otworów
Bezpieczniejsze i bardziej niezawodne – opatentowany stożek rozprężny zapobiegający obracaniu się, zwiększający pewność montażu
Ekonomiczne projektowanie – użyj oprogramowania PROFIS Engineering, aby łatwiej projektować połączenia stali z betonem i obniżyć koszty materiałów

Zastosowania

Mocowanie stóp, poręczy, systemów fasadowych oraz podpór instalacji mechanicznych, elektrycznych i wodno-kanalizacyjnych do betonu
Mocowanie w betonie zarysowanym i niezarysowanym spełniające wymagania przepisów budowlanych
Atestowana wytrzymałość na oddziaływania i obciążenia sejsmiczne. W pełni spełnia wymagania klas C1 i C2 dotyczące połączeń o krytycznym znaczeniu objęte aprobatą ETA.
Odpowiednia do miejsc suchych wewnątrz budynków
Atestowana wytrzymałość na oddziaływania i obciążenia sejsmiczne. W pełni spełnia wymagania dotyczące projektowania połączeń zgodnych z ACI.

Certyfikaty lub aprobaty, proszę sprawdzić poszczególne elementy.
