Kotwa samopodcinająca HDA-T

Konfigurator
Dane techniczne
Dokumenty
Właściwości i zastosowania
Powiązane Produkty
L060075.tif
HDA
Deckenkran 05703.tif
HDA
HDA
HDA

Najwytrzymalsza kotwa podcinająca do montażu przelotowego, do obciążeń dynamicznych (ocynkowana)

  • Konfiguracja głowicy: Z gwintem zewnętrznym
  • Aprobaty / raporty z prób: Badania sejsmiczne, ETA, Przenoszenie obciążeń zmęczeniowych
  • Obciążenie zmęczeniowe: Tak

Klienci szukali również HDA or Kotwa samopodcinająca.

Wybierz opcję

Rozmiar kotwy
  • M10
  • M12
  • M16
  • M20
Standardowa głębokość osadzenia
  • 100 mm
  • 125 mm
  • 190 mm
  • 250 mm
Maks. grubość mocowania przy standardowej głębokości osadzenia
  • 20 mm
  • 30 mm
  • 40 mm
  • 50 mm
  • 60 mm
  • 100 mm
Paczka
  • 2 szt.
  • 4 szt.
  • 8 szt.
  • 12 szt.
 Opcje produktu
Ilość
Paczki
Suma Sztuk
1
Nie możesz zobaczyć cen swojej firmy

Zaloguj się lub zarejestruj aby zobaczyć ceny firmy.

Cena netto po rabacie
Od 1 401,30 PLN

Dane techniczne

Konfiguracja głowicy
Z gwintem zewnętrznym
Aprobaty / raporty z prób
Badania sejsmiczne, ETA, Przenoszenie obciążeń zmęczeniowych
Obciążenie zmęczeniowe
Tak
Oprogramowanie PROFIS
Tak
Rodzaj mocowania
Mocowanie przelotowe

Dokumenty

Informacje techniczne
Aprobata
Broszura
Deklaracja właściwości użytkowych
Dokumentacja dotycząca zrównoważonego rozwoju
Instrukcja obsługi
pdf HDA FTM 2012-09, angielski [ 1.3 MB ]
pdf Rozwiązania do mocowania: Ulepszona konstrukcja kotew zwiększająca wytrzymałość na obciążenia ścinające, angielski [ 1.6 MB ]

Właściwości i zastosowania

Właściwości

  • Łączy w sobie zalety kotwy mechanicznej, tj. elastyczność i natychmiastowe obciążenie, z wysokimi parametrami preta zabetonowanego
  • Małe wartości odległości od krawędzi i rozstawu osiowego, dzięki małym siłom rozporowym
  • Samopodcinanie ułatwia szybki i pewny montaż bez potrzeby stosowania oddzielnego narzędzia skrawającego otwór czy wykonywania dodatkowych czynności
  • Uzyskany efekt klinowania gwarantuje utrzymanie kotwy w otworze, nawet w betonie spękanym pod obciążeniem dynamicznym
  • Wyprodukowane z uwzględnieniem programu zapewniania jakości w energetyce jądrowej NQA-1 (Nuclear Quality Assurance Program), posiadają stosowne aprobaty

Zastosowania

  • Zamocowania przystosowane do dużych obciążeń w zastosowaniach, w których występują wysokie wymagania dotyczące bezpieczeństwa i obciążenia dynamiczne (uderzeniowe, sejsmiczne i zmęczeniowe) w spękanym i niespękanym betonie, także do stosowania w elektrowniach atomowych

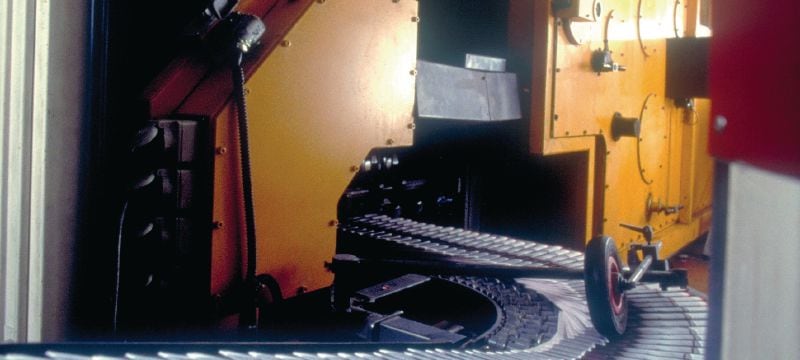

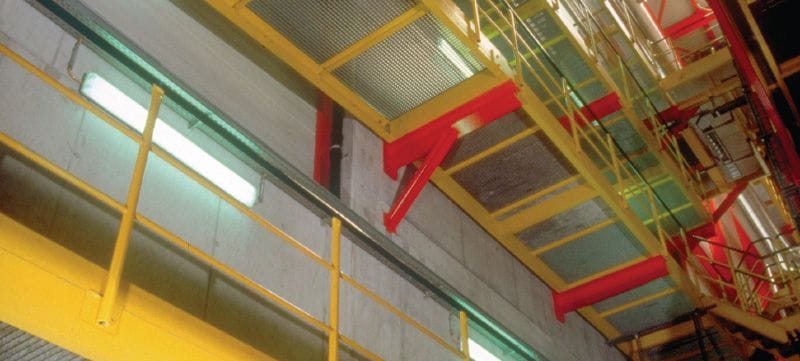

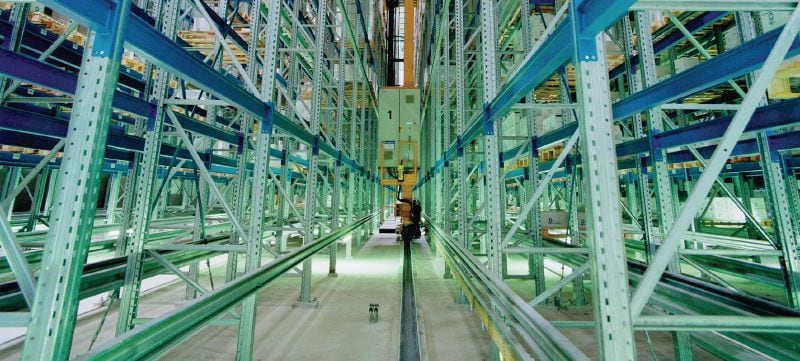

  • Mocowania podtrzymujące ciężkie rury, bariery ochronne, maszyny przemysłowe, szyny dźwigowe, wsporniki wykuszy, bariery energochłonne, mocowania dachowe, tory wind, dodawane w ramach modernizacji elementy mostów itp.

Certyfikaty lub aprobaty, proszę sprawdzić poszczególne elementy.
