Mocowanie poręczy

Ogólne wymagania

Please enter alternative text here (optional)

W przypadku pożaru w tunelach kolejowych, pociąg powinien wyjechać z tunelu lub zatrzymać się na następnej stacji. Jednak może też wystąpić sytuacja, w której pociąg zatrzyma się bezpośrednio w tunelu i niezbędne będzie zapewnie ludziom szybkiej ewakuacji. Często, w tym celu, jest projektowana platforma ewakuacyjna z poręczami, którą mocuje się bezpośrednio do ścian tunelu. 

Wymagania dotyczące kotwienia poręczy

Zasadniczo, element mocujący powinien być dobrany w zależności od rodzaju oddziaływania i okresu użytkowania. Z naszego doświadczenia wynikają następujące wymagania:

  • System z aprobatą/oceną (ETA/KOT)
  • Wymagane oprogramowanie i dokumentacja projektowa
  • Obciążenia ogniowe
  • Krzywa obciążenia ogniowego specyficzna dla projektu
  • Obciążenie zmęczeniowe
  • Obciążenie sejsmiczne
  • Obciążenie udarowe
  • Prostota i pewność zamocowania
  • Możliwy demontaż elementu kotwiącego / możliwość ponownego użycia
  • Specjalne wymagania dotyczące instalacji (bezpyłowo, metoda wiercenia)
  •  W zależności od warunków krajowych, wymagane są A4 lub HCR
  • Uszczelnienie otworu

Wymiarowanie / Przepisy normatywne

  • Projektowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4
  • Projektowanie dla obciążeń zmęczeniowych zgodnie z EN 1992-4 (załącznik D) lub EOTA TR061
  • Projektowanie dla obciążeń wywołanych trzęsieniem ziemi zgodnie z EN1992-4
  • Kwalifikowanie zgodnie z EAD 330232-00-0601 (kotwy mechaniczne)
  • Kwalifikowanie zgodnie z EAD 330499-00-0601 (kotwy chemiczne)
  • Kwalifikowanie zgodnie z EAD 330250-00-0601 (obciążenia zmęczeniowe)
  • Krzywe pożarowe różne w różnych normach krajowych (ISO 834, HCM, RWS, ZTV-ING)
  • Naprężenia uderzeniowe zgodnie z wytycznymi dotyczącymi badań BZS

Optymalny zamocowanie poręczy

HVU2+ HAS-U A4

  • ETA-16/0515
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
  • Obciążenie sejsmiczne dla kategorii C1 i C2
  • Szybkie osadzanie bez systemów iniekcyjnych
  • Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. za pomocą wiertnic diamentowych
    DD-30W i DD EC-1)
  • Dostępny materiał A4 i HCR (1.4529)

Do produktu HVU2

Do produktu HAS-U A4

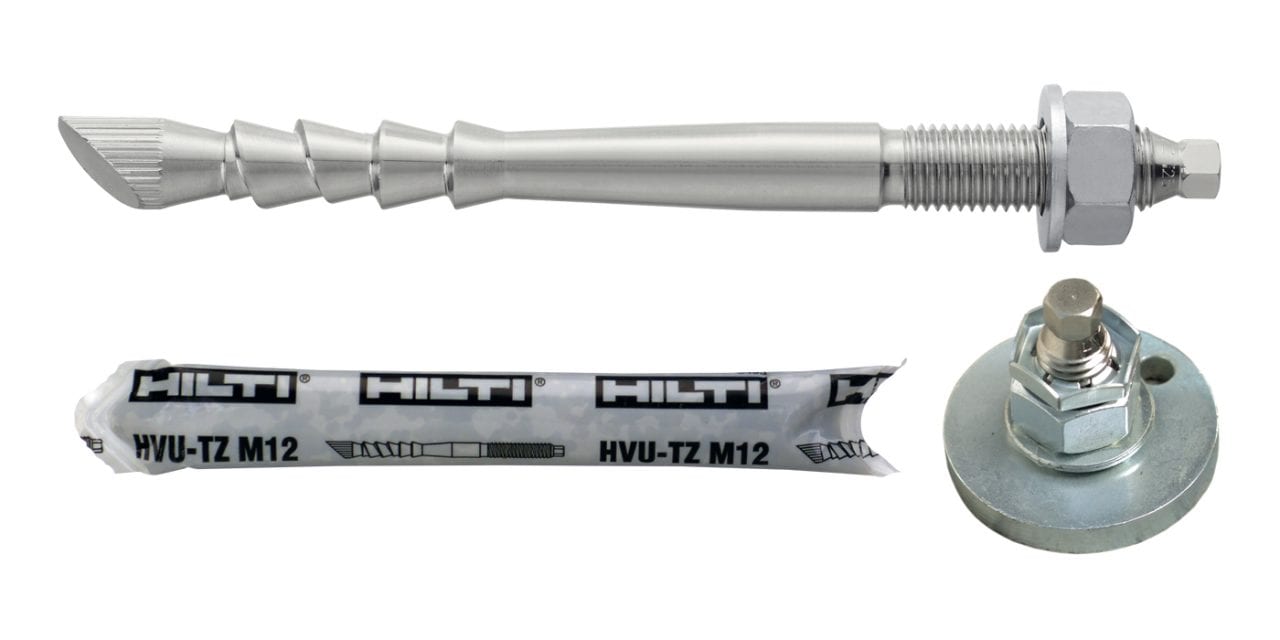

HVU-TZ + HAS-TZ + Podkładka wypełniająca

  • ETA-03/0032
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
  • ABZ/abG dla obciążenia zmęczeniowego
  • Trzęsienie ziemi dla kategorii C1
  • Raport z testu dla obciążenia udarowego zgodnie z wytyczną BZS
  • Bezpieczne osadzenie z użyciem technologii Hilti SafeSet
  • Trwałe i wytrzymałe miękkie patrony foliowe odpowiednie do użytkowania w warunkach panujących na placu budowy, dlatego nie ma ryzyka pęknięcia jak w przypadku patronów szklanych
  • średni czas utwardzania w 20 °C: 30 min
  • Demontaż elementu kotwiącego nie jest możliwy
  • Odpowiedni dla otworów wierconych udarowo
  • Materiał A4 i HCR dostępny
  • Możliwe uszczelnienie otworu

Do produktu HVU-TZ

Do produktu HAS-TZ

Do produktu Podkładka wypełniająca

HST3

  • ETA-98/0001
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążeń ogniowych:
    ISO 834 i ZTV-ING
  • Obciążenia sejsmiczne dla kategorii C1 i C2
  • Raport z badań przy obciążeniach udarowych wg wytycznych BZS
  • Szybki montaż zgodny z ETA dzięki automatycznemu przyłożeniu momentu dokręcającego za pomocą modułu AT (M8 do M16), bezpieczny montaż dzięki technologii Hilti SafeSet
  • Demontaż elementu kotwiącego nie jest możliwy
  • Odpowiednie do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową
    DD-30W i DD EC-1)
  • Materiał A4 i HCR (1.4529) dostępny
  • Montaż zgodny z ETA bez czyszczenia otworu
  • Elastyczność wymiarowania dzięki zmiennej głębokości osadzenia
  • Optymalizacja dla małych odległości od krawędzi i osiowych

Do produktu HST3

HUS-HR

  • ETA-08/0307
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
  • Obciążenie sejsmiczne dla kategorii C1 nie testowane pod kątem obciążeń udarowych
  • Szybkie osadzanie z użyciem klucza udarowego Hilti
  • Możliwość demontażu elementu kotwiącego
  • Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)

Do produktu

Wiercenie

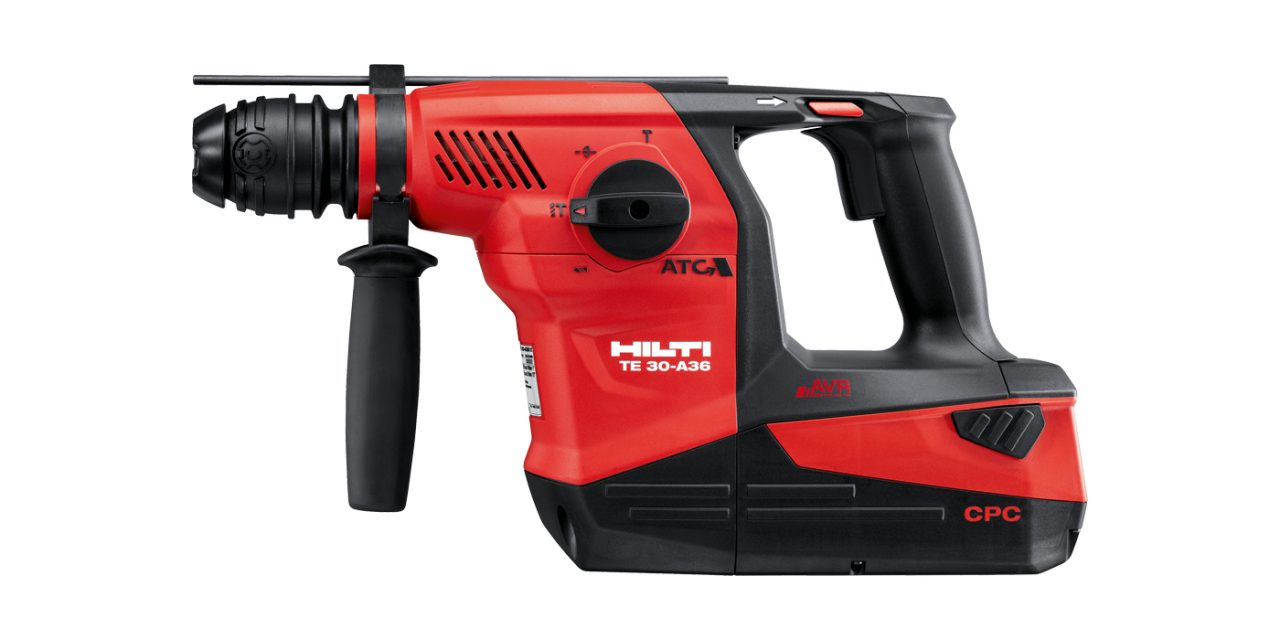

TE 30-A36

Akumulatorowa młotowiertarka 36 V dla jak najlepszej wydajności

Do produktu

TE 60-A36

Akumulatorowy młot kombi SDS Max z aktywnym systemem tłumienia wibracji (AVR) i systemem aktywnej kontroli momentu obrotowego ATC (Active Torque Control) do wiercenia i dłutowania
w betonie przy ciężkich pracach

Do produktu

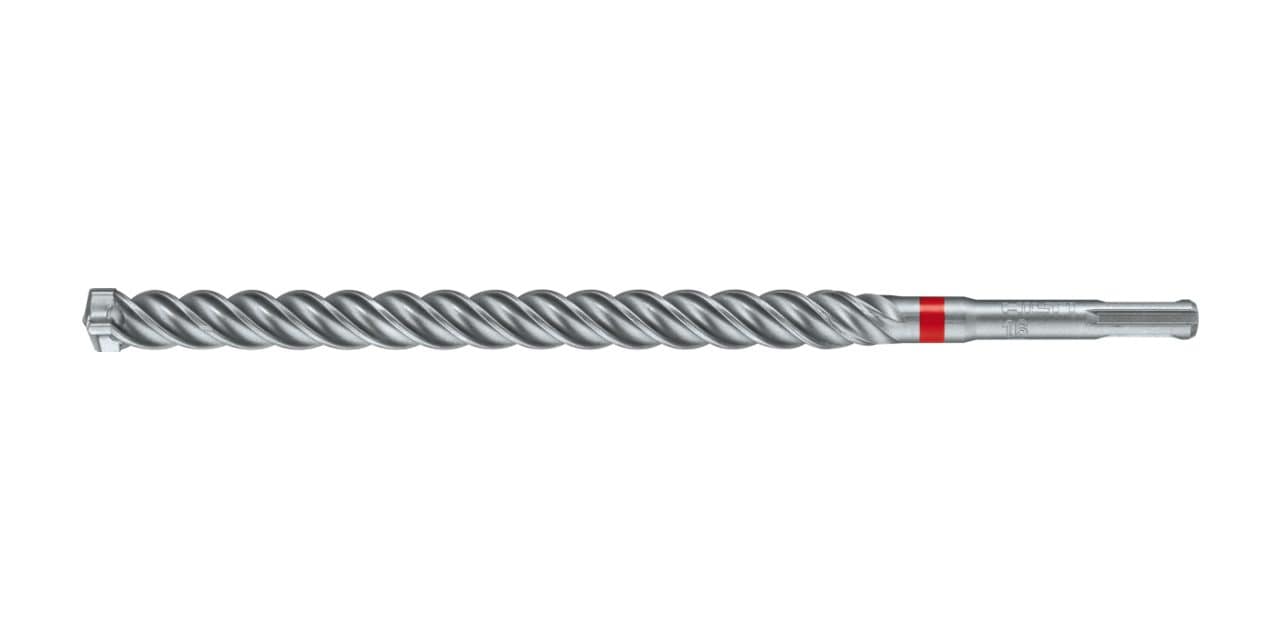

TE-CX (SDS PLUS)



Do produktu

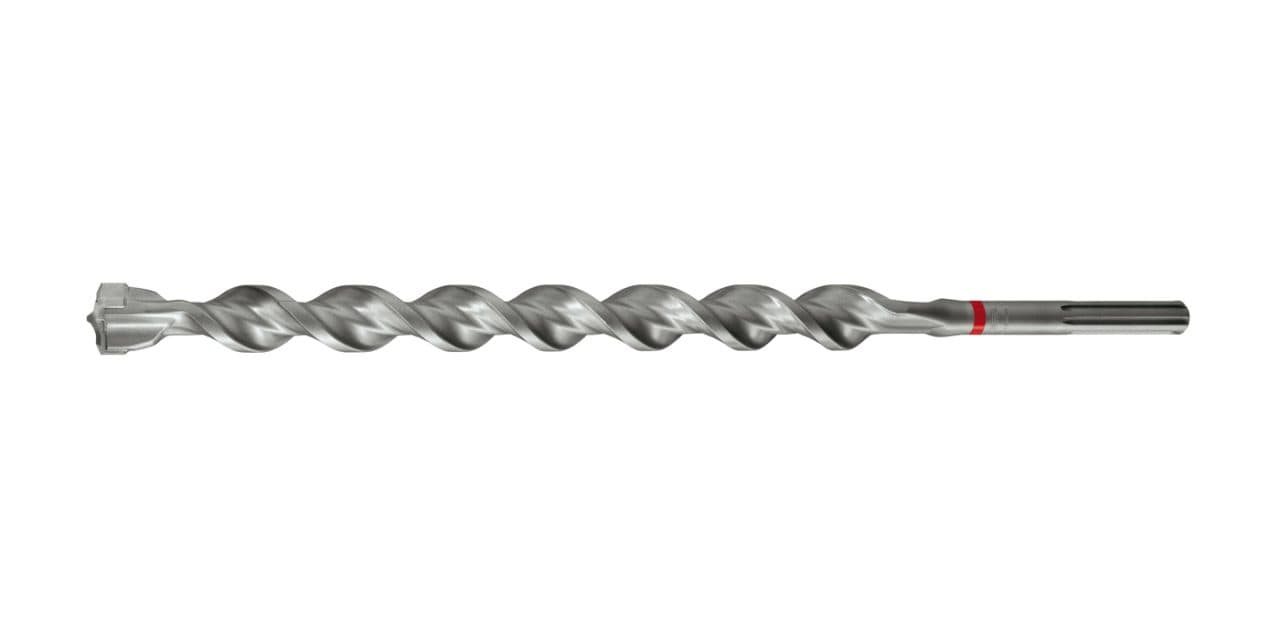

TE-YX (SDS Max)



Do produktu

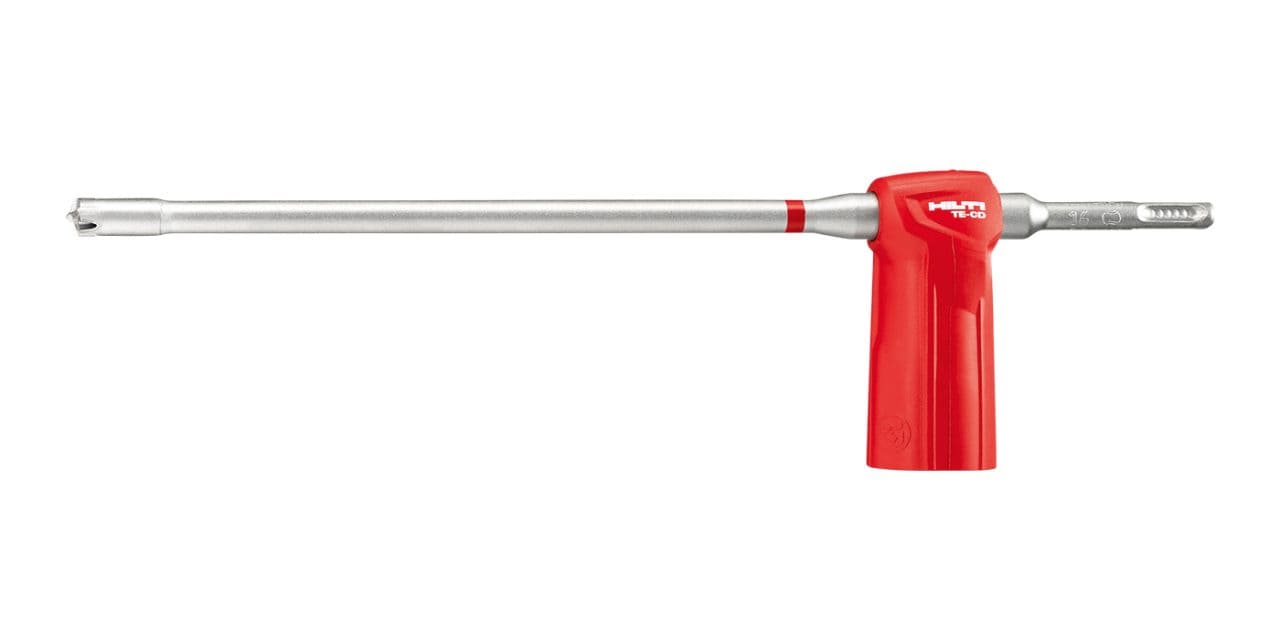

TE-CD (SDS PLUS)

Najwytrzymalsze wiertło udarowe do bezpyłowego wiercenia

Do produktu

Czyszczenie wywierconych otworów

VC 40M-X

Uniwersalny odkurzacz z automatycznym filtrem do zastosowań na sucho i sporadycznie na mokro

Do produktu

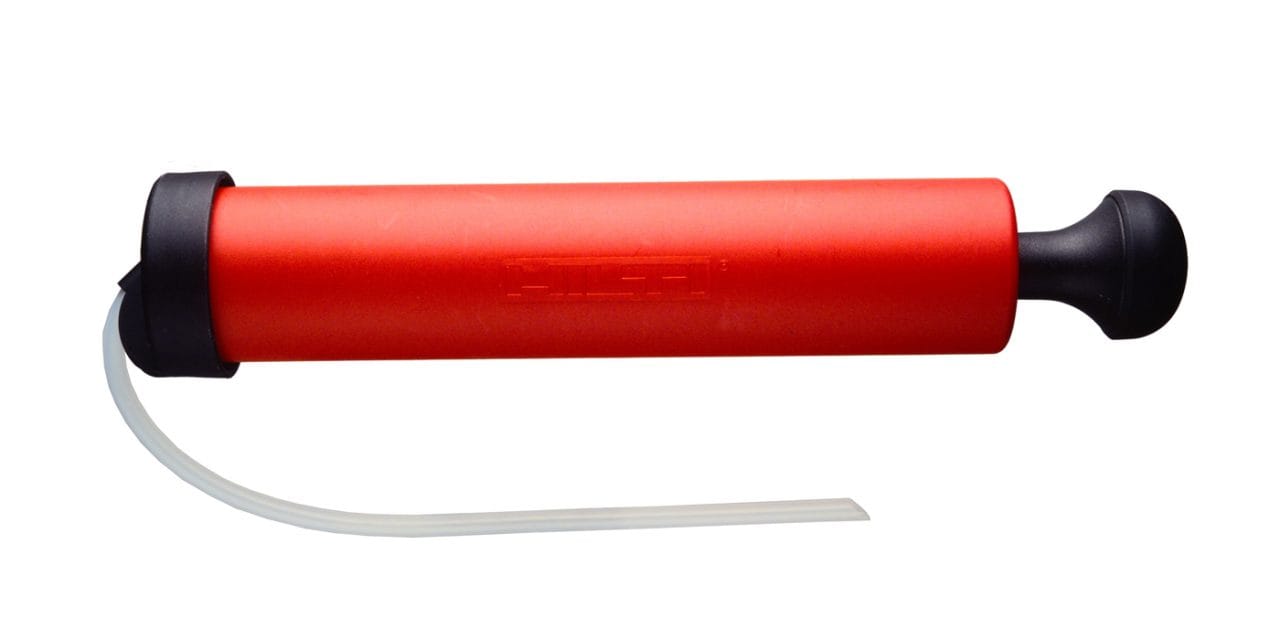

HIT-DL 14-55

Pompka

Do produktu

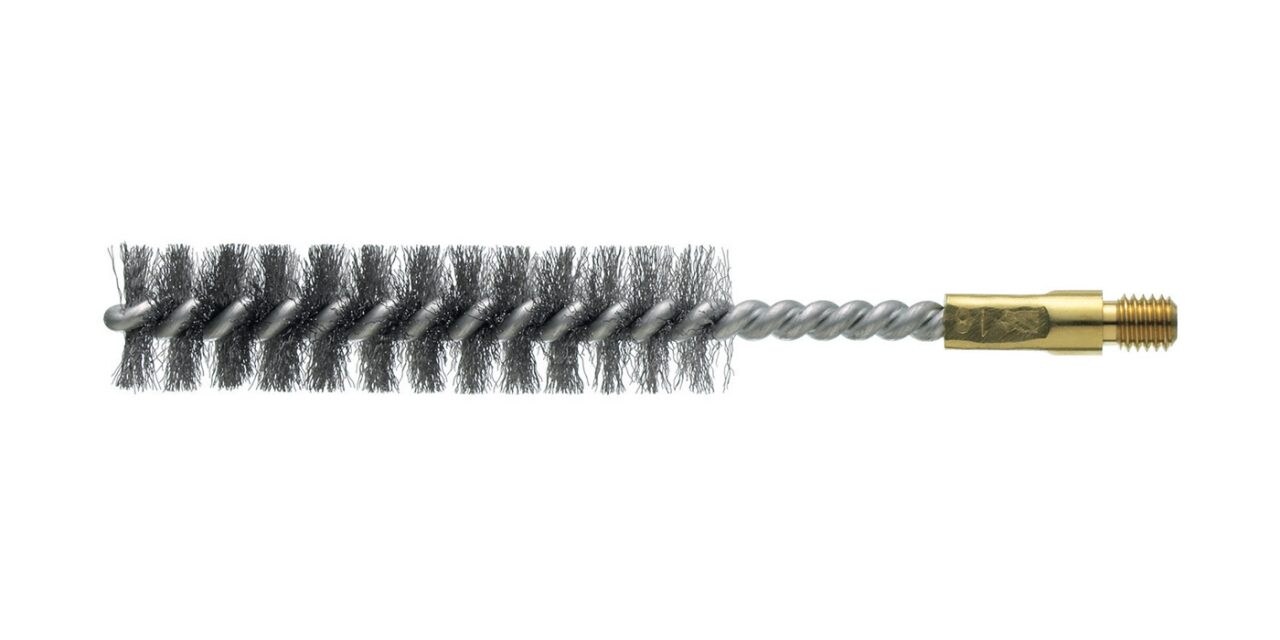

HIT-RB 14-55

Szczotka czyszcząca

Do produktu

Osadzanie kotew

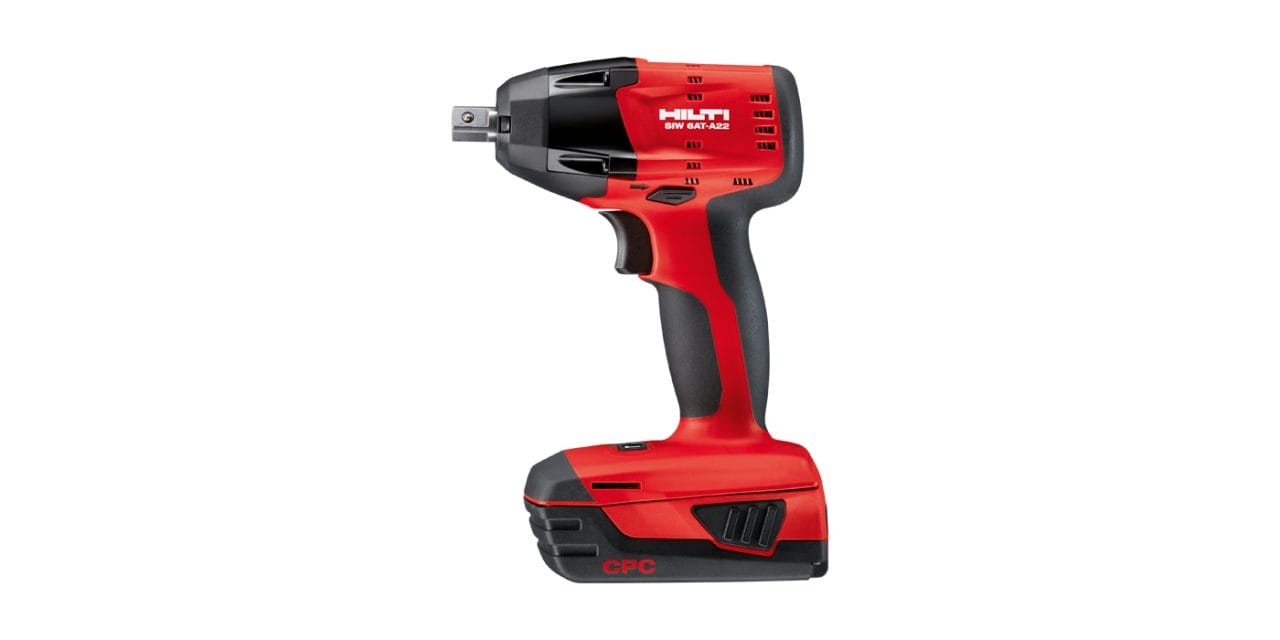

SIW 4AT-22 ½”

Zakrętarka z udarem stycznym 22 V

Do produktu

SI-AT-A22

Moduł dynamometryczny do SIW 6AT-A22 do mocowania kotew mechanicznych (HST3/2, HSA) zgodnie z ETA

Do produktu

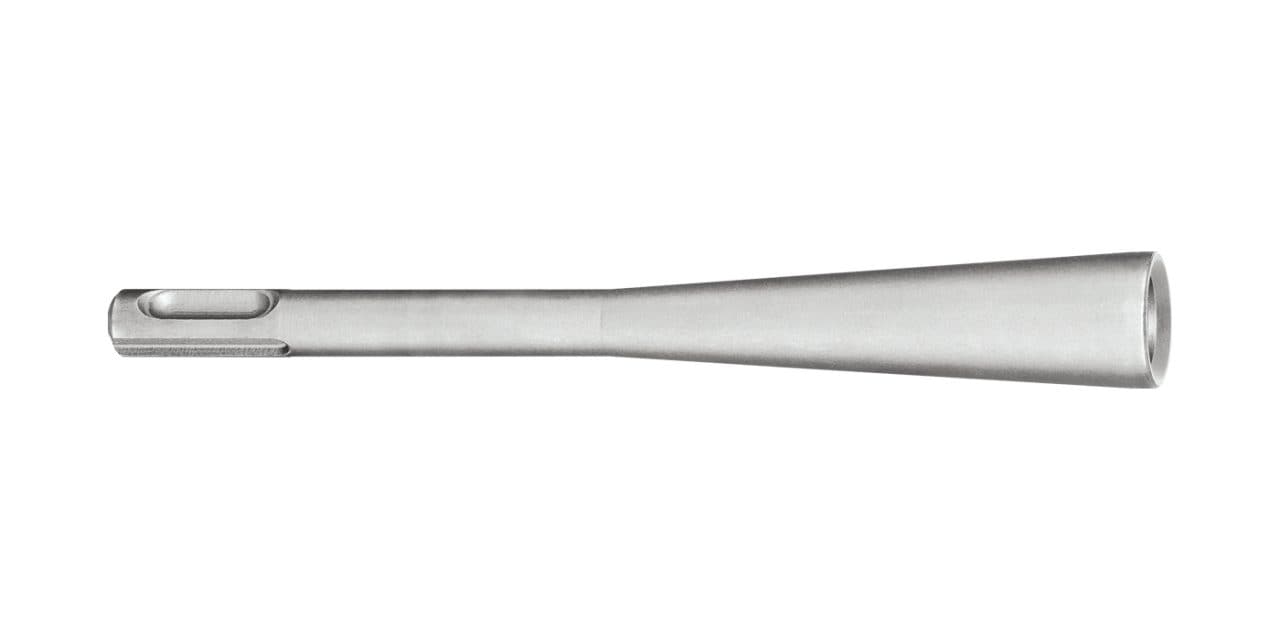

HS-SC

Urządzenie do osadzania HS-SC do HST3/2, HSA

Do produktu

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14-55

Akumulatorowy dozownik (22V) z akcesoriami do dozowania żywicy iniekcyjnej

Do produktu HDE 500-A22

Do produktu HIT-VL 11

Do produktu HIT-SZ 14-55
