Połączenia beton-beton

Ogólne wymagania

Please enter alternative text here (optional)

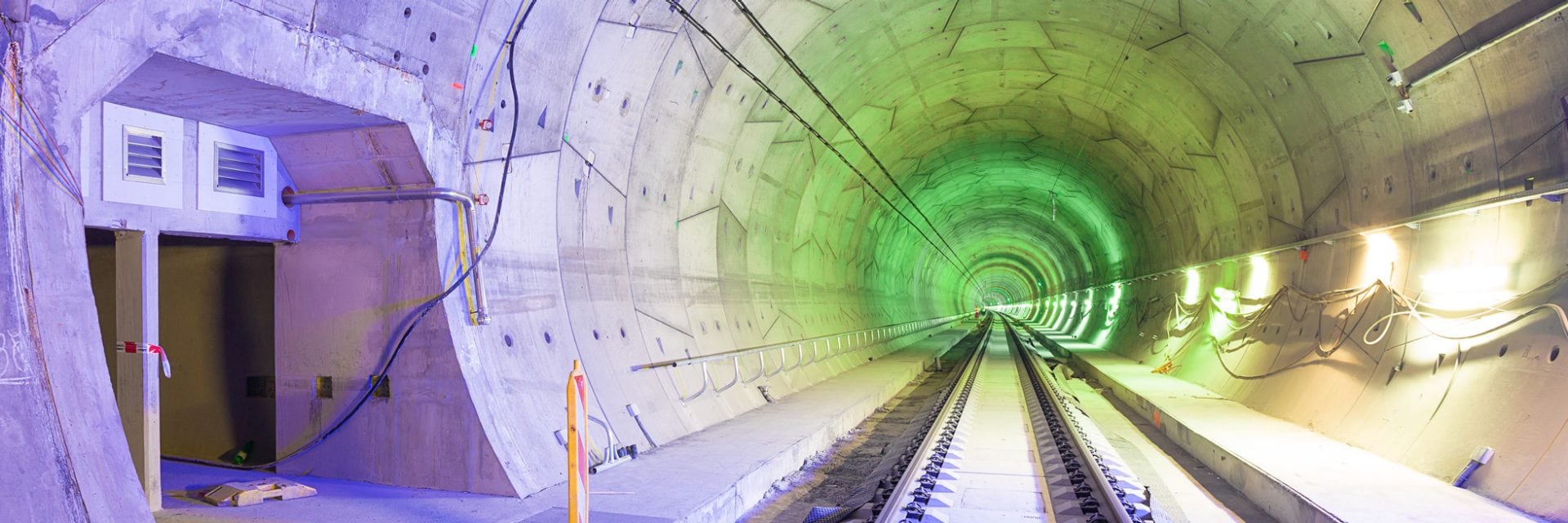

W tunelach elementy betonowe, takie jak podesty lub chodniki, muszą być połączone z konstrukcją żelbetową tunelu. Stosuje się do tego wklejane pręty zbrojeniowe lub kotwy. Takie połączenia beton-beton występują zarówno przy renowacji obiektów ale też i przy budowie nowych.

WYMAGANIA DOTYCZĄCE WKLEJANYCH POŁĄCZEŃ ZBROJENIOWYCH

Element mocujący powinien być dobrany w zależności od rodzaju obciążenia, jak również od planowanego okresu użytkowania. Mogą wynikać z tego następujące wymagania:

Możliwa głębokość zakotwienia (grubość materiału bazowego)
Wymagane oprogramowanie projektowe i raporty obliczeniowe
Dokumentacja (np. ETA, abZ, aBG)
Okres użytkowania (50 lat lub 100/120 lat)
Oddziaływanie ognia
Oddziaływania statyczne i/lub niestatyczne (zmęczeniowe)
Obciążenia sejsmiczne
Średnica pręta zbrojeniowego
Czas montażu i utwardzania
Specjalne wymagania montażowe (bezpyłowe wiercenie, technika diamentowa wymagana ze względu na gęstosć zbrojenia)

Projektowanie / Przepisy normatywne / Weryfikacja

Norma EN 1992-1-1 w połączeniu z Europejską Oceną Techniczną zgodnie z EAD 330087-00-0601 pozwala na projektowanie wklejanych połączeń prętów zbrojeniowych ze złączami na zakładkę, końcowych zakotwień przegubowo podpartych elementów betonowych, prętów zbrojeniowych poddawanych obciążeniom ściskającym oraz zakotwień przykrywających linię obciążeń rozciągających. Z reguły podejście to prowadzi do stosunkowo głębokich zakotwień, które mogą przewyższać dostępną „głębokość” konstrukcji żelbetowej.
W ramach uzupełnienia lub alternatywy można wykonać projekt z wykorzystaniem Raportu Technicznego EOTA 069 w połączeniu z Europejską Oceną Techniczną bazującą na EAD332402-01-0601. Pozwala to na zaprojektowanie połączeń na podstawie nośności żywicy, stali pręta oraz wytrzymałości betonu oraz ograniczyć wymaganą głębokość zakotwienia. Ponadto należy uwzględnić wytyczne techniczne (np. ZTV-ING (D)), przepisy budowlane (np. EiTB (EBA,D)), w połączeniu z krajowymi wytycznymi, przepisami i normami.

Optymalne rozwiązania do wklejania prętów zbrojeniowych

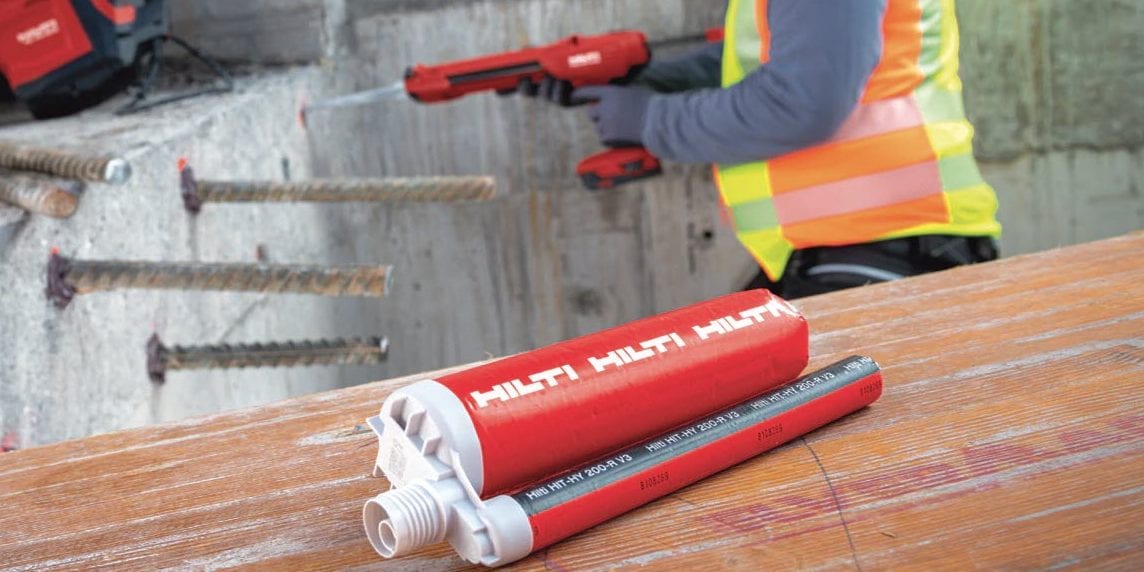

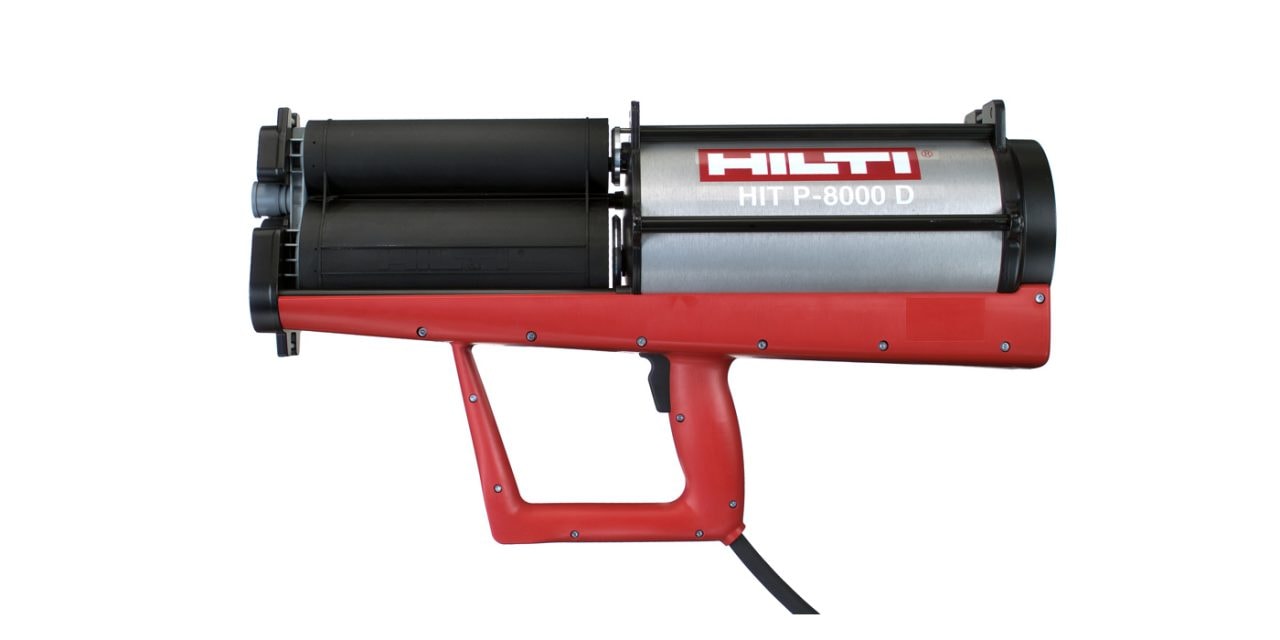

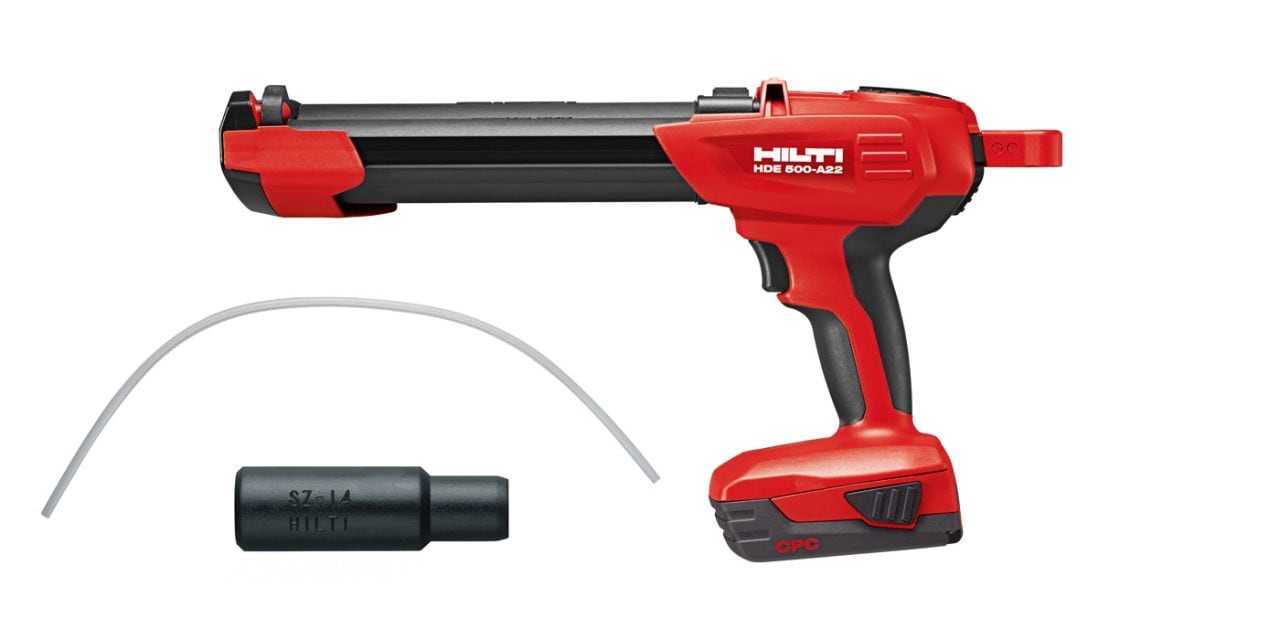

HIT-HY 200-R V3

Zamocowania projektowane zgodnie z normami EN1992-1-1 i EOTA TR 069 – Ponadto istnieje możliwość weryfikacji przy użyciu metody Hilti HIT Rebar, która opiera się na modelu kratownicy. Oprogramowanie projektowe Profis Rebar wraz z dokumentacją ETA-19/0600 (projektowanie zgodnie z EC2, część 1) ETA-19/0665 (projektowanie zgodnie z EOTA TR 069)
Okres użytkowania do 100 lat zgodnie z ETA
Dostępne są wartości projektowe dla obciążenia ogniowego (F30 do F120).
Obciążenie zmęczeniowe zgodnie z normą EN1992-1-1
Projektowanie z uwzględnieniem obciążeń sejsmicznych jest możliwe zgodnie z normą EN1992-4 (projektowanie konstrukcji żelbetowych).
Średnica pręta zbrojeniowego - 8-32mm wg ETA
Średni czas obróbki w temperaturze 20°C: 15min, średni czas utwardzania w temperaturze 20°C: 1,5h, żywica do stosowania całorocznego: twardnieje nawet w temperaturze -10°C

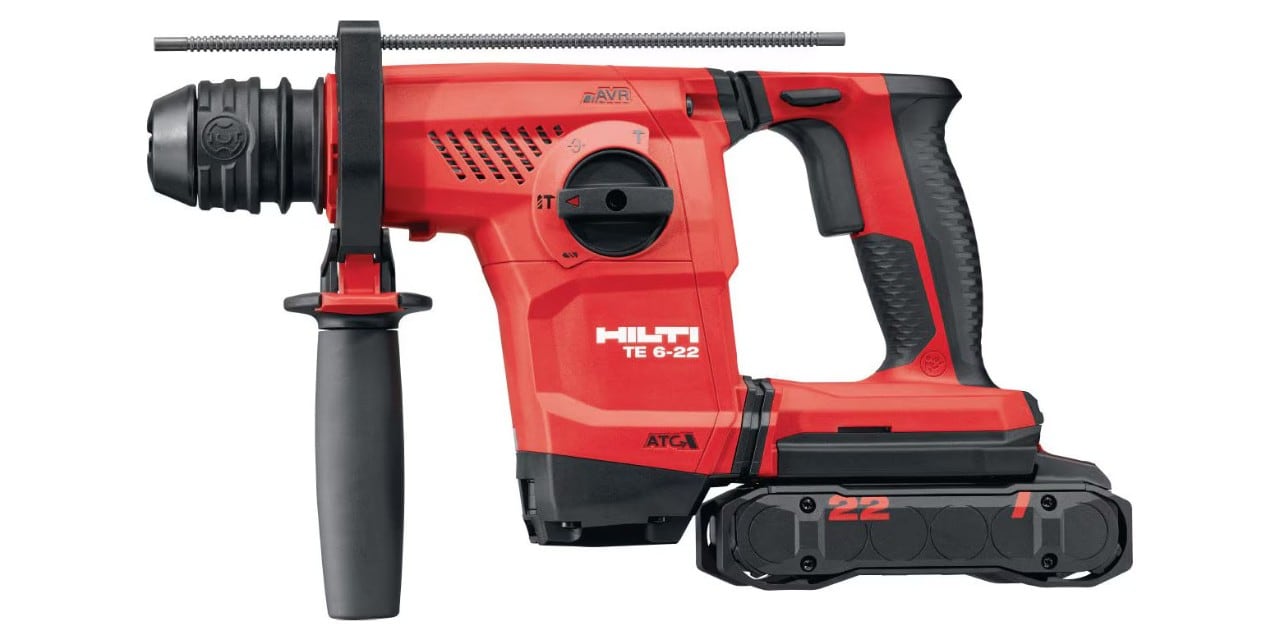

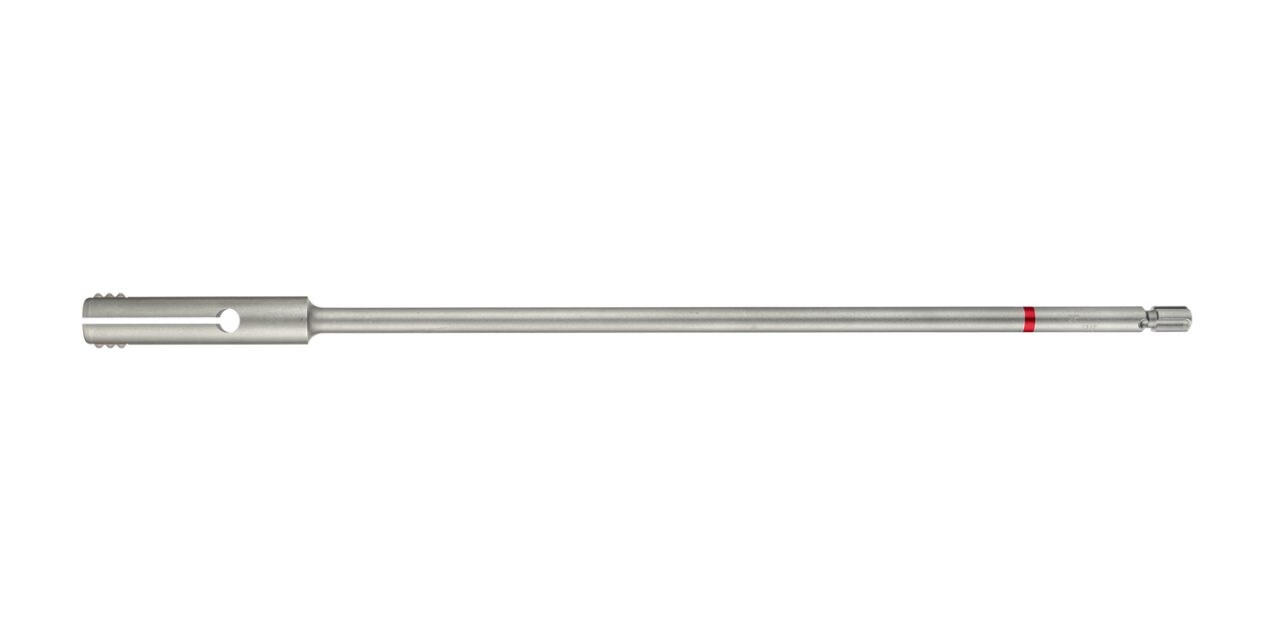

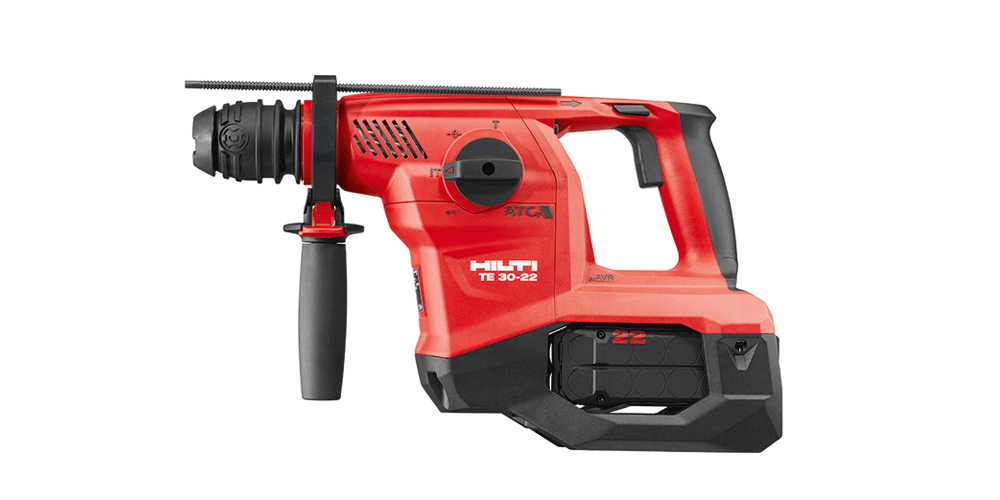

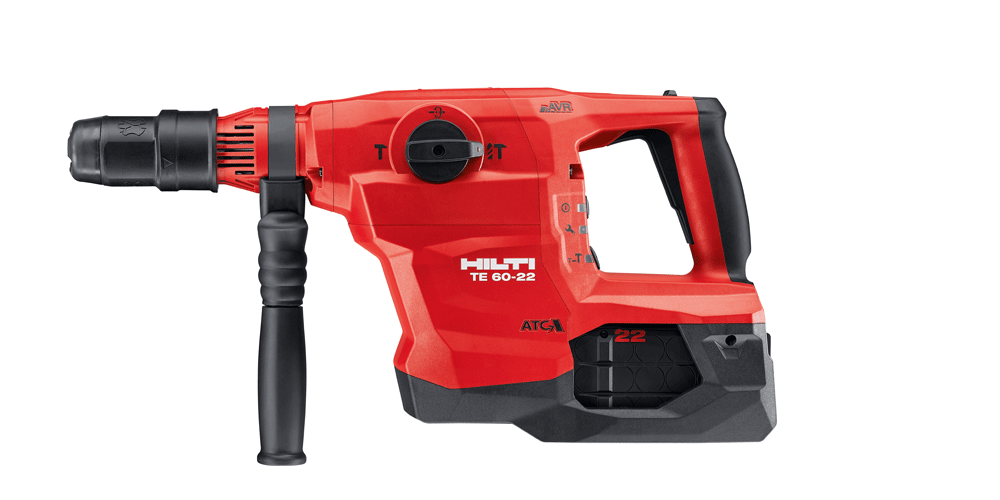

Metody wiercenia (wiercenie udarowe, wiertło bezpyłowe udarowe, diamentowe z użyciem narzędzia do szorstkowania)

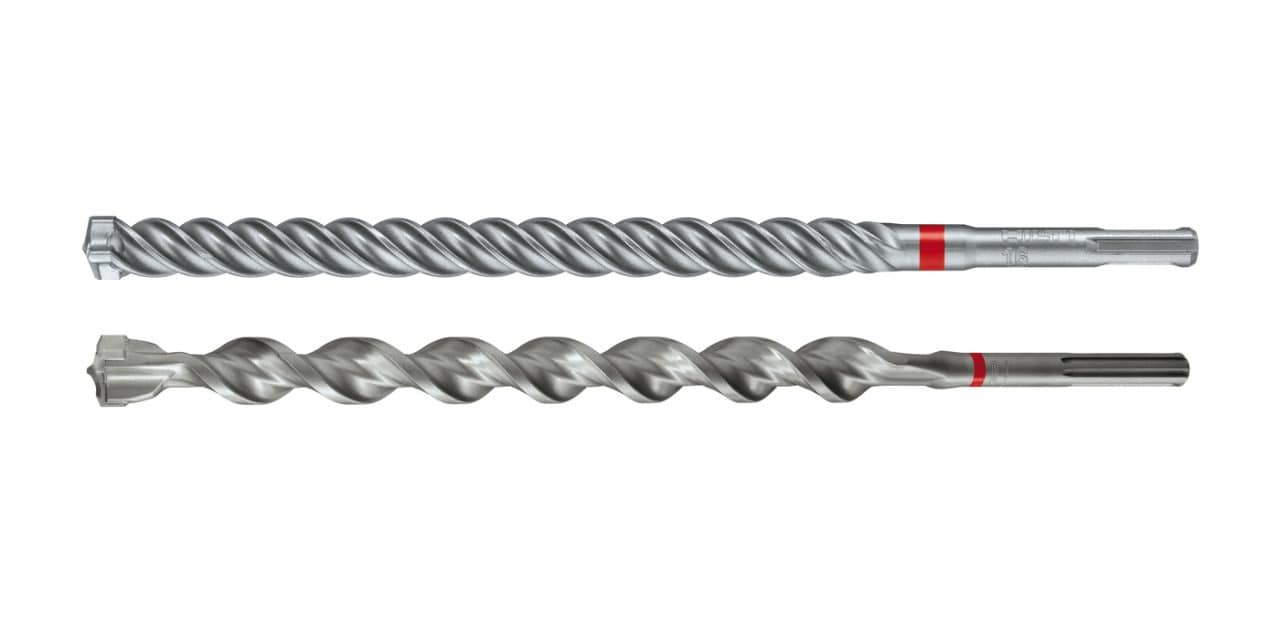

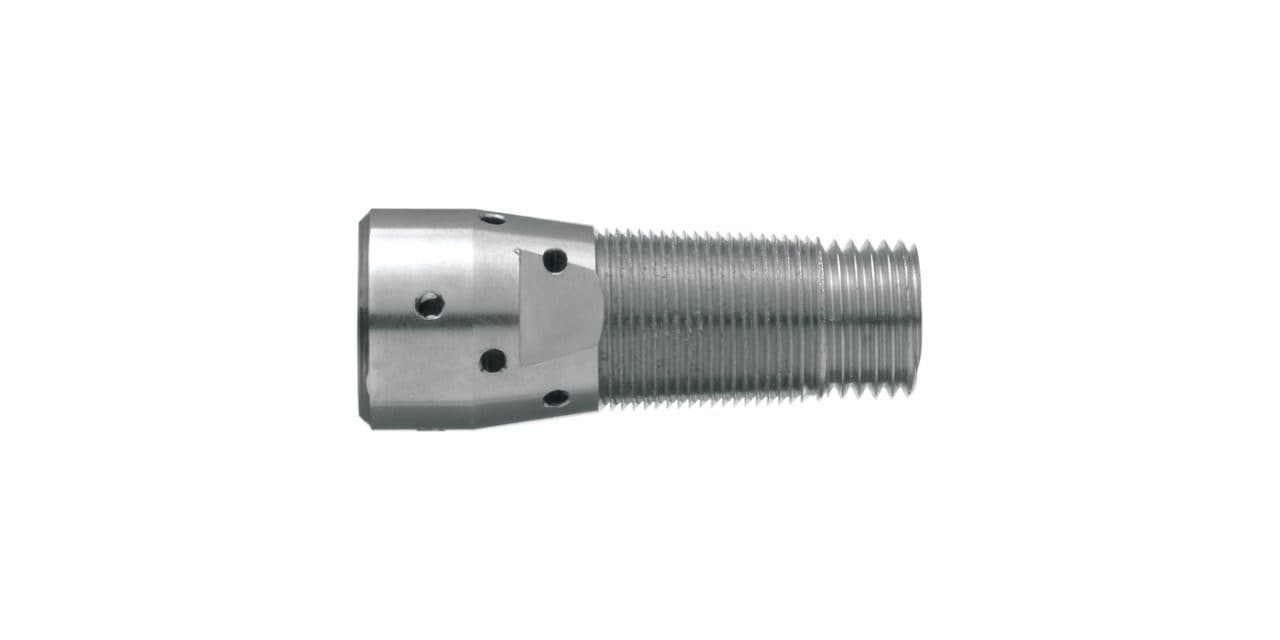

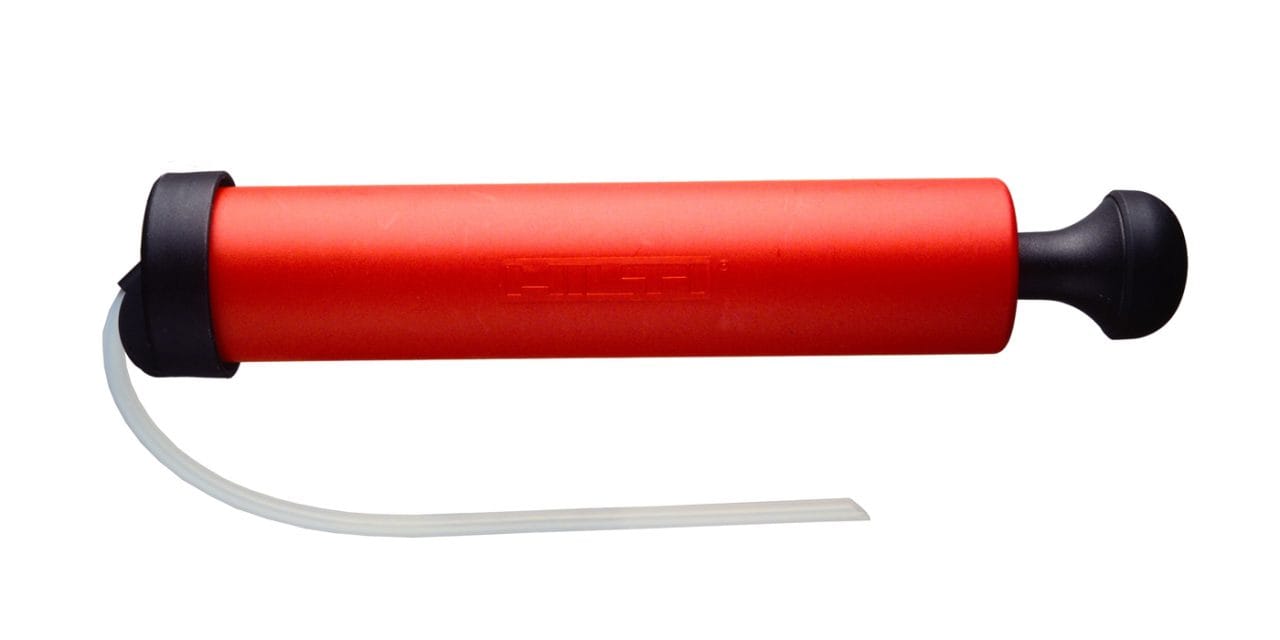

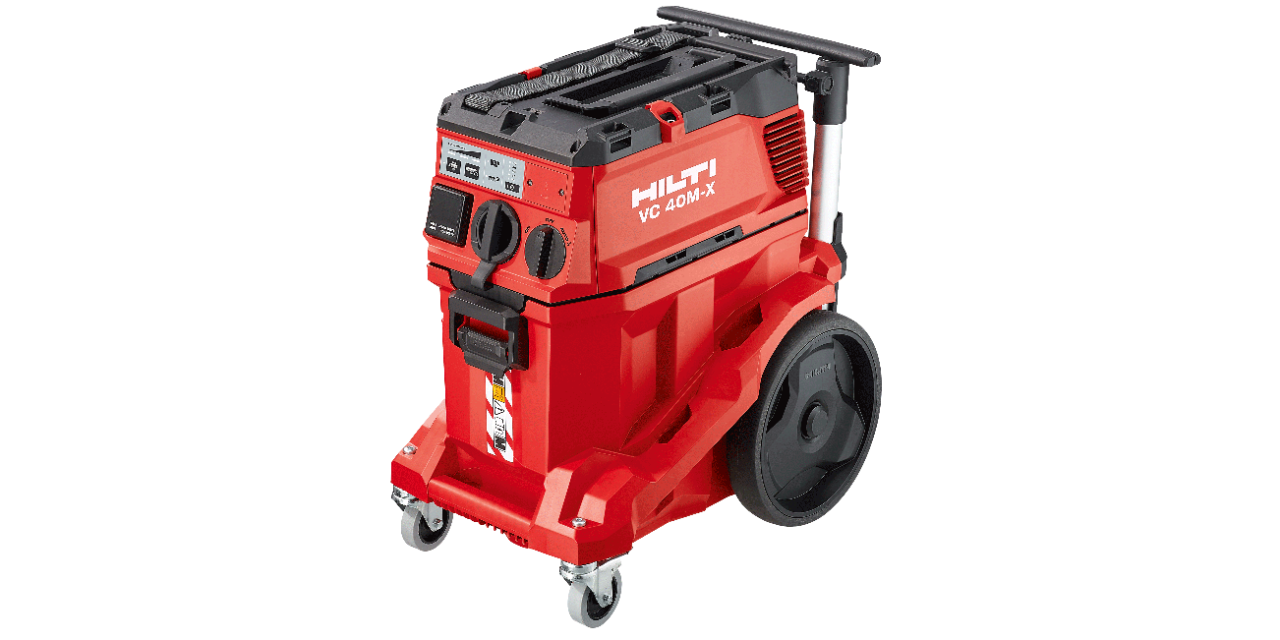

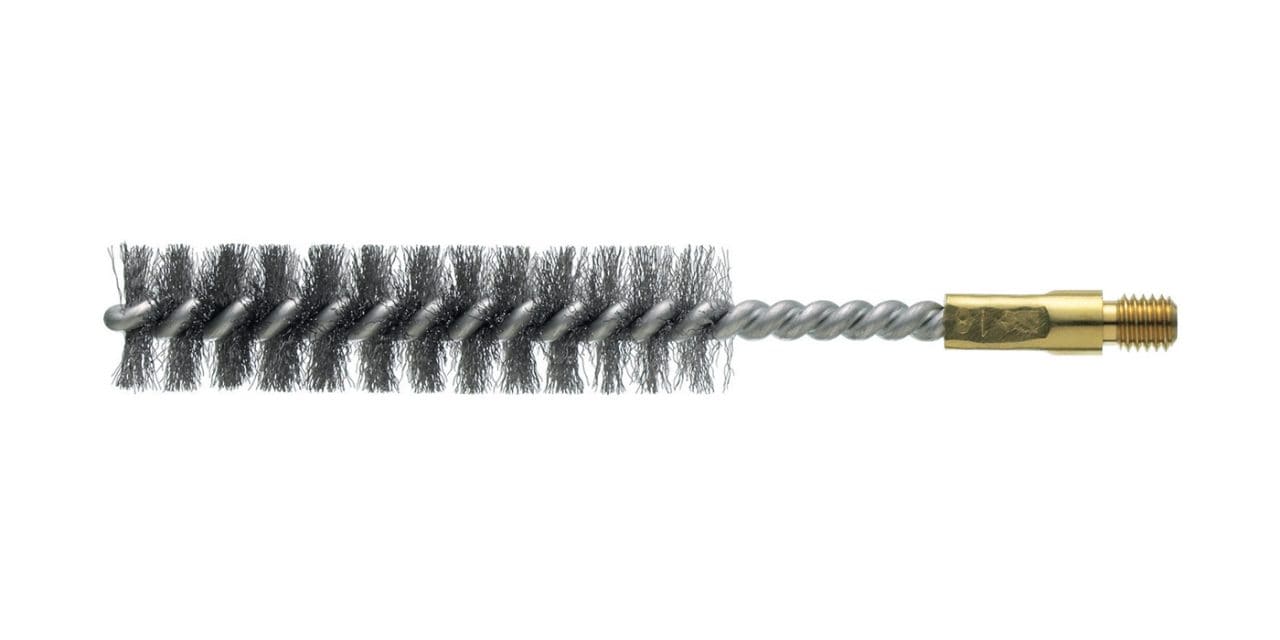

Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti

Do produktu

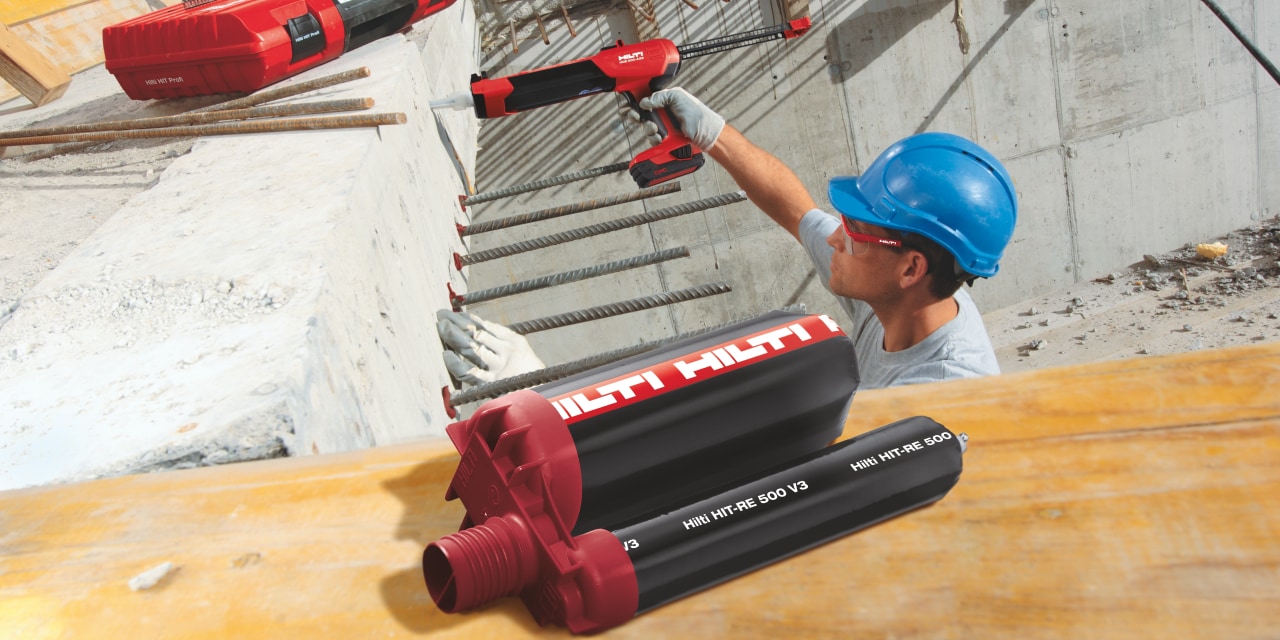

HIT-RE 500 V3

Zamocowania mogą być projektowane zgodnie z normą EN1992-1-1. Możliwa alternatywna metoda projektowania z zastosowaniem metody TR 069
Oprogramowanie projektowe Profis Rebar wraz z raportem obliczeniowym.
ETA-16/0142 (projektowanie zgodne z EN1992-1-1)
Okres użytkowania 100 lat wg. ETA
Dostępne są wartości projektowe dla oddziaływania ogniowego (F30 do F120)
Naprężenia zmęczeniowe zgodnie z normą EN1992-1-1
Projektowanie z uwzględnieniem obciążeń sejsmicznych jest możliwe zgodnie z normą EN1992-4 (projektowanie konstrukcji żelbetowych)
Średnica prętów zbrojeniowych (8-40mm wg ETA, inne średnice wg danych technicznych)
Średni czas obróbki w temperaturze 20°C: 30min, średni czas utwardzania w temperaturze 20°C: 7h
Metody wiercenia (wiercenie udarowe, wiercenie bezpyłowe udarowe, diamentowe z użyciem narzędzia do szorstkowania)
Część systemu Hilti SafeSet - nie wymaga dodatkowego czyszczenia otworów jeśli użyte zostaną wiertła udarowe TE-CD lub TE-YD w połączeniu z odkurzaczami budowlanymi Hilti

Do produktu
