Tymczasowe mocowanie urządzeń wentylacyjnych, oświetleniowych i pomiarowych

Ogólne przepisy i wymagania

Wyróżnia się trzy zastosowania:

  • mocowanie systemów wentylacyjnych
  • mocowanie oświetlenia
  • mocowanie urządzeń pomiarowych

Systemy wentylacyjne:

Podczas budowy i prac modernizacyjnych w tunelu należy zapewnić odpowiednią wentylację w celu zmniejszenia ryzyka dla zdrowia. Wentylacja może być również stosowana do chłodzenia tunelu. Przewody wentylacyjne (rury z tworzywa sztucznego) służące do czasowej wentylacji podczas budowy tunelu są zwykle podwieszane do haka drucianego mocowanego do stropu tunelu. Wymogi dotyczące odporności na korozję zazwyczaj są pomijane w przypadku mocowań tymczasowych.

Oświetlenie:

Podczas budowy i prac modernizacyjnych w tunelu należy zapewnić odpowiednie oświetlenie. W tym celu tymczasowo mocuje się kable i oświetlenie do ściany tunelu. Wymogi dotyczące odporności na korozję zazwyczaj są pomijane w przypadku mocowań tymczasowych.

Urządzenia pomiarowe:

Do badań terenowych wymagane są punkty odniesienia i stałe punkty wzdłuż tunelu. Dodatkowo zainstalowane są ekstensometry do kontroli zbieżności przekroju poprzecznego tunelu.

Wymagania dotyczące tymczasowego kotwienia wentylacji

Systemy wentylacyjne:

  • Zadaniem elementu mocującego jest zabezpieczenie pozycji przewodów powietrza. Ze względu na fakt, iż jest to jedynie tymczasowe zastosowanie, można użyć ocynkowanych elementów mocujących. Z reguły brak jest określonych wymogów dotyczących tego zastosowania w odniesieniu do elementów mocujących. Jako łącznik stosuje się zwykle zamknięte lub otwarte oczko, do którego jest podwieszony lub przyłączony przewód wentylacyjny.  Dostępne są różne średnice.
  • Szybkie i bezpieczne osadzanie
  • Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)
  • Aby uniknąć zacieków z rdzy, może być wymagany wariant A4.
  • Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)

Oświetlenie:

  • Zadaniem elementu mocującego jest zapewnienie przybliżonego położenia oświetlenia tymczasowego podczas fazy drążenia tunelu. Ze względu na fakt, iż jest to zwykle tymczasowe zastosowanie, można użyć ocynkowanych elementów mocujących. Z reguły brak jest określonych wymogów dotyczących tego zastosowania w odniesieniu do elementów mocujących. Dostępne są różne średnice
  • Aby uniknąć zacieków z rdzy, może być wymagany wariant A4
  • Szybkie i bezpieczne osadzanie
  • Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)

Urządzenia pomiarowe:

  • Ze względu na fakt, iż zwykle jest to tymczasowe zastosowanie, można użyć ocynkowanych elementów mocujących. Z reguły brak jest określonych wymogów dotyczących tego zastosowania w odniesieniu do elementów mocujących. Dostępne są różne średnice
  • Aby uniknąć zacieków rdzy, może być wymagany wariant A4
  • Szybkie i bezpieczne osadzanie
  • Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)

Projektowanie / Przepisy normatywne

  • Projektowanie z uwzględnieniem obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4 możliwe, ale zazwyczaj nie wymagane dla tymczasowych mocowań.  

Optymalny element kotwiący do tymczasowego mocowania systemów wentylacyjnych

HLC-EC M8x40

  • Dane techniczne dla rozmiarów M5-M16
  • Wstępnie zmontowana kotwa, co gwarantuje prosty i szybki montaż
  • Wariant z oczkiem (oczko zamknięte)
  • Tylko otwory wiercone udarowo
  • Praktyczny symbol wytłoczenia w tulei wskazuje, które wiertło należy zastosować
  • Dostępne w wersji ocynkowanej

HLC-EO M8x40

  • Dane techniczne dla wielkości M5-M16
  • Wstępnie zmontowana kotwa, co gwarantuje prosty i szybki montaż
  • Tylko otwory wiercone udarowo
  • Praktyczny symbol wytłoczenia na tulei wskazuje, którego wiertła należy użyć
  • Dostępne w wersji ocynkowanej

HSA (M6)

  • ETA-11/0374
  • Oprogramowanie projektowe Profis Engineering wraz z dokumentacją
  • Szybkie osadzanie z zastosowaniem modułu AT - technologia Hilti SafeSet
  • Odpowiednia do otworów wierconych udarowo
  • Dostępny materiał A2, A4 i wariant ocynkowany

Do produktu

HUS3-P6

  • Aprobata ETA-13/1038 DiBt (Z-21.8-2018) do wielokrotnego użytku w świeżym betonie, do zastosowań tymczasowych
  • Oprogramowanie do projektowania Profis Engineering wraz z dokumentacją
  • Możliwość regulacji śruby
  • Dostępna w wersji ocynkowanej
  • Natychmiastowe obciążenie
  •  Niezawodne i szybkie osadzanie, większa produktywność dzięki mniejszej ilości wierceń i mniejszej liczbie kroków roboczych niż w przypadku tradycyjnych kotew
  • Kotwa do betonu HUS3-P umożliwia łatwe usunięcie elementu mocującego i jego ponowne wykorzystanie w następnym projekcie tunelu

Do produktu

Systemy instalacyjne

Systemy instalacyjne MQ

  • Oprogramowanie projektowe Profis Installation wraz z dokumentacją
  • Możliwa opinia sporządzona przez Hilti
  • Możliwość wielokrotnego użytku
  • Dostępne w wersji ze stali ocynkowanej galwanicznie, ocynkowanej ogniowo i A2 / A4 - Idealne do zastosowania w tunelach bezpieczeństwa, pomieszczeniach technicznych i centrach sterowania. Punkty stałe i przesuwne dostępne w ramach systemu
  • Elastyczność w montażu i projektowaniu
  • Możliwa prefabrykacja
  • Brak konieczności spawania

Do produtu MQ

Systemy instalacyjne MI

  • Oznakowanie CE z EN 1090 do EXC2
  • Oprogramowanie projektowe Profis Installation wraz z dokumentacją
  • Obciążenia sejsmiczne
  • Możliwa opinia sporządzona przez Hilti
  • Możliwość wielokrotnego użytku
  • Stal ocynkowana ogniowo wg EN ISO 1461
  • Wysokie obciążenia
  • Elastyczność w montażu i projektowaniu
  • Możliwa prefabrykacja
  • Brak spawania

Do produktu MI

Optymalny element kotwiący do tymczasowego mocowania urządzeń pomiarowych

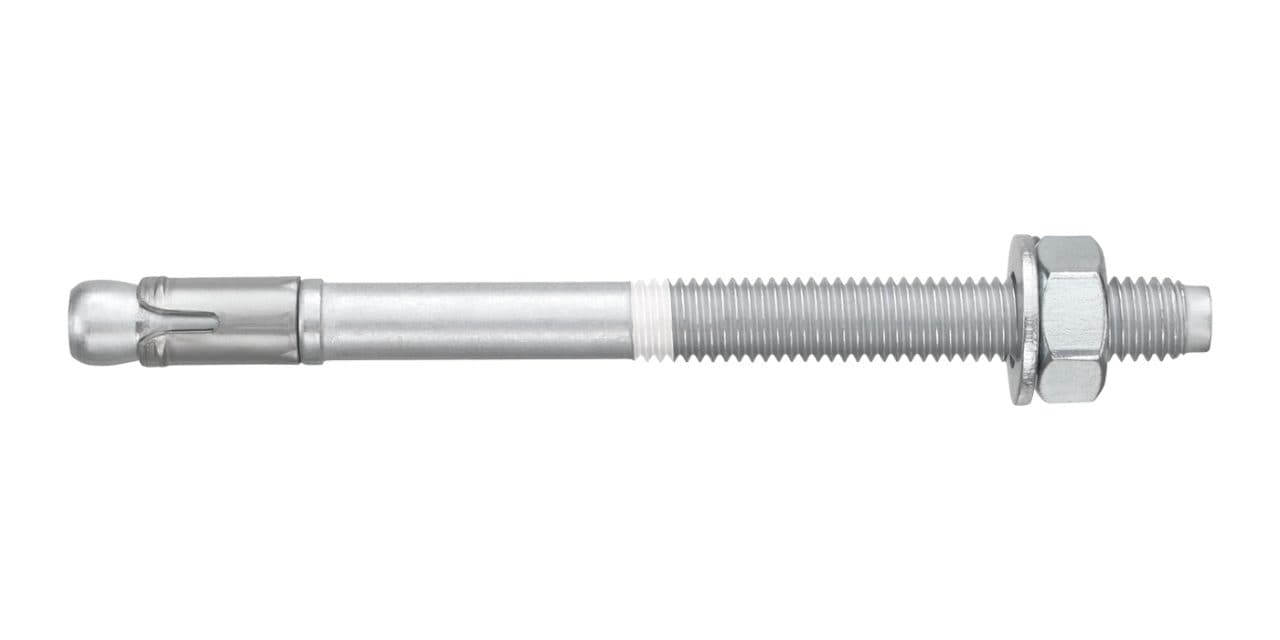

HST2

  • ETA-15/0435
  • Oprogramowanie projektowe Profis Engineering wraz z dokumentacją
  • Dostępne w rozmiarach M8 i M16
  • Szybkie osadzanie z zastosowaniem modułu AT, bezpieczne osadzanie z technologią Hilti SafeSet
  • Odpowiednie do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)
  • Wiertła rurowe TE-CD zapewniają również bezpyłowe środowisko pracy
  • Dostępny materiał A4 i wariant ocynkowany

Do produktu

HUS4-H

  • Ocena techniczna DIBt (Z-21.8-2137) do wielokrotnego użytku w świeżym betonie, do zastosowań tymczasowych
  • Oprogramowanie do projektowania Profis Engineering wraz z dokumentacją
  • Możliwość regulacji śruby
  • A4 dostępne dla HUS-HR, HUS3 dostępne w wariancie z powłoką wielowarstwową (HUS HF)
  • Natychmiastowe obciążenie
  • Niezawodne i szybkie osadzanie, większa produktywność dzięki mniejszej ilości wierceń i mniejszej liczbie kroków roboczych niż w przypadku tradycyjnych kotew
  • Kotwa do betonu HUS3-P umożliwia łatwe usunięcie elementu mocującego i jego ponowne wykorzystanie w kolejnym projekcie tunelu

Do produktu

HIT 1

  • ETA-17/0005
  • Niezawodne i szybkie osadzanie, wysoka produktywność dzięki szybkiemu utwardzaniu

Do produktu

Wiercenie i uszorstnienie

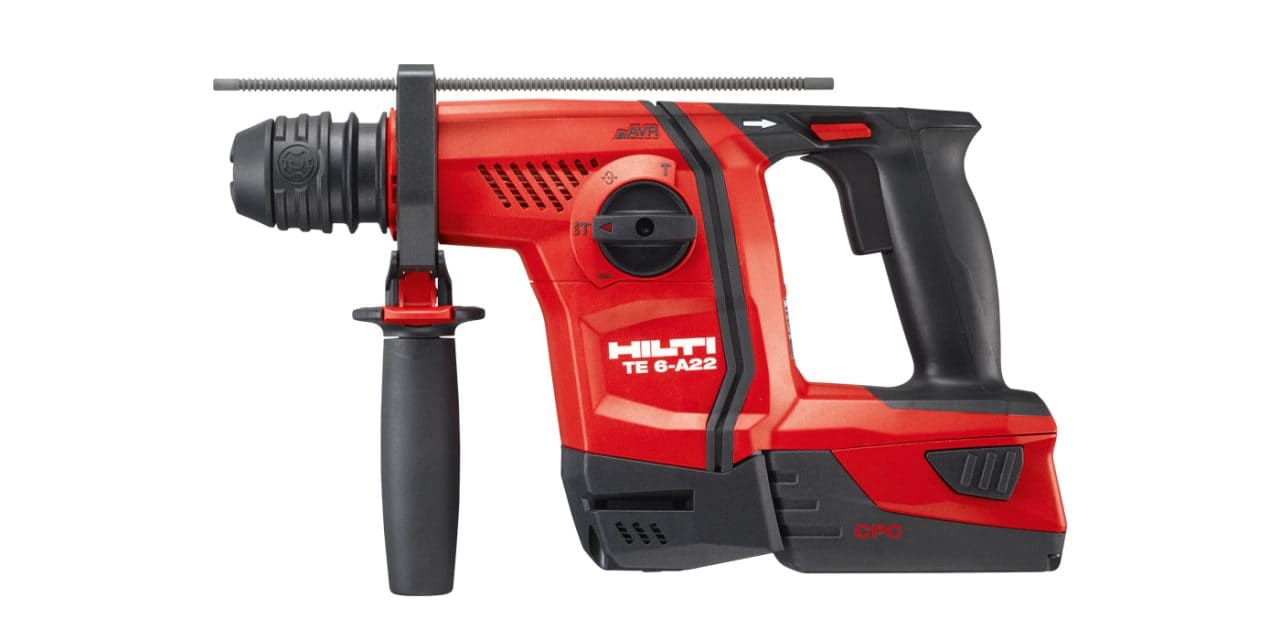

TE 6-A22 (04)

Akumulatorowa młotowiertarka (22 V) z rękojeścią w kształcie litery D

Do produktu

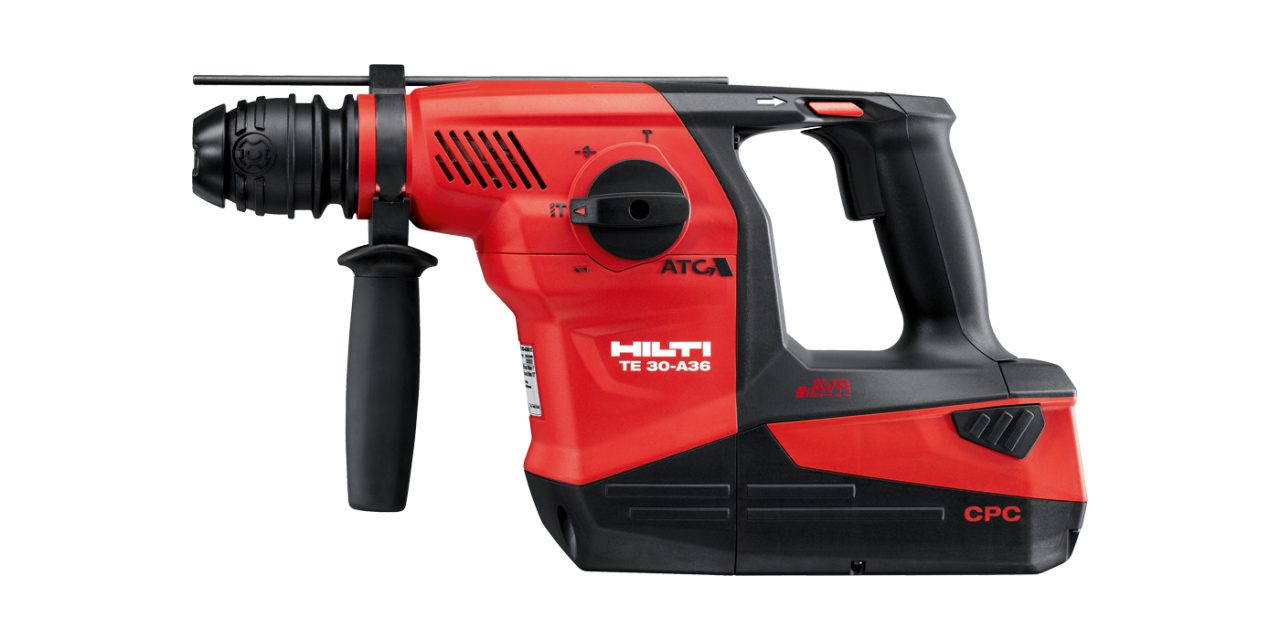

TE 30-A36

Akumulatorowa młotowiertarka 36 V o dużej wydajności

Do produktu

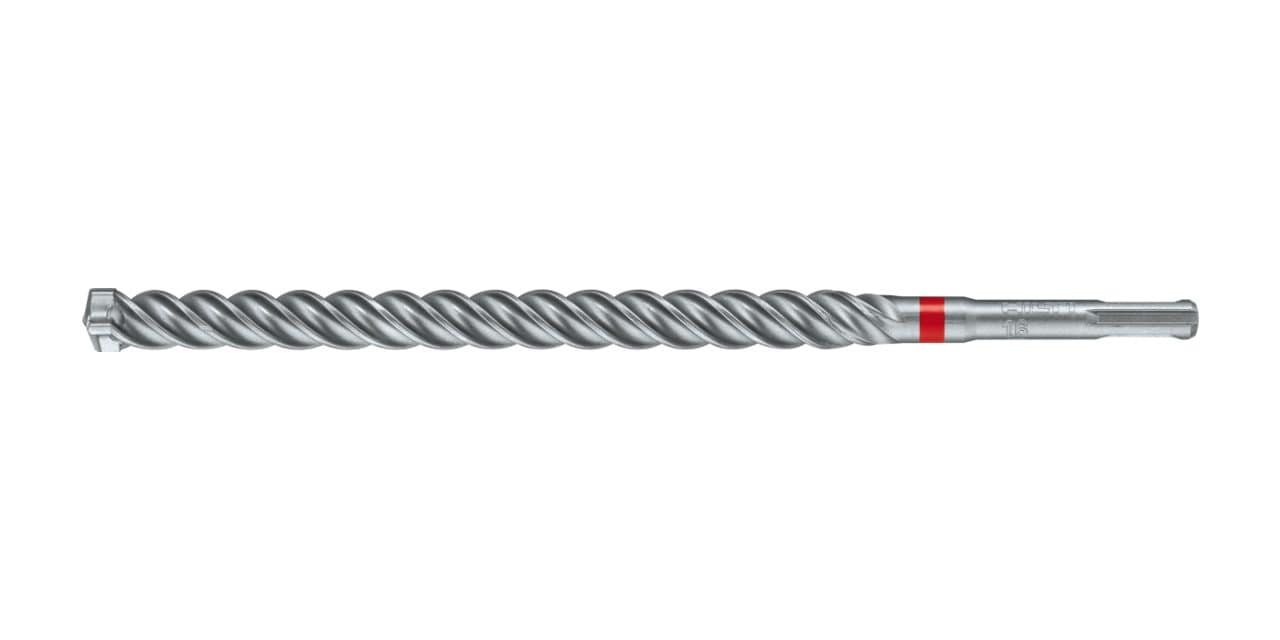

TE-CX (SDS PLUS)

Wiertło 6 mm

Do produktu

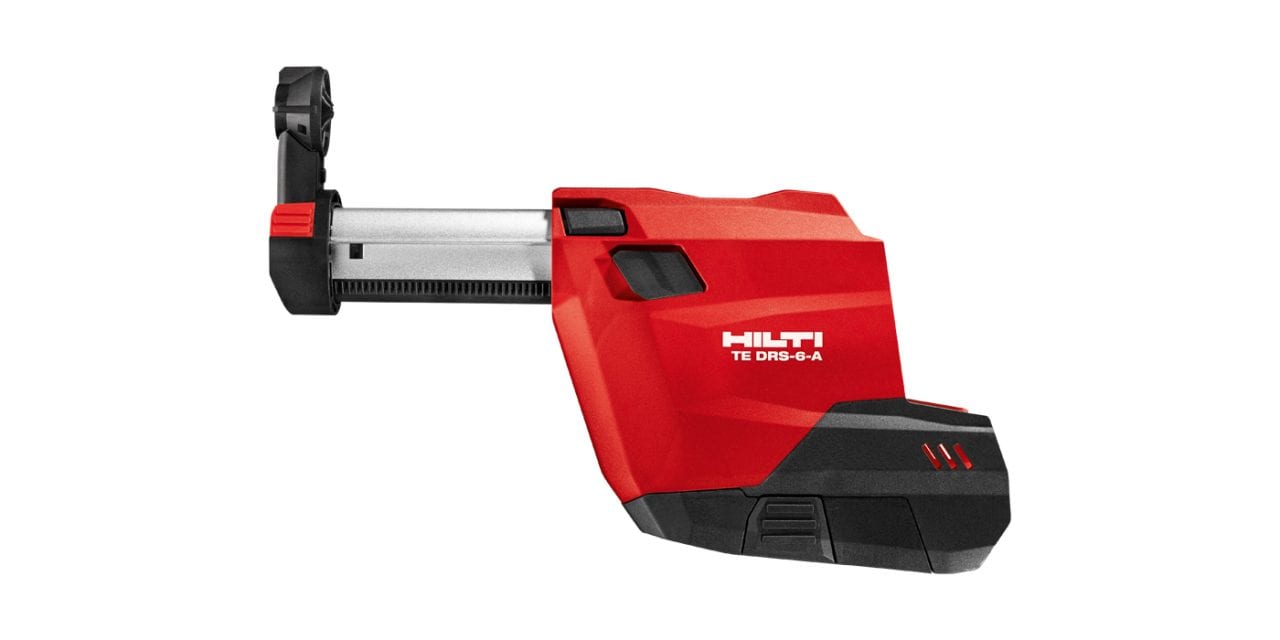

TE DRS-6-A (02)

Wbudowany system odkurzania do wygodnego zbierania pyłu

Do produktu

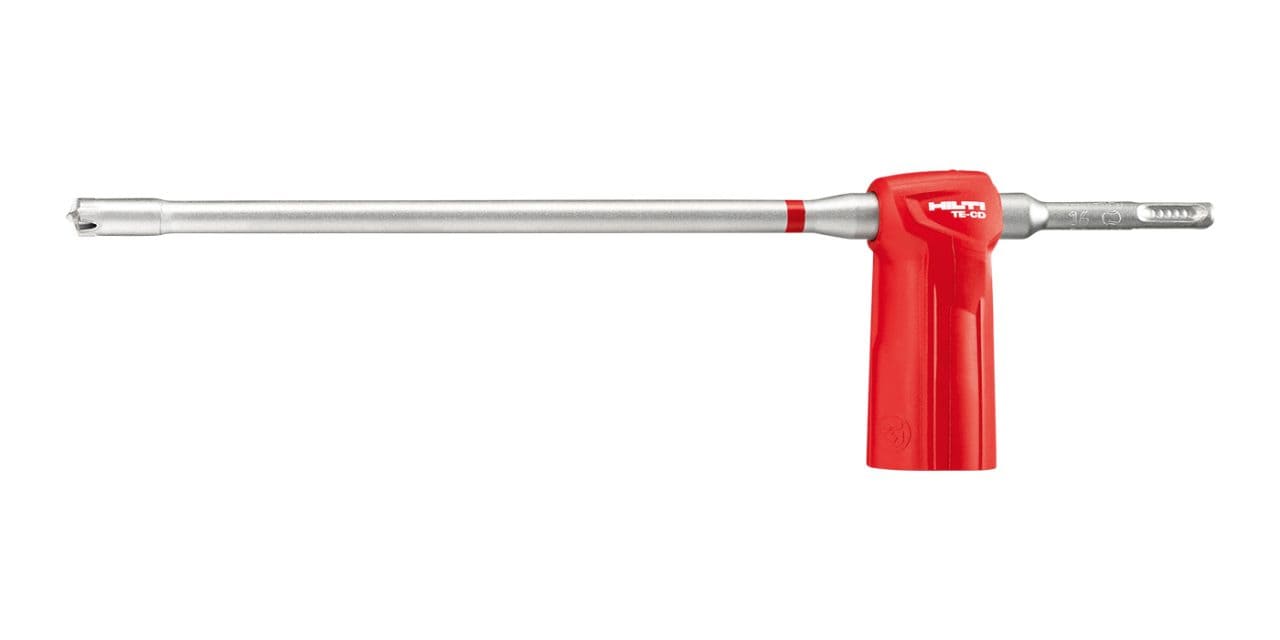

TE-CD (SDS PLUS)

Najwytrzymalsze wiertło udarowe do bezpyłowego wiercenia w betonie

Do produktu

Oczyszczanie otworów

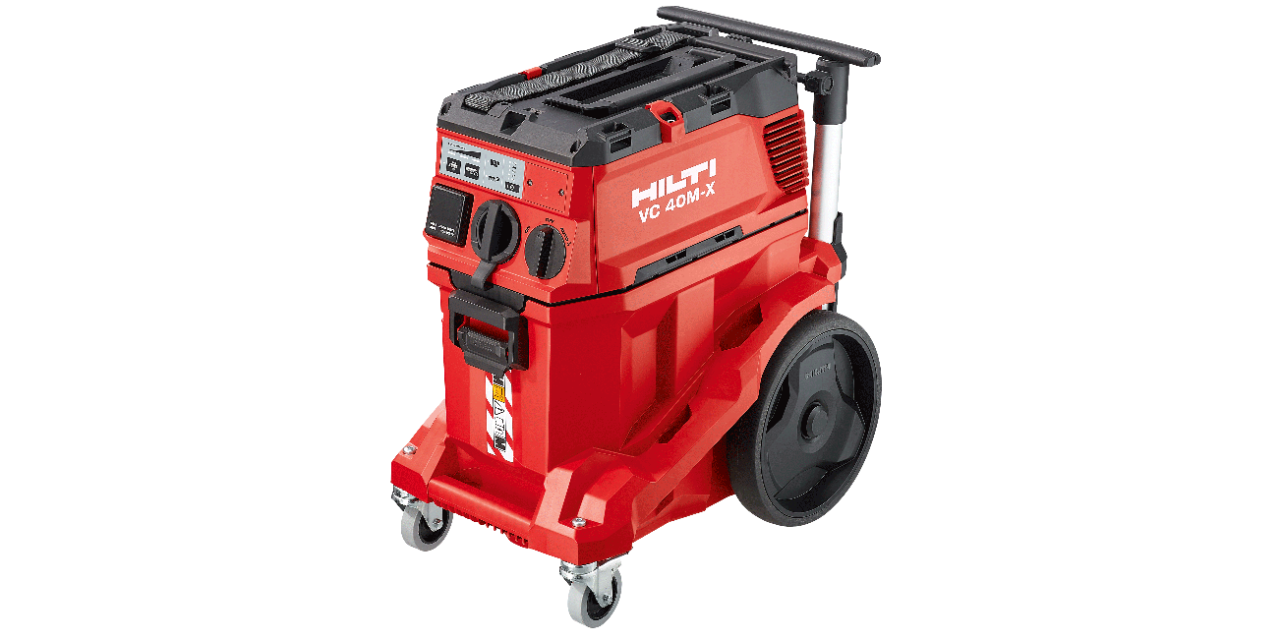

VC 40M-X

Uniwersalny odkurzacz z automatycznym czyszczeniem filtra, do zastosowań suchych i sporadycznie mokrych

Do produktu

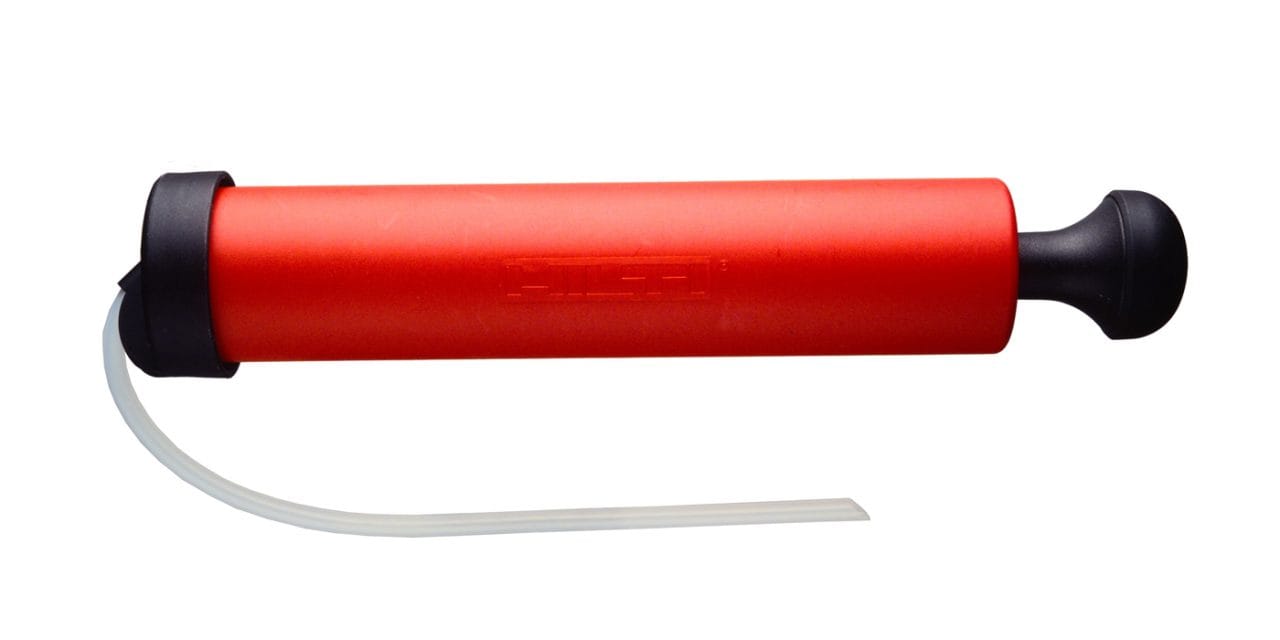

HIT-DL 14-55

Dmuchawa

Do produktu

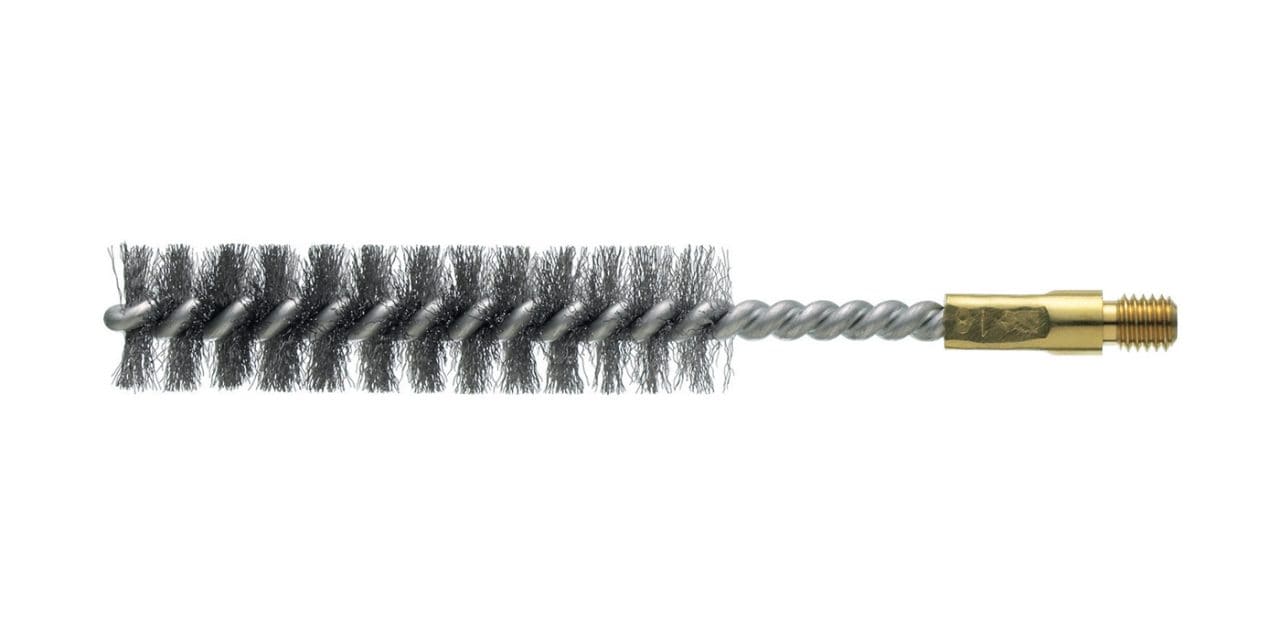

HIT-RB 14-55

Szczotka do czyszczenia

Do produktu

Osadzanie kotew

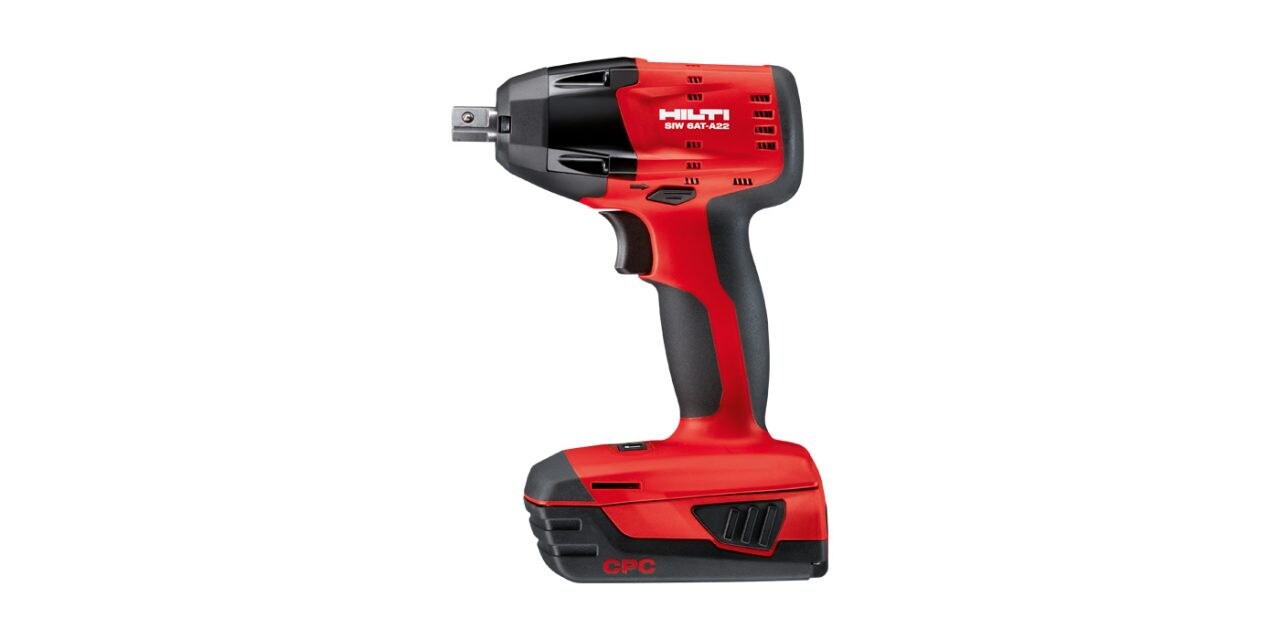

SIW 4AT-22 ½”

Zakrętarka z udarem stycznym 22 V

Do produktu

SI-AT-A22

Moduł dynamometryczny do SIW 6AT-A22 do kotwienia i przykręcania zgodnie z aprobatami

Do produktu

HS-SC

Urządzenie do osadzania HS-SC do HST3-R

Do produktu

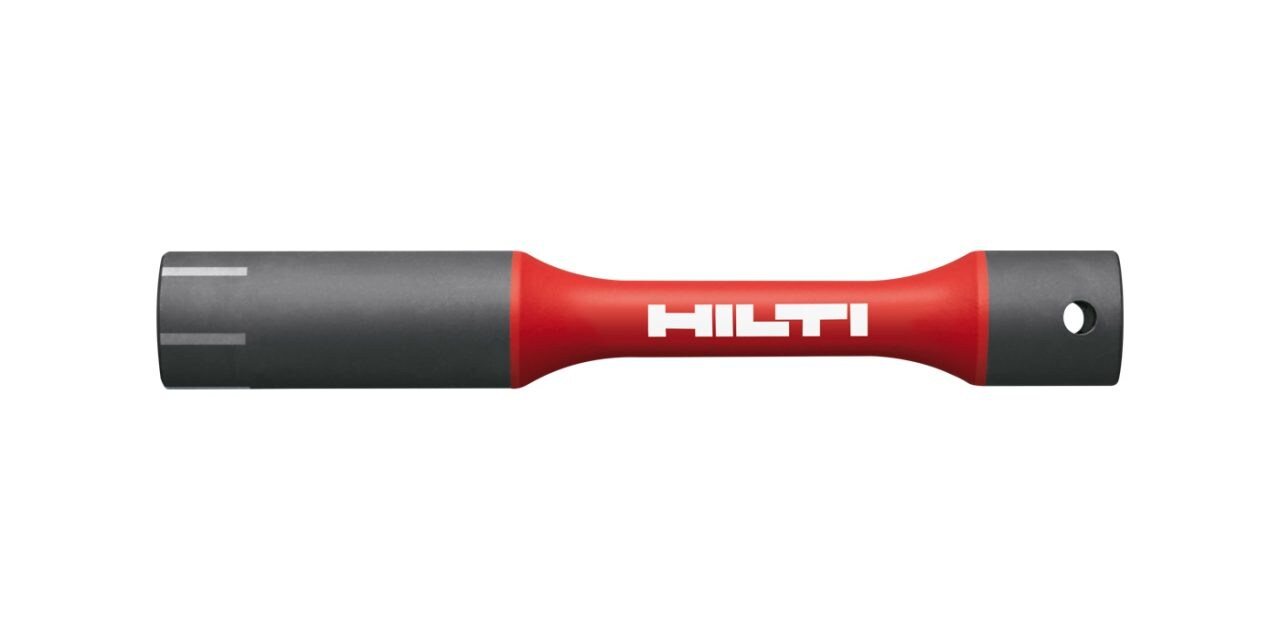

S-TB

Klucz nasadowy z kontrolą momentu dokręcającego, do osadzania kotew HSA

Do produktu
