Okablowanie i instalacje rurowe

Ogólne wymagania

Please enter alternative text here (optional)

Uchwyty do kabli i koryt kablowych są zazwyczaj mocowane konstrukcji żelbetowej tunelu, ale również w pomieszczeniach technicznych, budynkach pomocniczych oraz tunelach bezpieczeństwa.

Zastosowany materiał zamocowań różni się w zależności od korozyjności środowiska, w którym są one instalowane, oraz w zależności od wymogów prawnych. Są one dostępne ze stali ocynkowanej galwanicznie, ocynkowanej ogniowo, oraz stali nierdzewnej A4.

WYMAGANIA DOTYCZĄCE KOTWIENIA SYSTEMÓW MOCUJĄCYCH KABLE I RURY

Zasadniczo, element mocujący powinien być dobrany w zależności od rodzaju obciążenia, jak również od planowanego okresu użytkowania. Mogą wynikać z tego następujące wymagania:

  • System objęty aprobatą/oceną (ETA/KOT)
  • Oprogramowanie projektowe wraz z raportem obliczeniowym
  • Badania ogniowe
  • Obciążenia sejsmiczne
  • Prostota i pewność zamocowania
  • Możliwość demontażu/ponownego wykorzystania
  • Specjalne wymagania dotyczące montażu (bezpyłowo, metoda wiercenia)
  • W zależności od warunków krajowych wymagane jest cynkowanie ogniowe, A4 lub HCR.
  • Szczelność zamocowania
  • Elastyczność systemu

Projektowanie / Przepisy normatywne

  • Projektowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4
  • Projektowanie dla obciążeń zmęczeniowych zgodnie z EN 1992-4 (załącznik D) lub EOTA TR061
  • Projektowanie dla obciążeń sejsmicznych zgodnie z EN 1992-4
  • Kwalifikacja zgodnie z EAD 330232-00-0601 (kotwy mechaniczne)
  • Kwalifikacja zgodnie z EAD 330499-00-0601 (kotwy chemiczne)
  • Kwalifikacja zgodnie z EAD 330250-00-0601 (obciążenia zmęczeniowe)
  • Krzywe pożarowe różnią się w zależności od norm/wymagań krajowych (ISO 834, HCM, RWS, ZTV-ING)
  • Naprężenia udarowe zgodnie z wytycznymi dotyczącymi badań BZS

Optymalne rozwiązania do mocowania kabli i rur

HVU TZ + HAS-RTZ oder HAS-HCR-TZ

  • ETA-98/0001
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
  • Obciążenia sejsmiczne dla kategorii C1 i C2
  • Raport z badań na obciążenia udarowe zgodnie z wytycznymi BZS
  • Bezpieczne osadzanie z zastosowaniem technologii Hilti SafeSet
  • Szybkie osadzanie bez wykorzystania dozowników dla systemów iniekcyjnych
  • Kotwa nie jest demontowalna
  • Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. przy użyciu wiertnicy diamentowej DD-30W i DD EC-1)
  • Dostępny materiał A4 i HCR (1.4529)
  • Częściowe uszczelnienie otworu

Do produktu HVU TZ

Do produktu HAS-RTZ

Do produktu HAS-HCR-TZ

HVU2 + HAS-U A4/HCR

  • ETA-16/0515
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
  • Obciążenie sejsmiczne dla kategorii C1 i C2
  • Szybkie osadzanie bez wykorzystania dozowników dla systemów iniekcyjnych
  • Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. przy użyciu wiertnicy diamentowej DD-30W i DD EC-1)
  • Bezpieczne osadzanie z zastosowaniem technologii Hilti SafeSet
  • Częściowe uszczelnienie otworu
  • Kotwa nie jest demontowalna
  • Dostępny materiał 5.8/8.8 (ocynk ogniowy lub galwaniczny), A4 i HCR (1.4529)

Do produktu HVU2

Do produktu HAS-U A4



HY200-A + HAS-U A4/HCR lub HIT-Z-R

  • ETA-11/0493, ETA-12/0006, ETA-11/0492 
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
  • Trzęsienie ziemi dla kategorii C1 i C2
  • Raport z badań obciążeń udarowych zgodnie z wytycznymi BZS
  • Bezpieczne osadzanie z zastosowaniem technologii Hilti SafeSet
  • Kotwa nie jest demontowalna
  • Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. przy użyciu wiertnicy diamentowej DD-30W i DD EC-1)
  • Czyszczenie otworu nie jest wymagane
  • Materiał dostępny: stal węglowa, A4 i HCR (1.4529)
  • Możliwe uszczelnienie otworu

Do produktu HY200-A

Do produktu HAS-U A4

Do produktu HIT-Z

HST3-R/-HCR

  • ETA-98/0001
  • Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
  • Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
  • Obciążenie sejsmiczne dla kategorii C1 i C2
  • Raport z badań od obciążeń udarowych wg wytycznych BZS
  • Szybkie osadzanie za pomocą narzędzia AT, bezpieczne osadzanie z zastosowaniem technologii Hilti SafeSet
  • Kotwa nie jest demontowalna
  • Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. przy użyciu wiertnicy diamentowej DD-30W i DD EC-1)
  • Materiał dostępny ocynk galwaniczny, A4 i HCR (1.4529) (ocynk ogniowy – sprawdź u przedstawiciela)
  • Uszczelnienie otworu nie jest możliwe

Do produktu HST3-R

Do produktu HST-HCR

Systemy instalacyjne

Systemy instalacyjne MQ

  • ETA/KOT
  • Oprogramowanie projektowe Profis Installation wraz z raportem obliczeniowym
  • Badania ogniowe i obciążenia sejsmiczne an wybranych produktach
  • Możliwość wielokrotnego użytku
  • Dostępne w wersji ze stali ocynkowanej galwanicznie, ocynkowanej ogniowo i A2 / A4
  • Idealne do zastosowania w tunelach bezpieczeństwa, pomieszczeniach technicznych i centrach sterowania. Dostępne punkty stałe i przesuwne do mocowania rurociągów
  • Elastyczność w montażu i projektowaniu
  • Możliwa prefabrykacja
  • Brak konieczności spawania

Do produktu MQ

Systemy instalacyjne MI

  • Oznakowanie CE z EN 1090 do EXC2/KOT
  • Oprogramowanie projektowe Profis Installation wraz z raportami obliczeniowymi
  • Możliwość oceny przy obciążeniach sejsmicznych
  • Możliwość wielokrotnego użytku
  • Stal ocynkowana ogniowo wg EN ISO 1461
  • Duże nośności systemu
  • Elastyczność w montażu i projektowaniu
  • Możliwa prefabrykacja
  • Brak spawania

Do produktu MI

Wiercenie

TE 6-A22 (04)

Akumulatorowa młotowiertarka (22 V) z rękojeścią w kształcie litery D.

Do produktu

TE 30-A36

Akumulatorowa młotowiertarka 36 V o dużej wydajnośc.

Do produktu

TE DRS-6-A (02)

Wbudowany system odkurzania do wygodnego zbierania pyłu.

Do produktu

DD 30-W

Wiertnica diamentowa do wiercenia bez statywu, do otworów na kotwy i pręty zbrojeniowe.

Do produktu

TE-CX (SDS PLUS)



Do produktu

TE-CD (SDS PLUS)

Najwytrzymalsze wiertło udarowe do bezpyłowego wiercenia w betonie.

Do produktu

Czyszczenie wierconych otworów

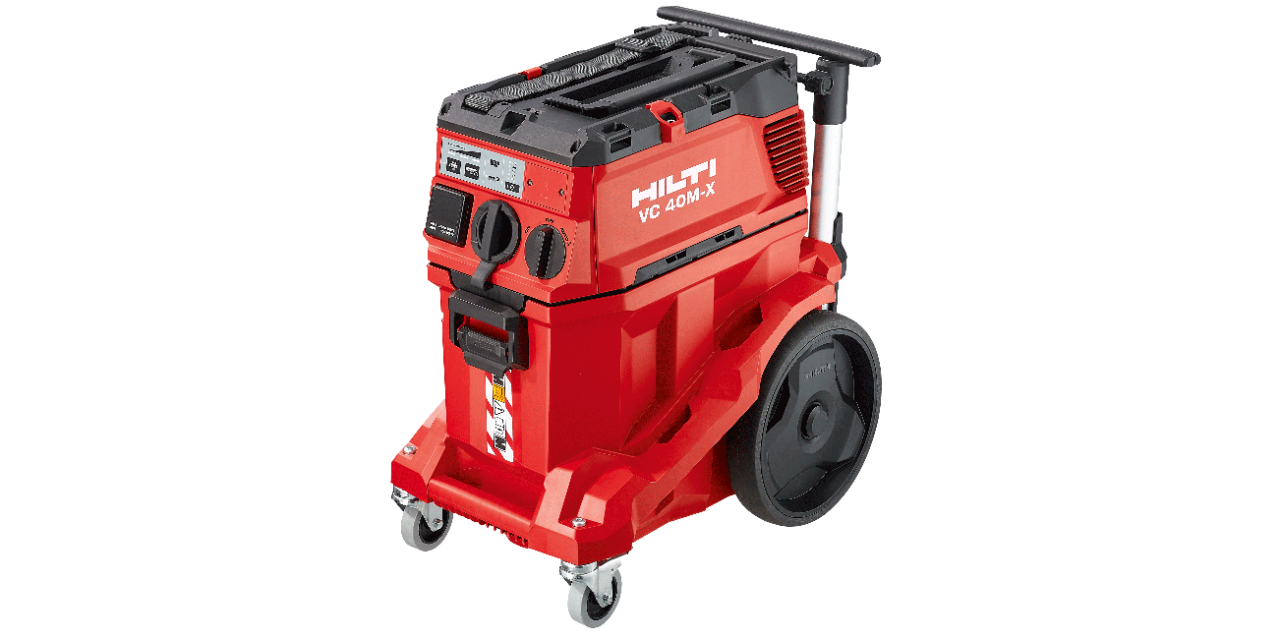

VC 40M-X

Uniwersalny odkurzacz z automatycznym czyszczeniem filtra, do zastosowań suchych i sporadycznie mokrych.

Do produktu

HIT-DL 14-55 + HIT-RB 14-55

Pompka i szczotka do czyszczenia otworów

Do produktu HIT-RB 14-55

Do produktu HIT-DL 14-55

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14-55

Dozownik akumulatorowy (22V) z akcesoriami do dozowania żywicy iniekcyjnej.

Do produktu HDE 500-A22

Do produktu HIT-VL 11

Do produktu HIT-SZ 14-55

Osadzanie kotew

SIW 6AT-A22

Zakrętarka z udarem stycznym 22 V

Do produktu

SI-AT-A22

Moduł dynamometryczny do SIW 6AT-A22 do mocowania kotew mechanicznych (HST3/2, HSA) zgodnie z ETA.

Do produktu

HS-SC

Urządzenie do osadzania HS-SC do HST3/2, HSA

Do produktu
