Mocowanie okładziny ściennej

Ogólne wymagania

Please enter alternative text here (optional)

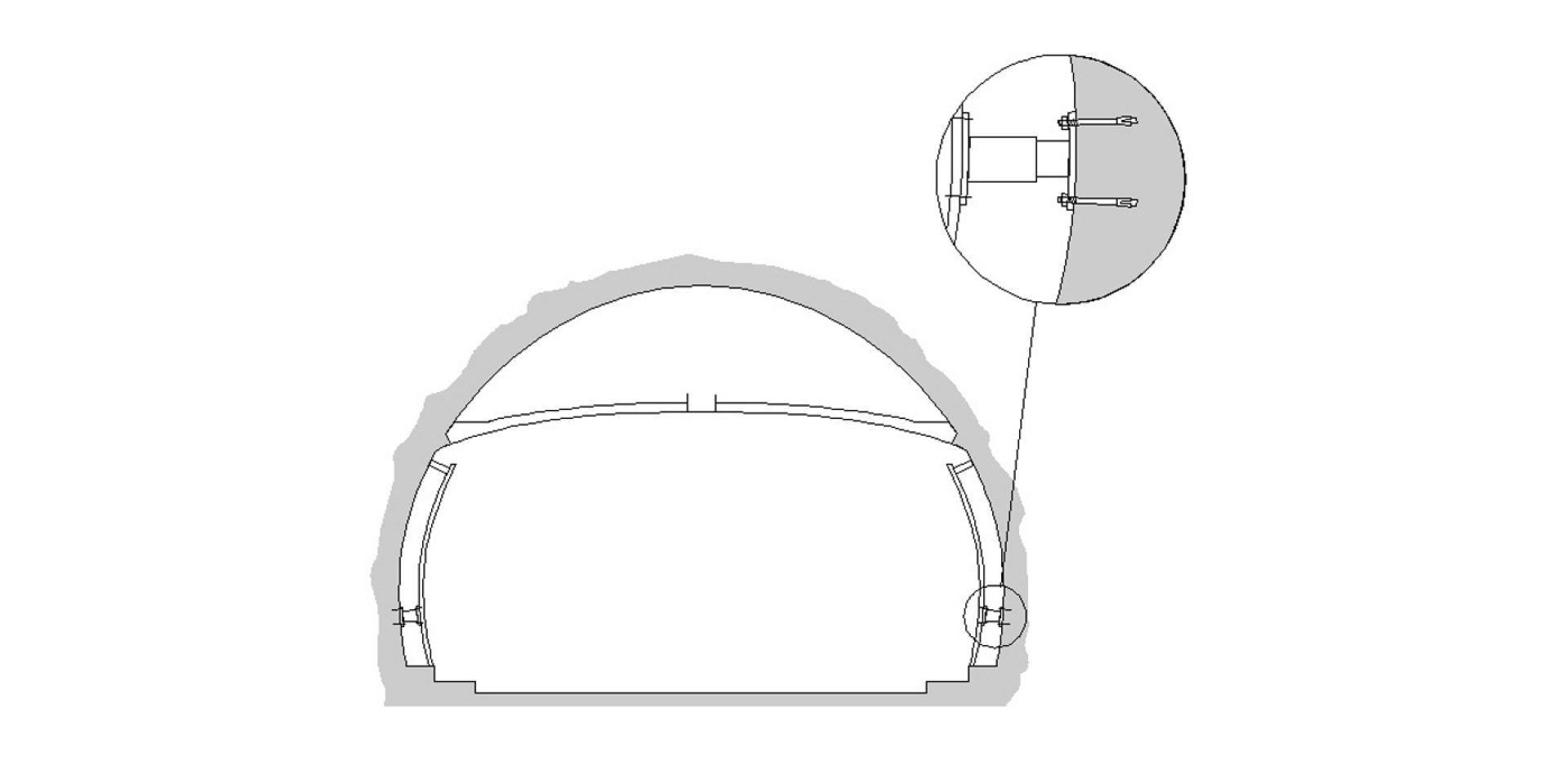

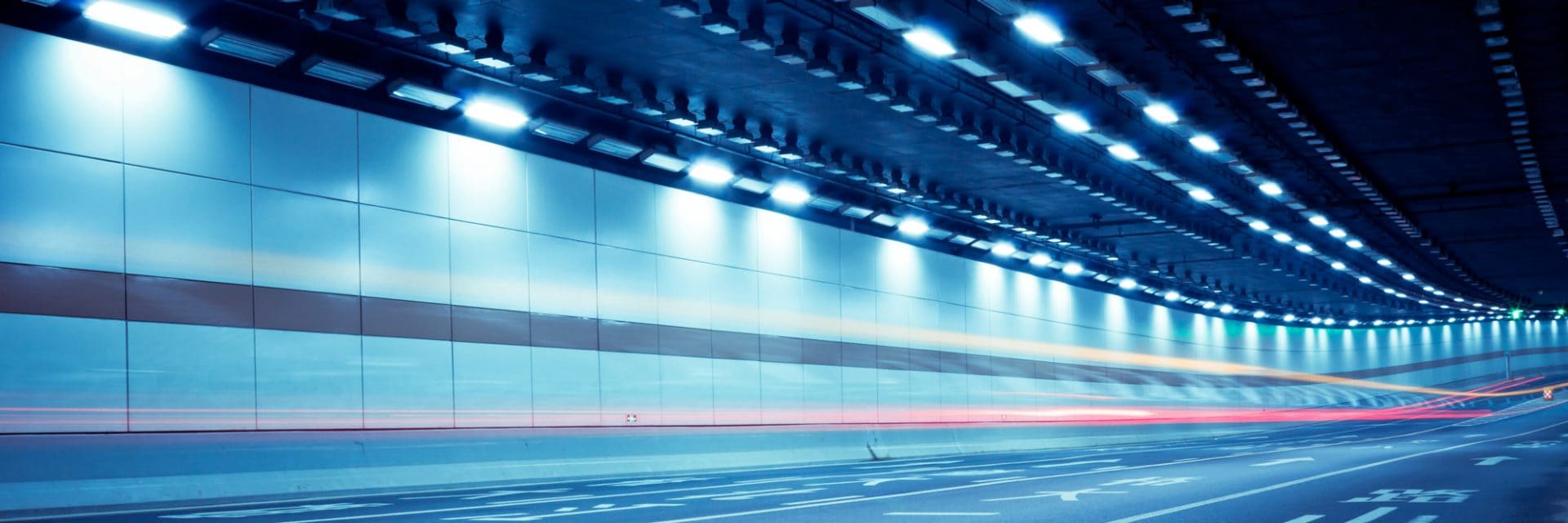

Okładziny ścienne stosowane są w celu ułatwienia czyszczenia tuneli, zmniejszenia hałasu, poprawy wentylacji oraz ukrycia kabli i rur. Okładzina daje również projektantom możliwość nadania tunelowi walorów estetycznych.

Wymagania dotyczące kotwienia okładzin ściennych

Element mocujący powinien być dobrany w zależności od rodzaju oddziaływania, jak również od okresu użytkowania. Wynikają z tego następujące wymogi:

System z aprobatą/oceną (ETA/KOT)
Oprogramowanie projektowe wraz z dokumentacją
Obciążenia ogniowe - Specyficzna dla projektu krzywa obciążenia ogniowego
Obciążenia zmęczeniowe
Obciążenia sejsmiczne
Obciążenia udarowe
Prosty i skuteczny montaż
Wymagana możliwość demontażu okładziny ściennej
Możliwość demontażu elementu kotwiącego / możliwość ponownego użycia

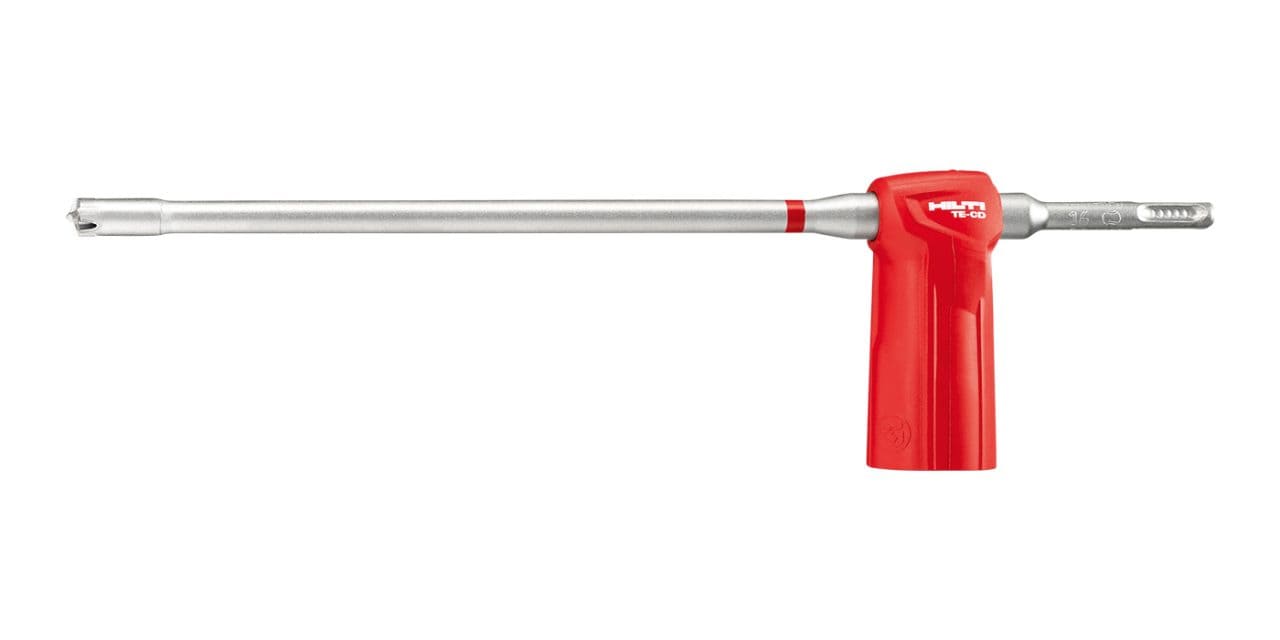

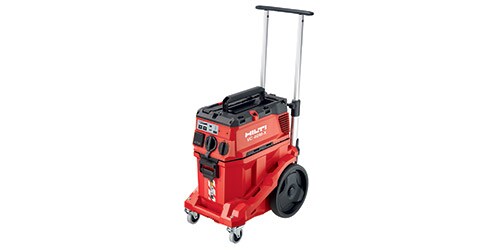

Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)
W zależności od warunków krajowych wymaga się A4 lub HCR
Uszczelnienie otworu

Projektowanie / Przepisy normatywne

Projektowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4
Projektowanie dla obciążeń zmęczeniowych zgodnie z EN 1992-4 (załącznik D) lub EOTA TR061
Projektowanie dla obciążeń wywołanych trzęsieniem ziemi zgodnie z EN1992-4
Kwalifikowanie zgodnie z EAD 330232-00-0601 (kotwy mechaniczne)
Kwalifikowanie zgodnie z EAD 330499-00-0601 (kotwy chemiczne)
Kwalifikowanie zgodnie z EAD 330250-00-0601 (obciążenia zmęczeniowe)
Krzywe pożarowe różne w różnych normach krajowych (ISO 834, HCM, RWS, ZTV-ING)
Naprężenia uderzeniowe zgodnie z wytycznymi dotyczącymi badań BZS

Optymalne zamocowanie do okładzin ściennych

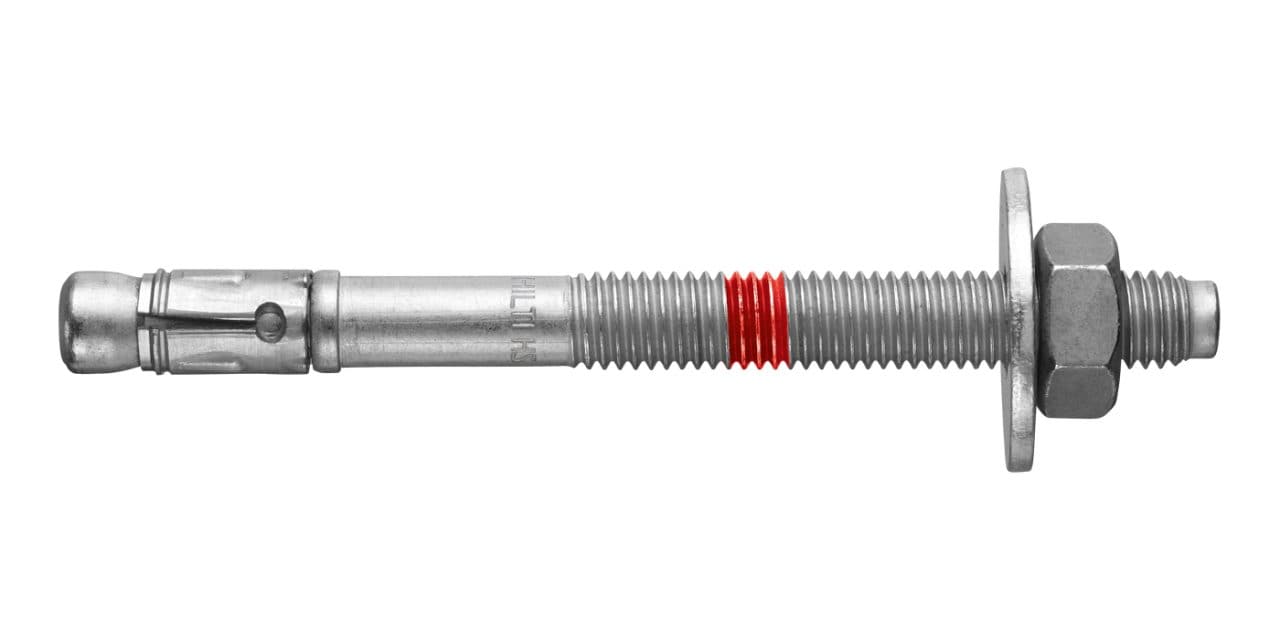

HST3-R

ETA-98/0001
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
Trzęsienie ziemi dla kategorii C1 i C2
Raport z badań dla obciążeń udatowych wg wytycznych BZS
Szybkie osadzanie za pomocą narzędzia AT, bezpieczne osadzanie z zastosowaniem technologii Hilti SafeSet
Demontaż elementu kotwiącego nie jest możliwy

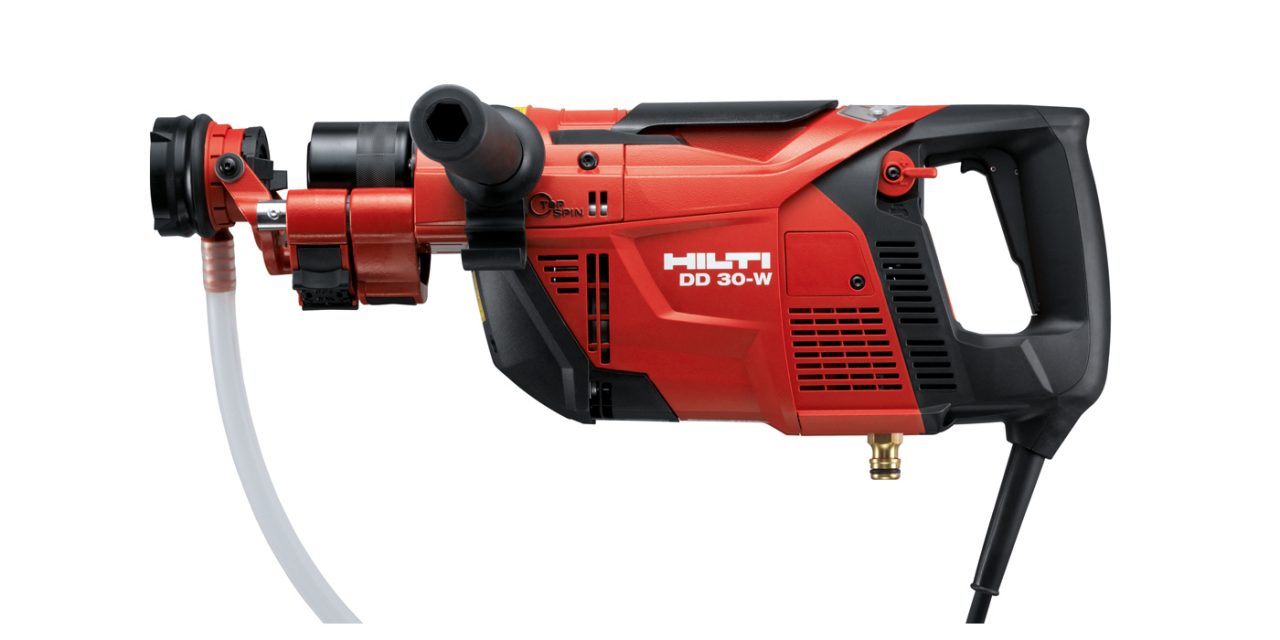

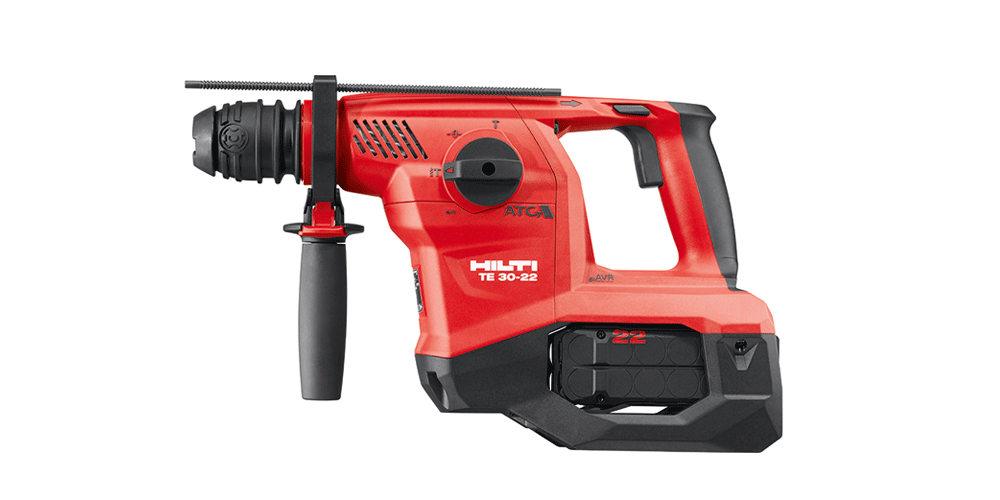

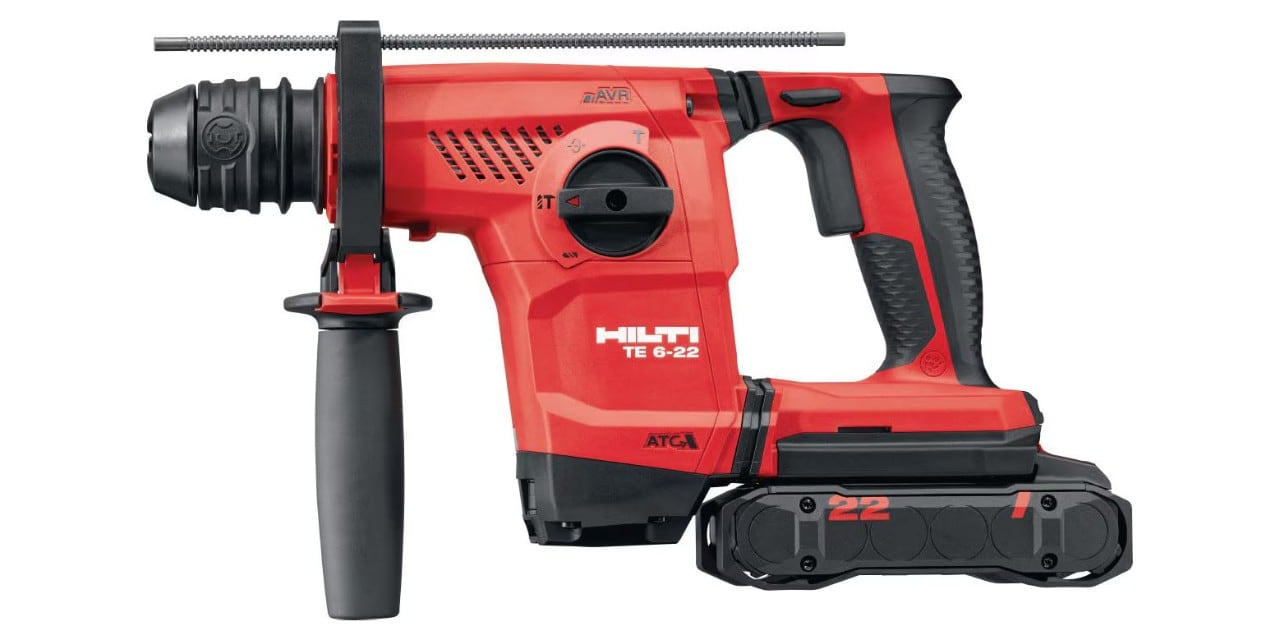

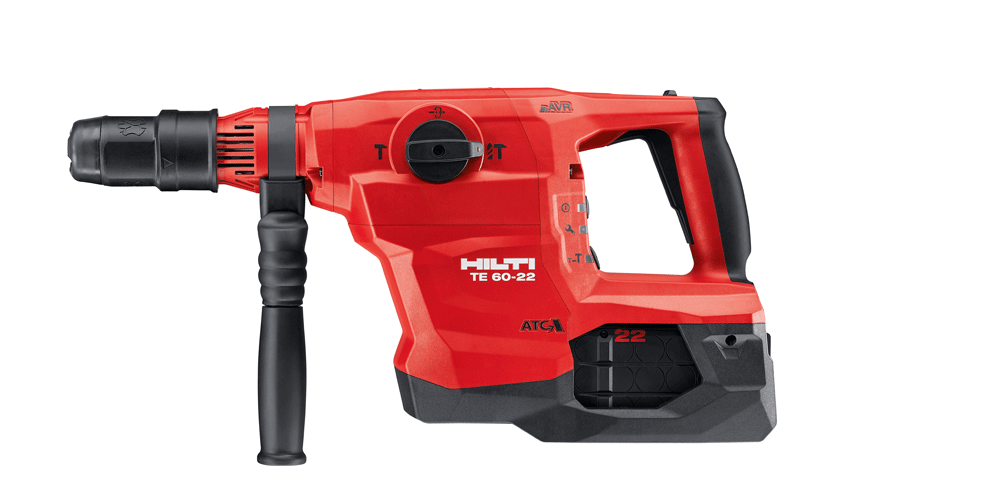

Odpowiednie do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)
Materiał A4 i HCR (1.4529) dostępny

Dowiedz się więcej

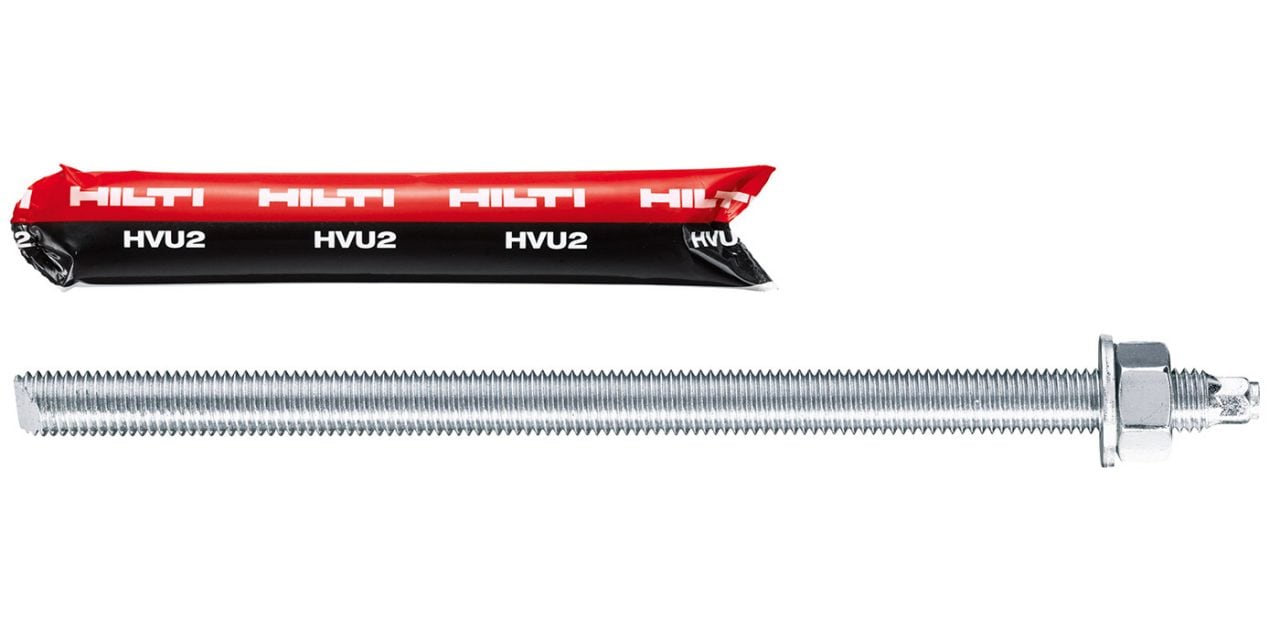

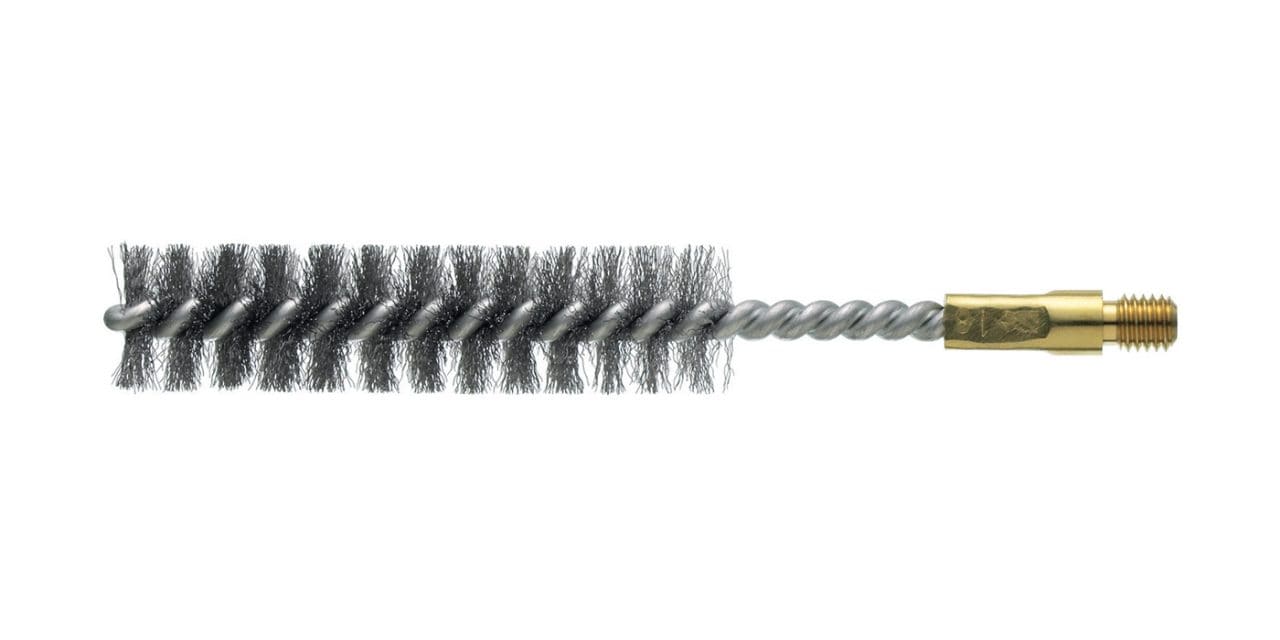

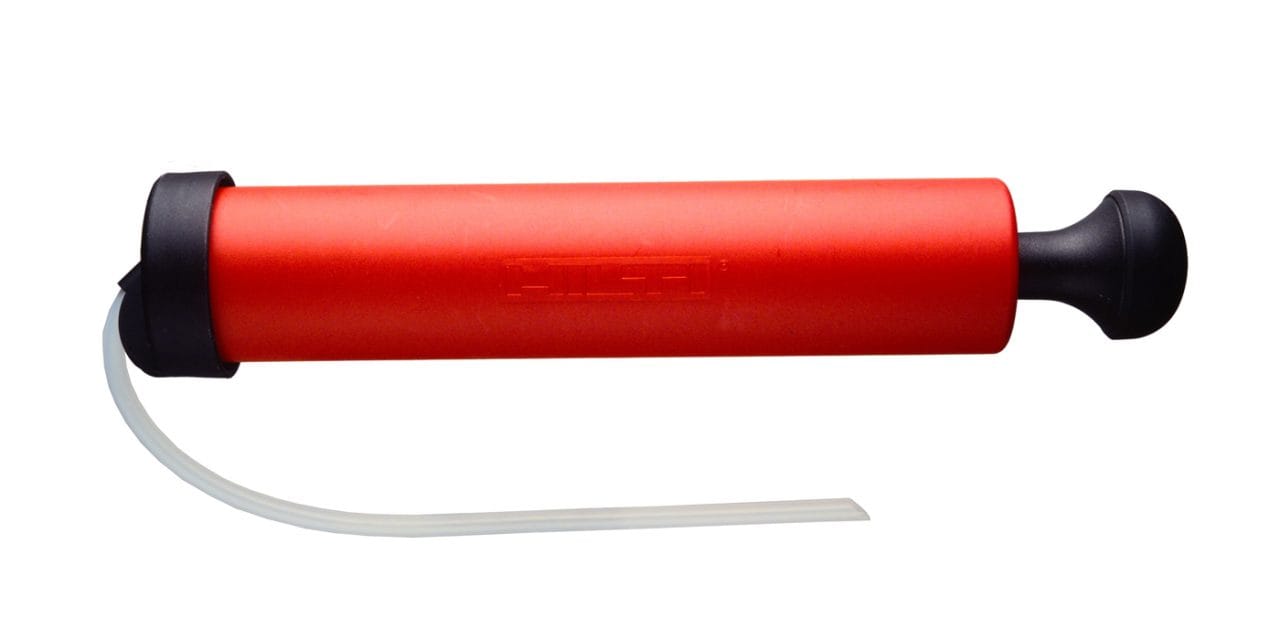

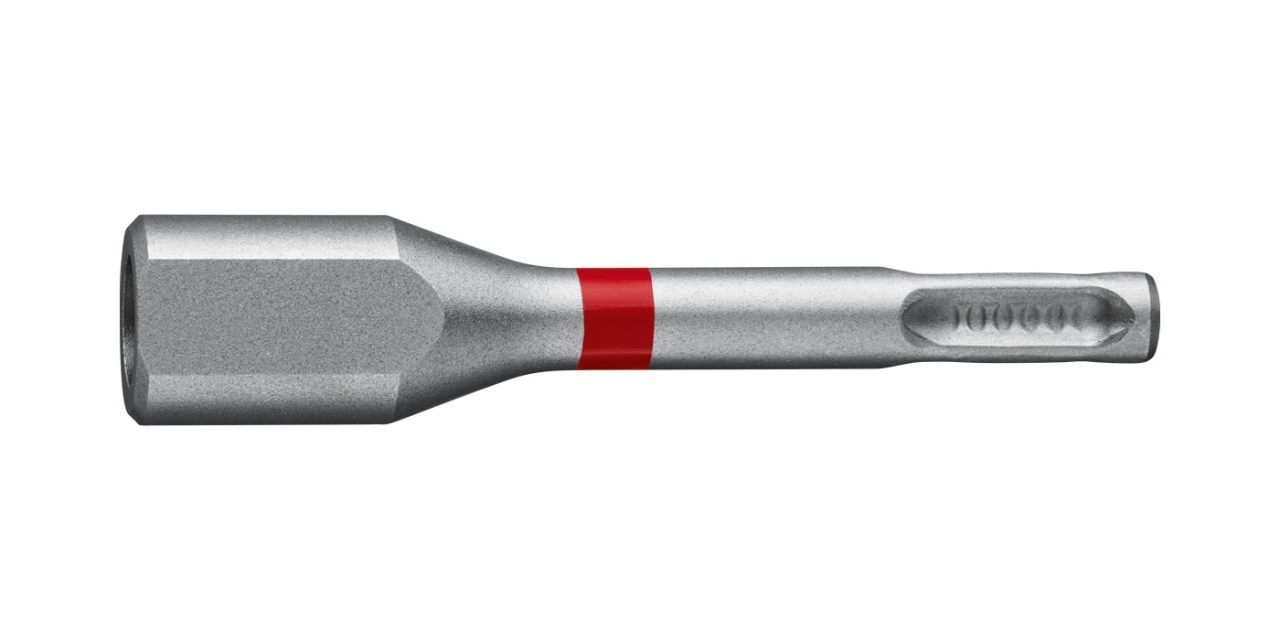

HVU2 + HAS-U A4

ETA-16/0515 Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
Obciążenie sejsmiczne dla kategorii C1 i C2
Szybkie osadzanie bez systemów iniekcyjnych
Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)
Dostępny materiał A4 i HCR (1.4529)

Do produktu HVU 2 HSU A4

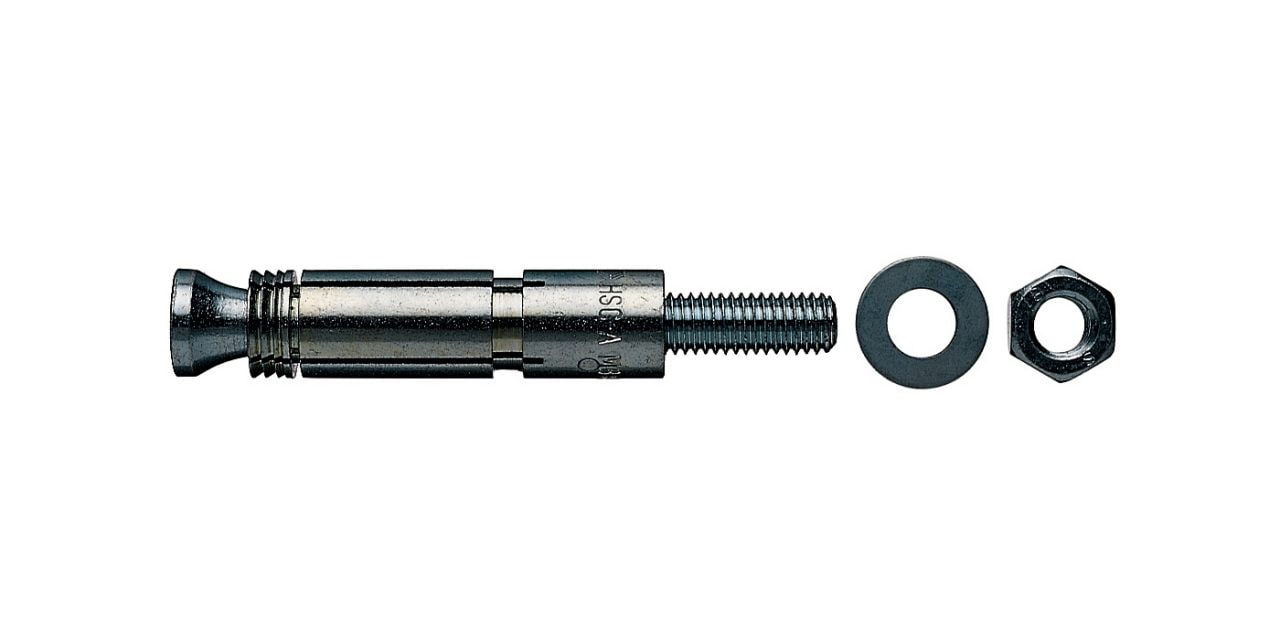

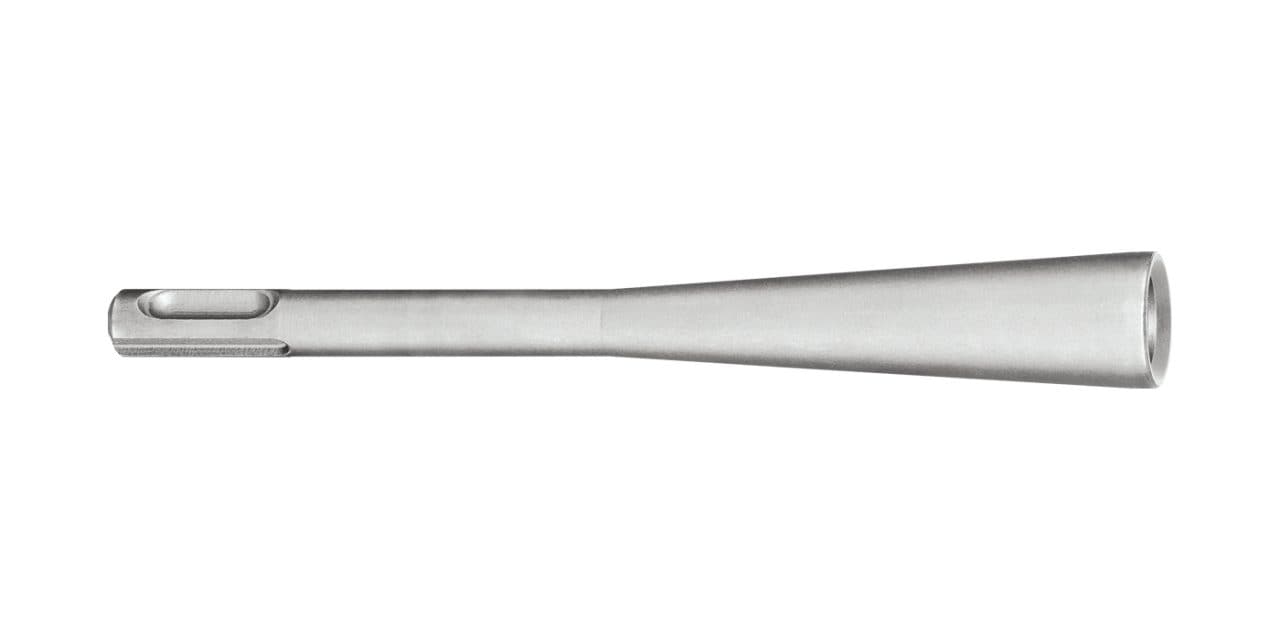

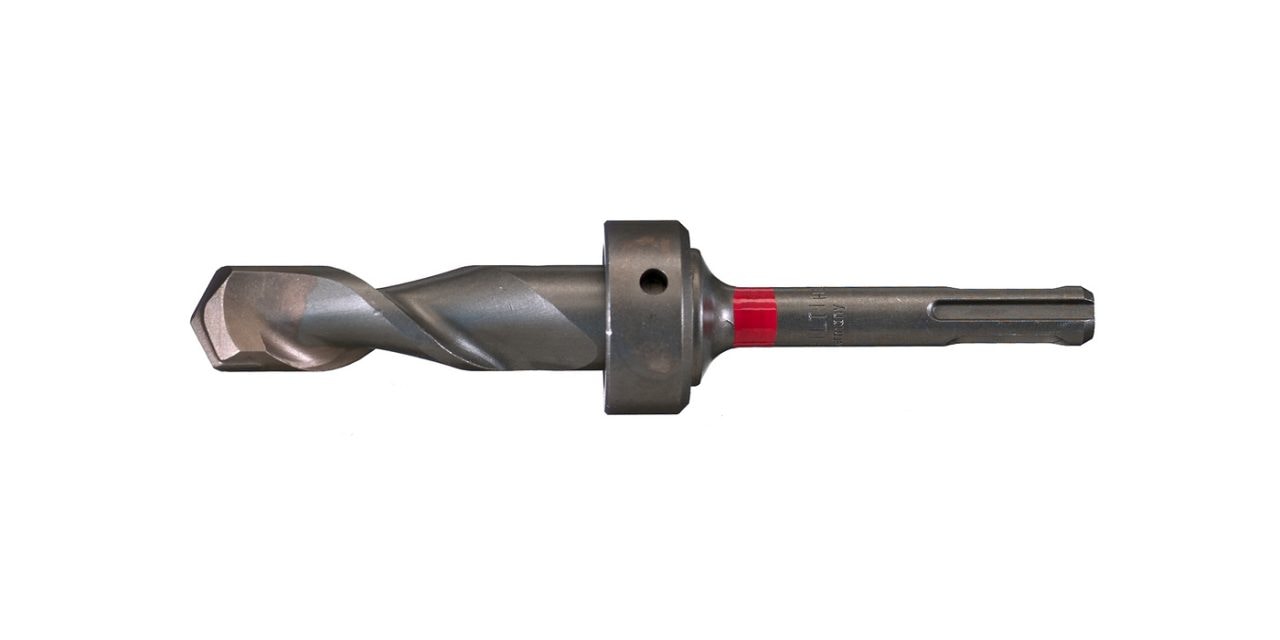

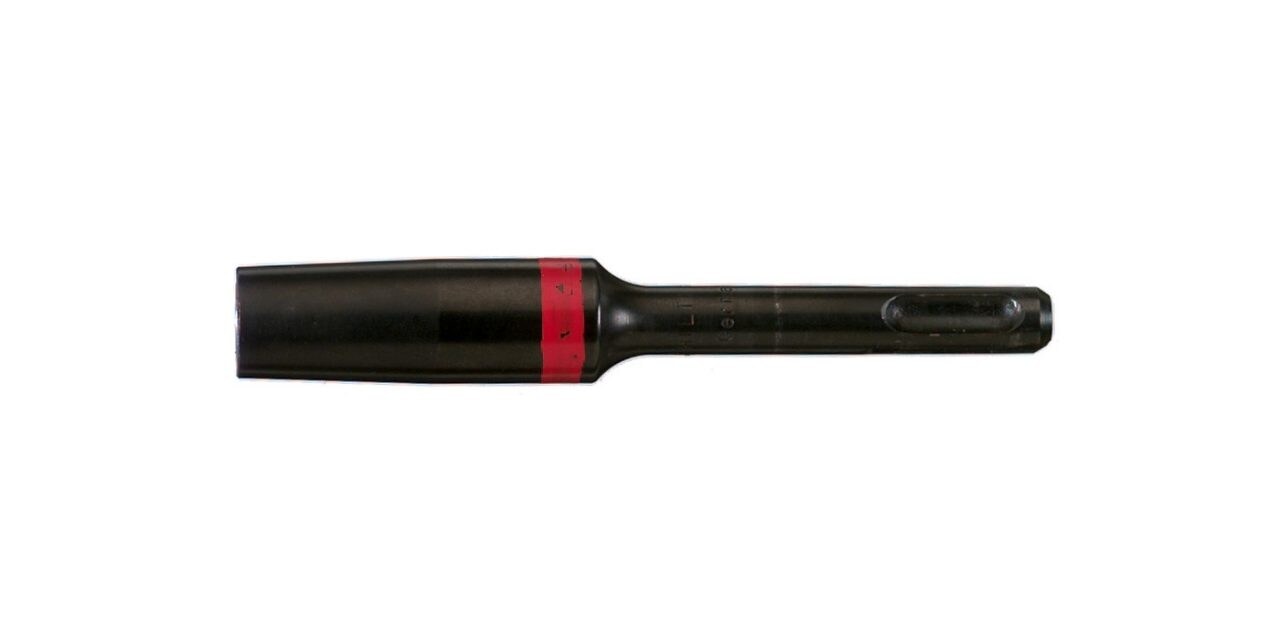

HSC-AR

ETA-02/0027
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Mała głębokość osadzenia
Automatyczne podcięcie
Raport z badań ogniowych IBMB Braunschweig & Warringtonfire
Materiał A4 dostępny

Do produktu HSC-AR

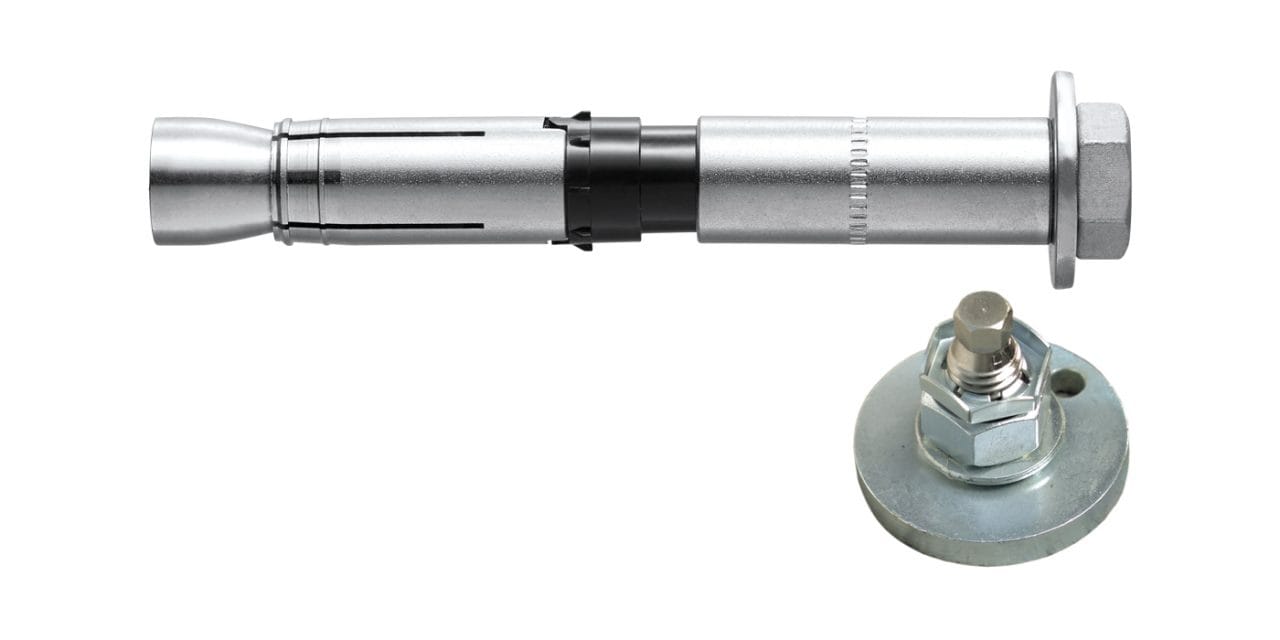

HSL3-R + Dynamik-Set

ETA-02/0042
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążenia ogniowego: ISO 834
Możliwa ocena techniczna obciążenia zmęczeniowego zgodnie z danymi technicznymi
Obciążenie sejsmiczne dla kategorii C1 i C2
Raport z badań obciążeń udarowych zgodnie z wytycznymi BZS
Element klinowy zapobiega obracaniu się kotwy w otworze i tym samym zapewnia bezpieczne zamocowanie elementu mocowanego
Możliwy demontaż okładziny ściennej przy użyciu HSL-3G-R
Demontaż elementu kotwiącego możliwy tylko przy użyciu M20
Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. przy użyciu wiertnicy diamentowej DD-30W i DD EC-1)
Materiał A4 dostępny

HSL3-R

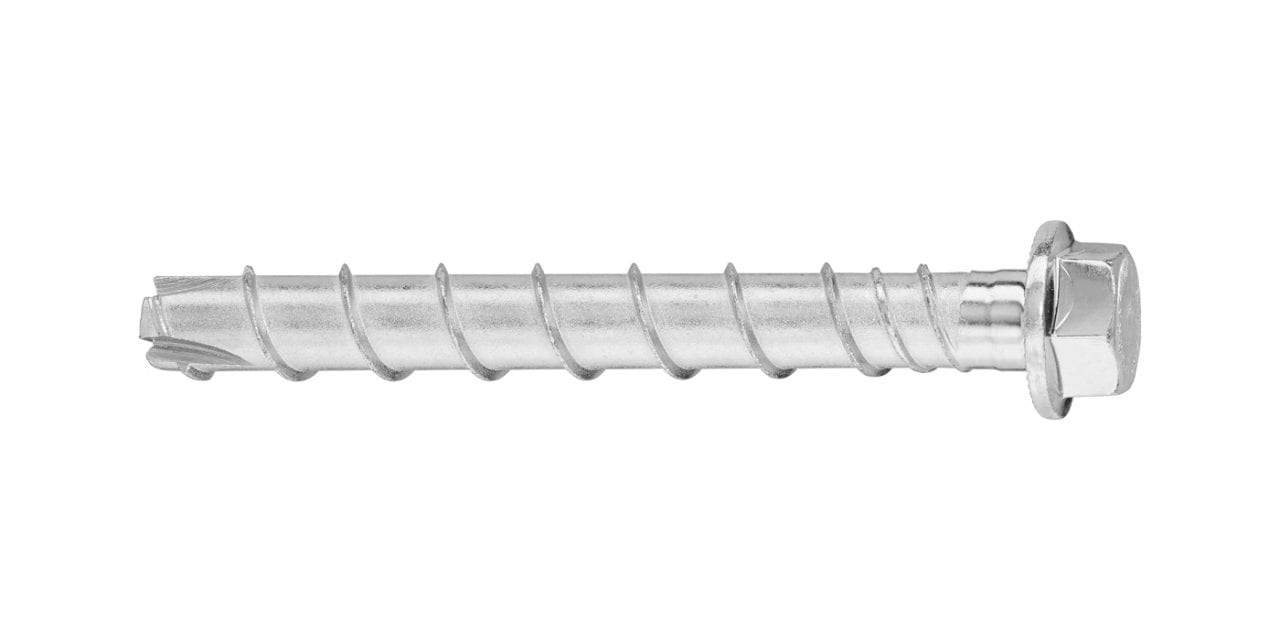

HUS4-HR

ETA-08/0307
Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
Obciążenia sejsmiczne dla kategorii C1
Nie badane pod kątem obciążeń udarowych

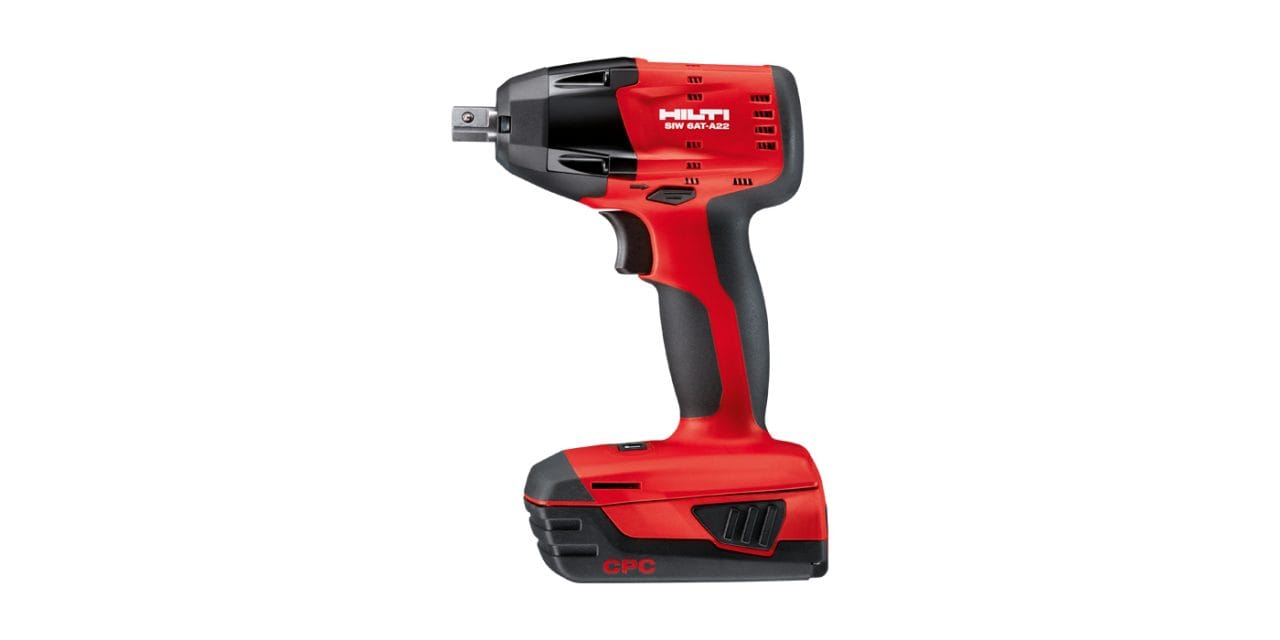

Szybkie osadzenie z użyciem zakrętarki z udarem stycznym Hilti
Możliwy demontaż okładziny ściennej
Możliwy demontaż elementu kotwiącego
Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. przy użyciu wiertnicy diamentowej DD-30W i DD EC-1)
Materiał A4 dostępny

HUS4-HR

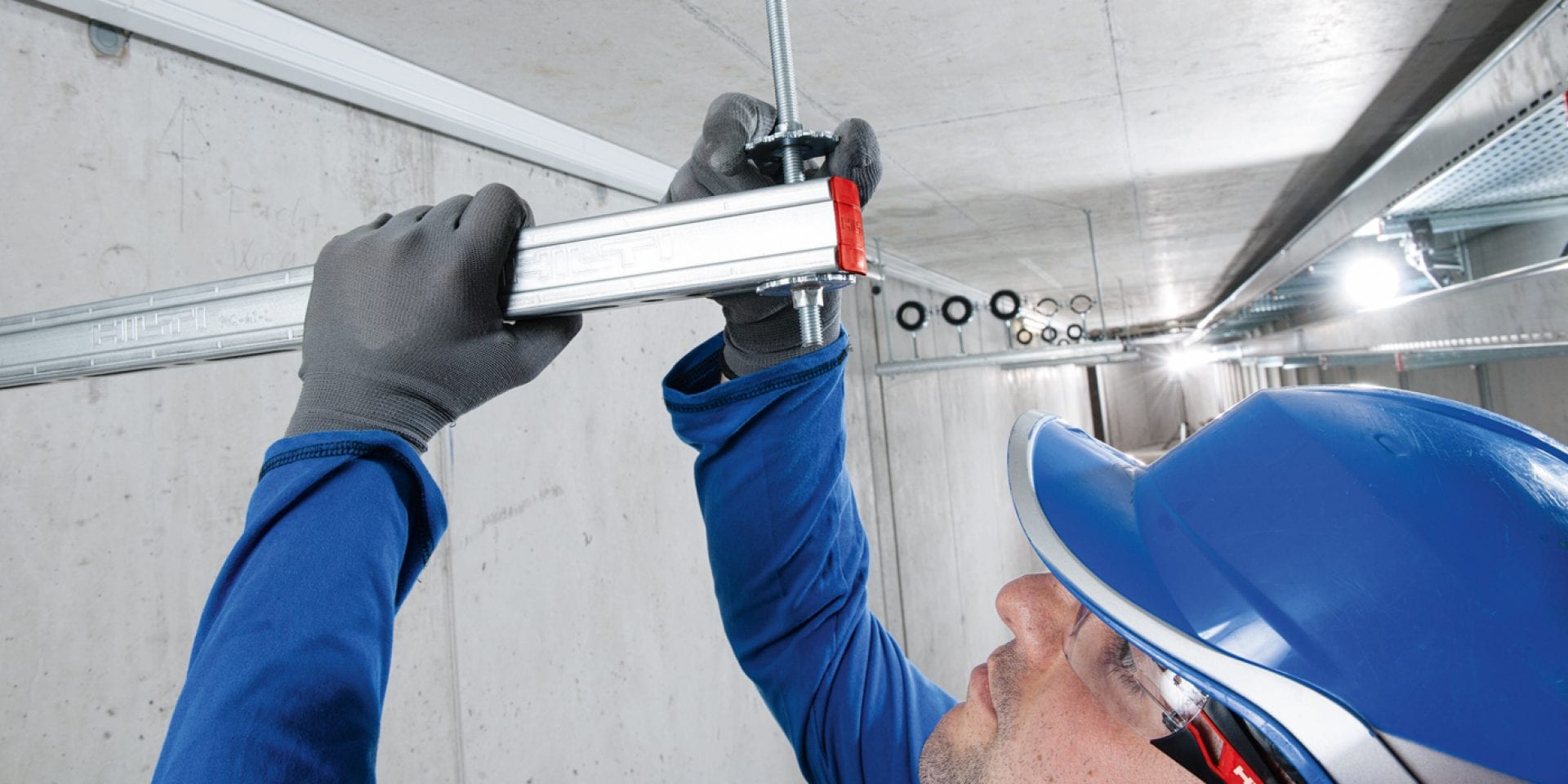

Podkonstrukcja okładzin - System instalacyjny MQ

Oprogramowanie projektowe Profis Installation wraz z dokumentacją
Możliwa opinia sporządzona przez Hilti
Możliwość wielokrotnego użytku
Dostępne w wersji ze stali ocynkowanej galwanicznie, ocynkowanej ogniowo i A2 / A4 - Idealne do zastosowania w tunelach bezpieczeństwa, pomieszczeniach technicznych i centrach sterowania. Punkty stałe i przesuwne dostępne w ramach systemu
Elastyczność w montażu i projektowaniu
Możliwa prefabrykacja
Brak konieczności spawania
