Tymczasowe mocowanie urządzeń wentylacyjnych, oświetleniowych i pomiarowych

Ogólne przepisy i wymagania

Wyróżnia się trzy zastosowania:

mocowanie systemów wentylacyjnych
mocowanie oświetlenia
mocowanie urządzeń pomiarowych

Systemy wentylacyjne:

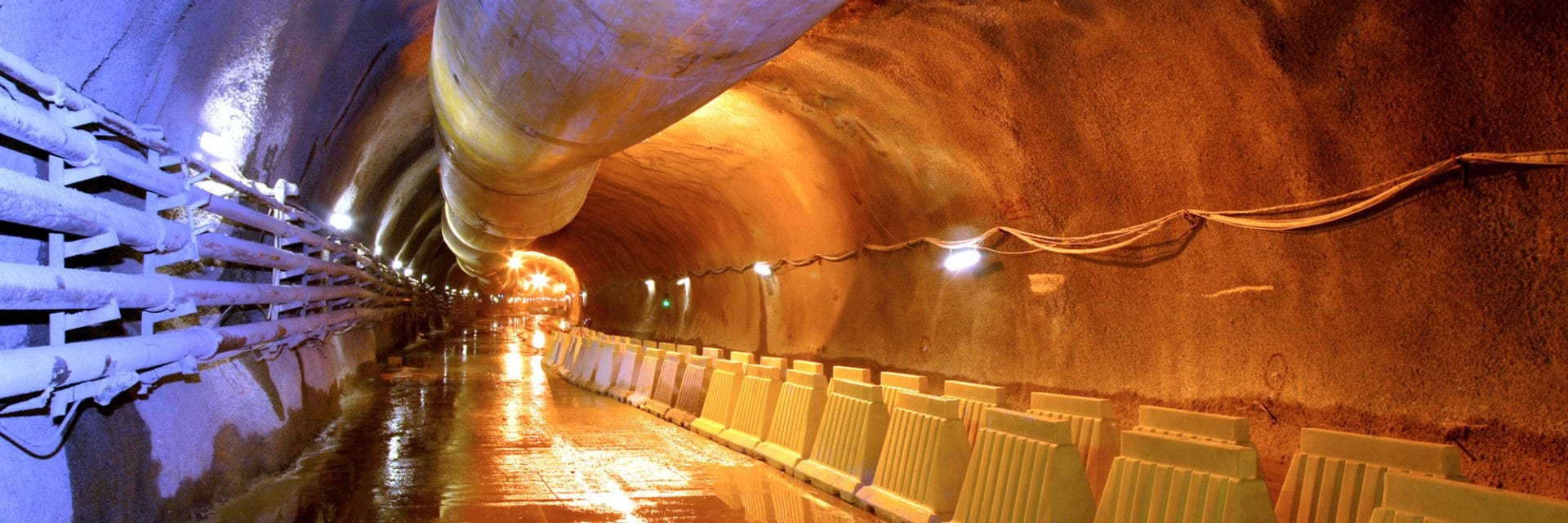

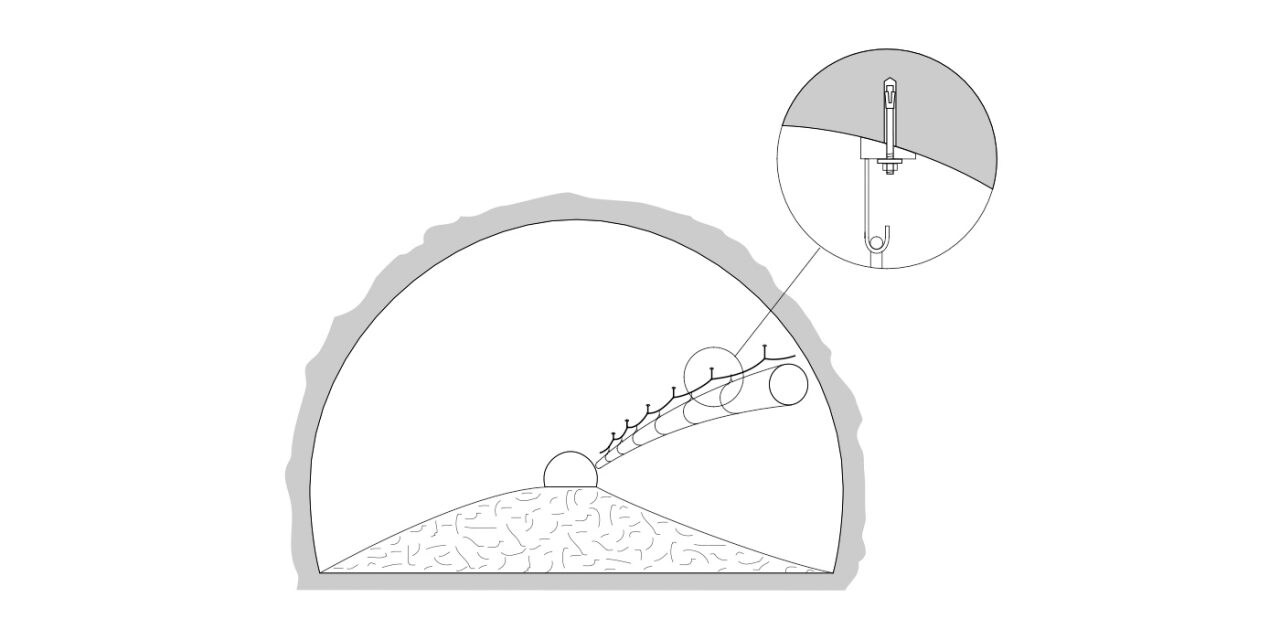

Podczas budowy i prac modernizacyjnych w tunelu należy zapewnić odpowiednią wentylację w celu zmniejszenia ryzyka dla zdrowia. Wentylacja może być również stosowana do chłodzenia tunelu. Przewody wentylacyjne (rury z tworzywa sztucznego) służące do czasowej wentylacji podczas budowy tunelu są zwykle podwieszane do haka drucianego mocowanego do stropu tunelu. Wymogi dotyczące odporności na korozję zazwyczaj są pomijane w przypadku mocowań tymczasowych.

Oświetlenie:

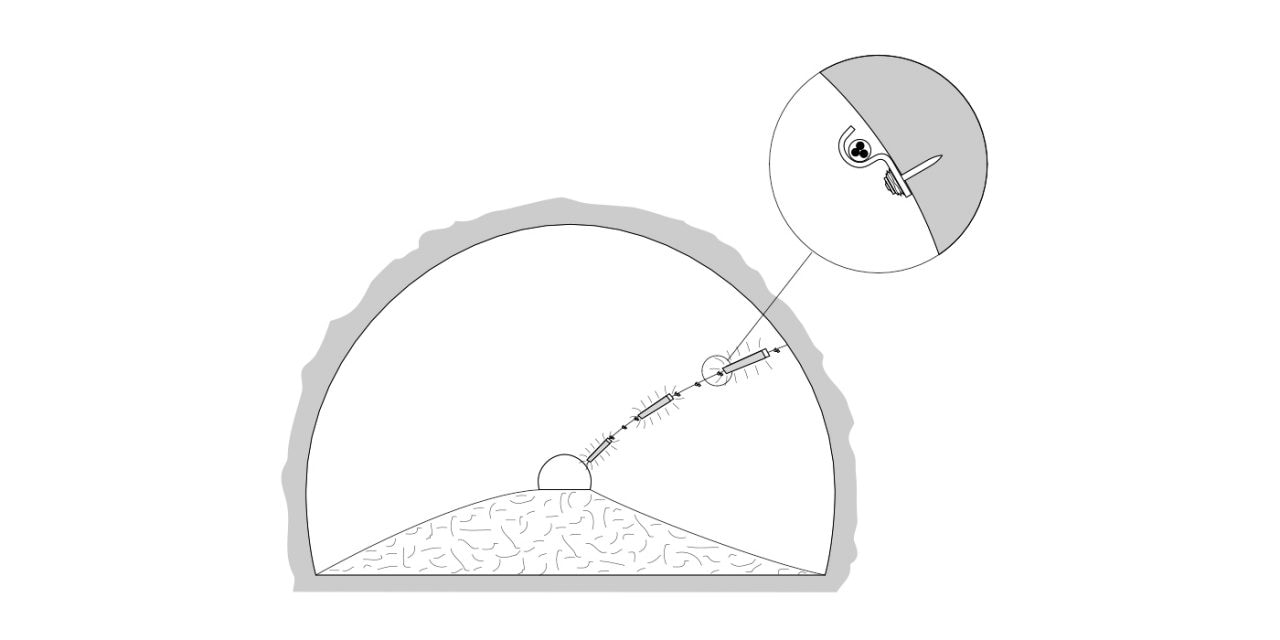

Podczas budowy i prac modernizacyjnych w tunelu należy zapewnić odpowiednie oświetlenie. W tym celu tymczasowo mocuje się kable i oświetlenie do ściany tunelu. Wymogi dotyczące odporności na korozję zazwyczaj są pomijane w przypadku mocowań tymczasowych.

Urządzenia pomiarowe:

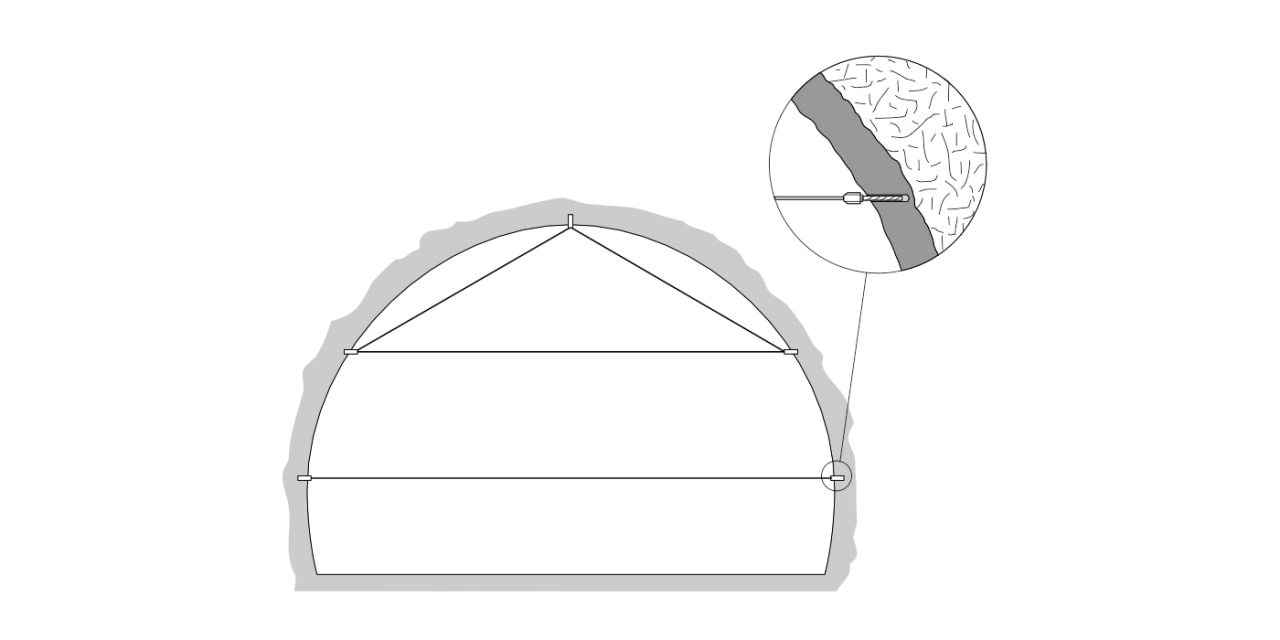

Do badań terenowych wymagane są punkty odniesienia i stałe punkty wzdłuż tunelu. Dodatkowo zainstalowane są ekstensometry do kontroli zbieżności przekroju poprzecznego tunelu.

Wymagania dotyczące tymczasowego kotwienia wentylacji

Systemy wentylacyjne:

Zadaniem elementu mocującego jest zabezpieczenie pozycji przewodów powietrza. Ze względu na fakt, iż jest to jedynie tymczasowe zastosowanie, można użyć ocynkowanych elementów mocujących. Z reguły brak jest określonych wymogów dotyczących tego zastosowania w odniesieniu do elementów mocujących. Jako łącznik stosuje się zwykle zamknięte lub otwarte oczko, do którego jest podwieszony lub przyłączony przewód wentylacyjny. Dostępne są różne średnice.
Szybkie i bezpieczne osadzanie

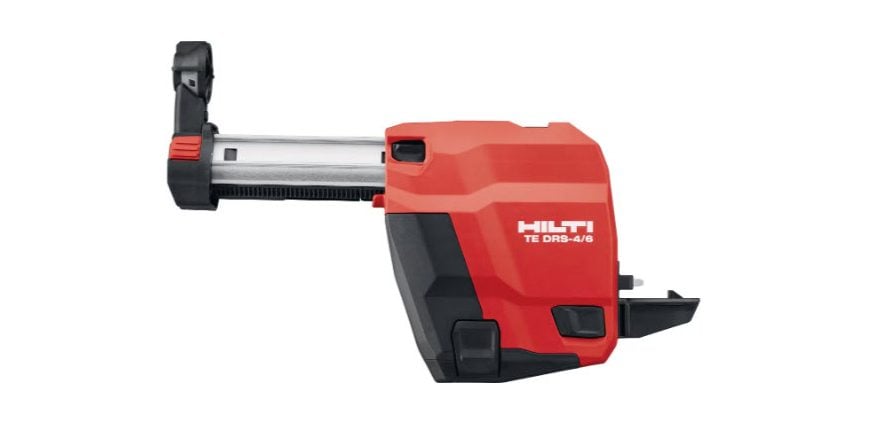

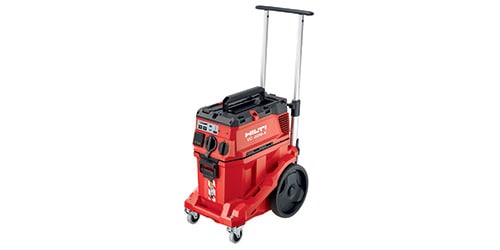

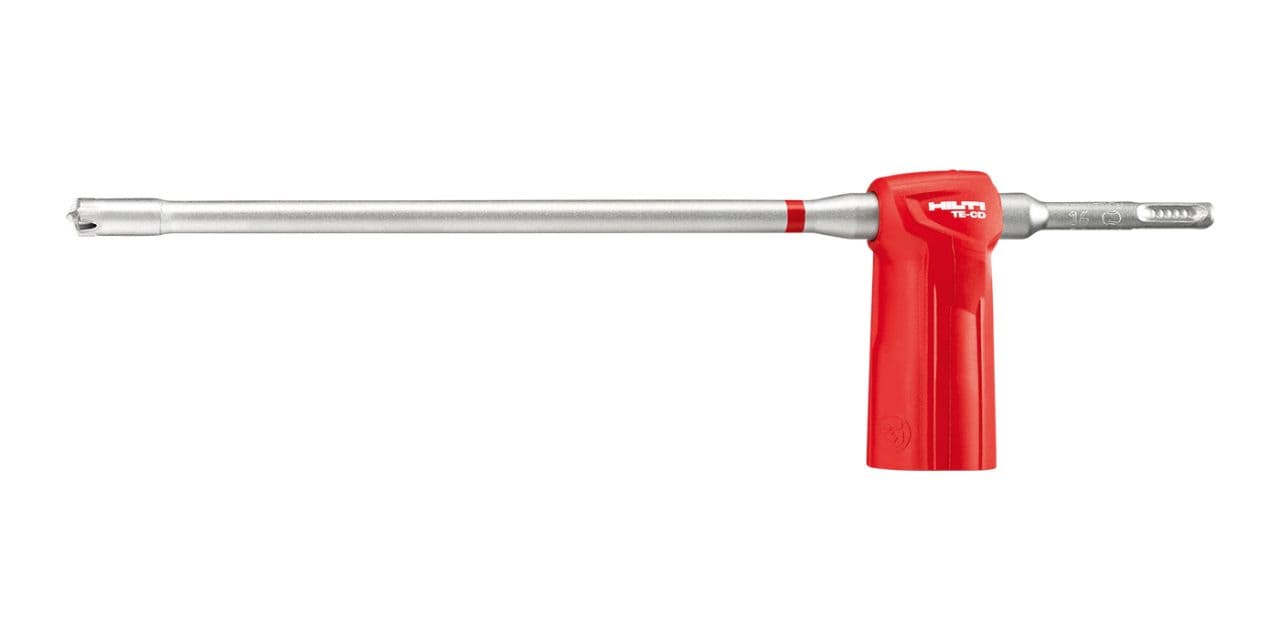

Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)
Aby uniknąć zacieków z rdzy, może być wymagany wariant A4.
Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)

Oświetlenie:

Zadaniem elementu mocującego jest zapewnienie przybliżonego położenia oświetlenia tymczasowego podczas fazy drążenia tunelu. Ze względu na fakt, iż jest to zwykle tymczasowe zastosowanie, można użyć ocynkowanych elementów mocujących. Z reguły brak jest określonych wymogów dotyczących tego zastosowania w odniesieniu do elementów mocujących. Dostępne są różne średnice
Aby uniknąć zacieków z rdzy, może być wymagany wariant A4
Szybkie i bezpieczne osadzanie
Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)

Urządzenia pomiarowe:

Ze względu na fakt, iż zwykle jest to tymczasowe zastosowanie, można użyć ocynkowanych elementów mocujących. Z reguły brak jest określonych wymogów dotyczących tego zastosowania w odniesieniu do elementów mocujących. Dostępne są różne średnice
Aby uniknąć zacieków rdzy, może być wymagany wariant A4
Szybkie i bezpieczne osadzanie
Specjalne wymogi dotyczące montażu (bezpyłowo, metoda wiercenia)

Projektowanie / Przepisy normatywne

Projektowanie z uwzględnieniem obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4 możliwe, ale zazwyczaj nie wymagane dla tymczasowych mocowań.

Optymalny element kotwiący do tymczasowego mocowania systemów wentylacyjnych

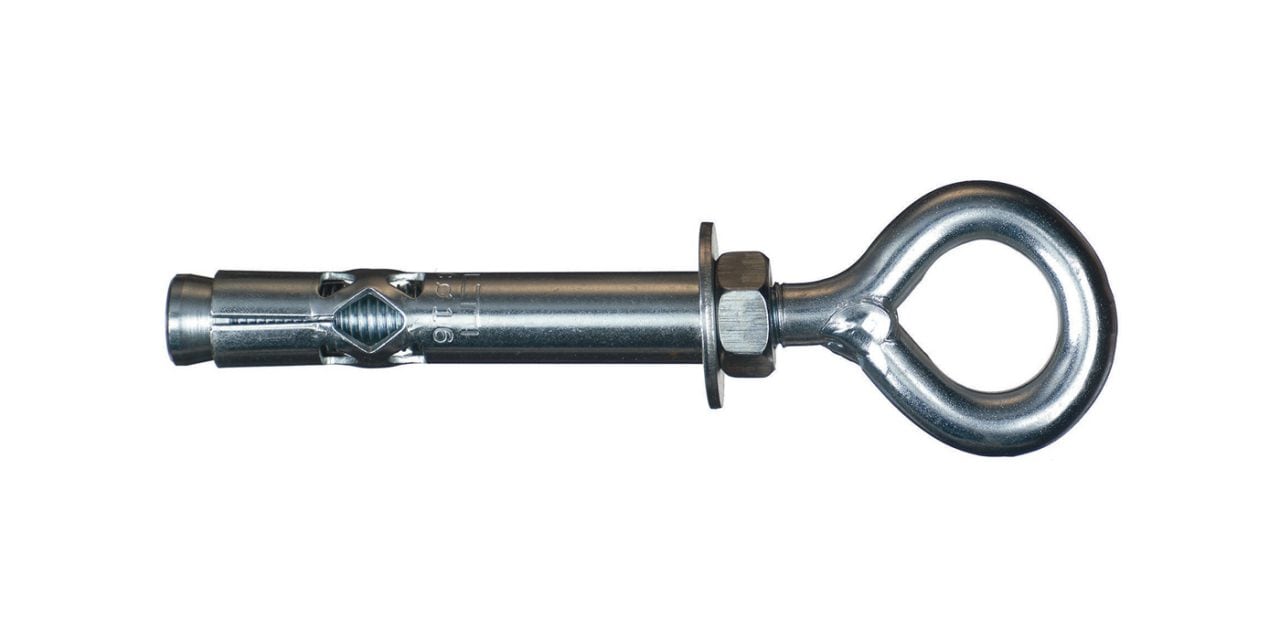

HLC-EC M8x40

Dane techniczne dla rozmiarów M5-M16
Wstępnie zmontowana kotwa, co gwarantuje prosty i szybki montaż
Wariant z oczkiem (oczko zamknięte)
Tylko otwory wiercone udarowo
Praktyczny symbol wytłoczenia w tulei wskazuje, które wiertło należy zastosować
Dostępne w wersji ocynkowanej

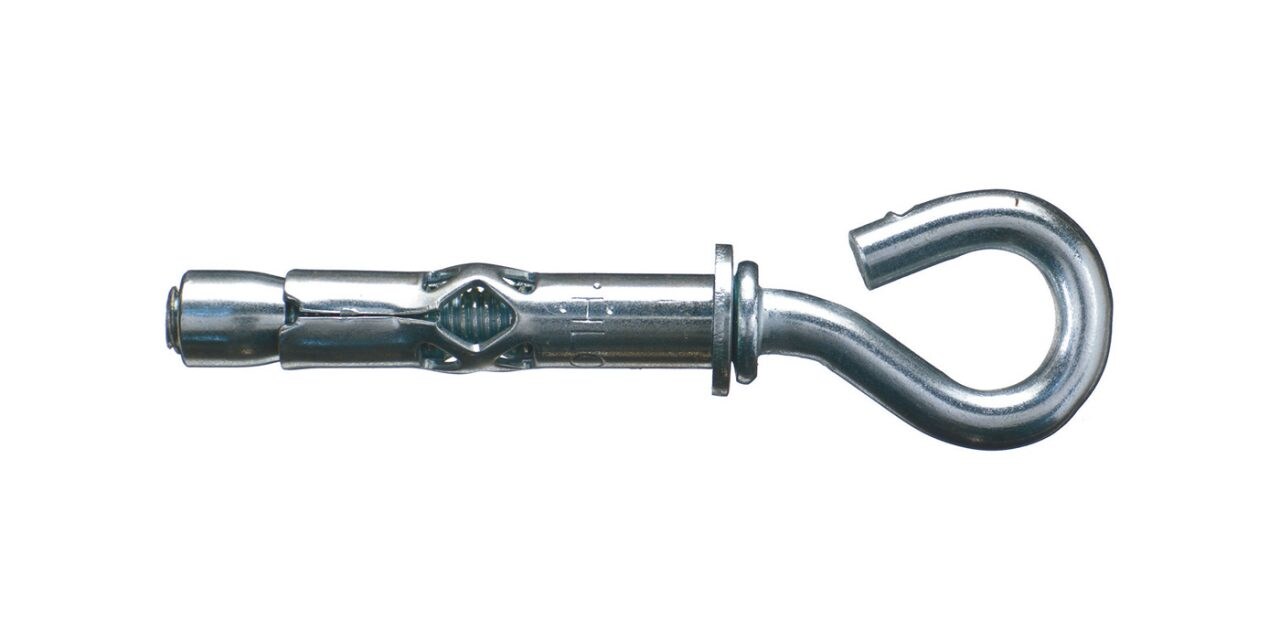

HLC-EO M8x40

Dane techniczne dla wielkości M5-M16
Wstępnie zmontowana kotwa, co gwarantuje prosty i szybki montaż
Tylko otwory wiercone udarowo
Praktyczny symbol wytłoczenia na tulei wskazuje, którego wiertła należy użyć
Dostępne w wersji ocynkowanej

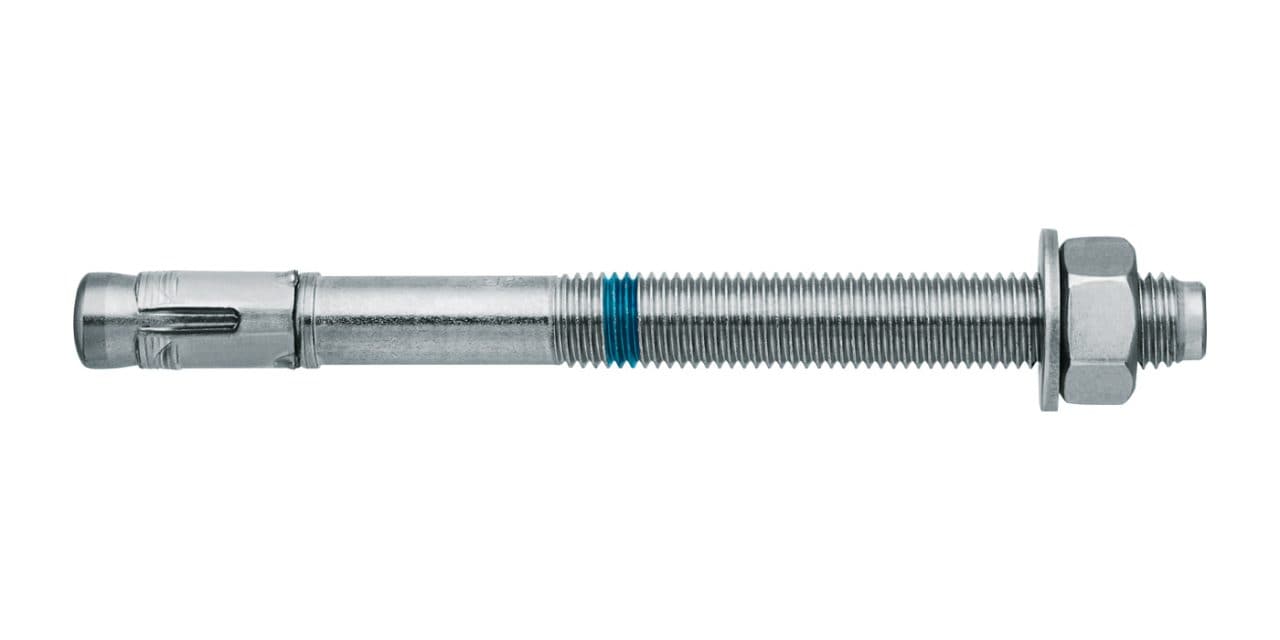

HSA (M6)

ETA-11/0374
Oprogramowanie projektowe Profis Engineering wraz z dokumentacją
Szybkie osadzanie z zastosowaniem modułu AT - technologia Hilti SafeSet
Odpowiednia do otworów wierconych udarowo
Dostępny materiał A2, A4 i wariant ocynkowany

Do produktu

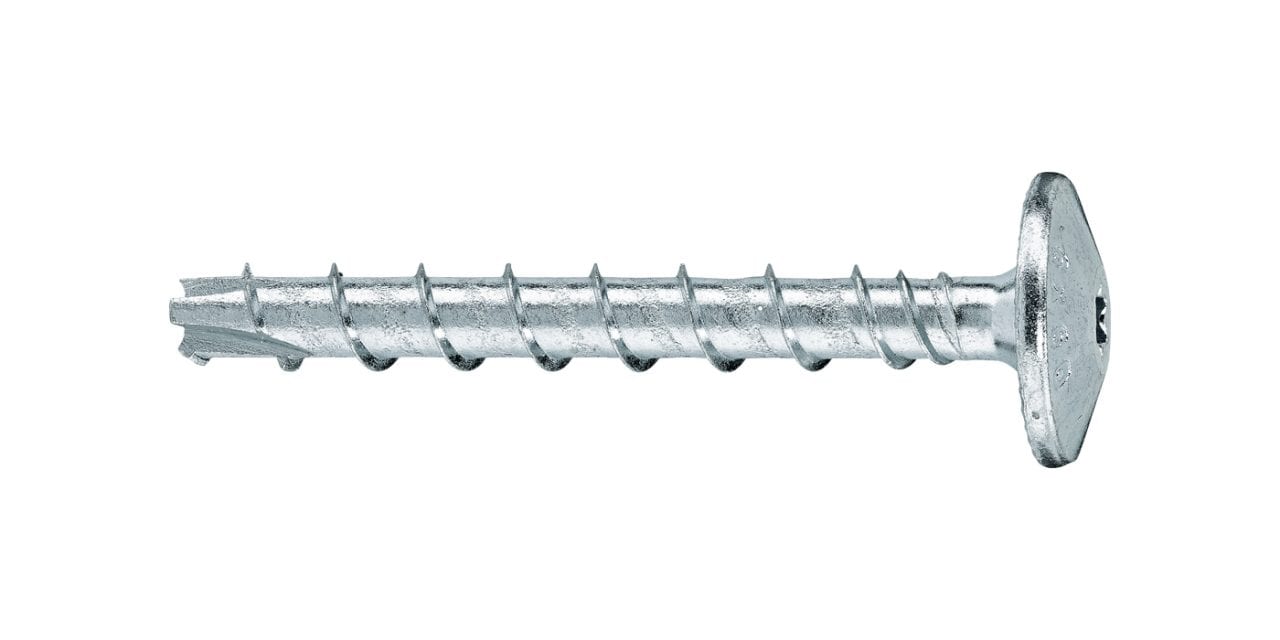

HUS3-P6

Aprobata ETA-13/1038 DiBt (Z-21.8-2018) do wielokrotnego użytku w świeżym betonie, do zastosowań tymczasowych
Oprogramowanie do projektowania Profis Engineering wraz z dokumentacją
Możliwość regulacji śruby
Dostępna w wersji ocynkowanej
Natychmiastowe obciążenie
Niezawodne i szybkie osadzanie, większa produktywność dzięki mniejszej ilości wierceń i mniejszej liczbie kroków roboczych niż w przypadku tradycyjnych kotew
Kotwa do betonu HUS3-P umożliwia łatwe usunięcie elementu mocującego i jego ponowne wykorzystanie w następnym projekcie tunelu

Do produktu

Optymalny element kotwiący do tymczasowego mocowania urządzeń pomiarowych

HUS4-H

Ocena techniczna DIBt (Z-21.8-2137) do wielokrotnego użytku w świeżym betonie, do zastosowań tymczasowych
Oprogramowanie do projektowania Profis Engineering wraz z dokumentacją
Możliwość regulacji śruby
A4 dostępne dla HUS-HR, HUS3 dostępne w wariancie z powłoką wielowarstwową (HUS HF)
Natychmiastowe obciążenie
Niezawodne i szybkie osadzanie, większa produktywność dzięki mniejszej ilości wierceń i mniejszej liczbie kroków roboczych niż w przypadku tradycyjnych kotew
Kotwa do betonu HUS3-P umożliwia łatwe usunięcie elementu mocującego i jego ponowne wykorzystanie w kolejnym projekcie tunelu

Do produktu
