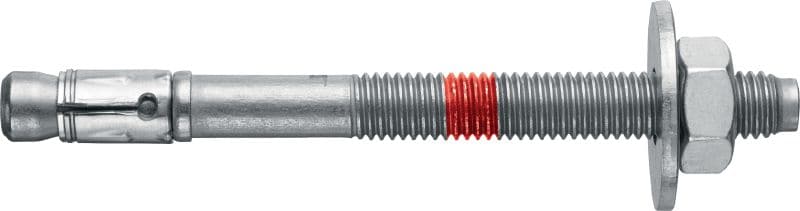

Kotwa klinowa ze stali nierdzewnej HST3-R BW

Najwytrzymalsza kotwa klinowa do wymagających obciążeń statycznych i sejsmicznych, do osadzania w betonie spękanym (stal nierdzewna A4, duża podkładka)

Materiał, korozja: Stal nierdzewna, A4
Konfiguracja głowicy: Z gwintem zewnętrznym
Aprobaty / raporty z prób: Badania ogniowe, Badania sejsmiczne, ETA, FM (Factory Mutual)

Klienci szukali również kotwy mechaniczne, rozprężne, segmentowe, klinowe or sejsmiczne.

Dane techniczne

Materiał, korozja

Stal nierdzewna, A4

Konfiguracja głowicy

Z gwintem zewnętrznym

Aprobaty / raporty z prób

Badania ogniowe, Badania sejsmiczne, ETA, FM (Factory Mutual)

Materiał podłoża

Beton (spękany)

Rodzaj mocowania

Mocowanie przelotowe, Mocowanie wstępne

Narzędzia montażowe

Akumulatorowa zakrętarka z udarem stycznym SIW 4AT-22 ½”, Wiertnica diamentowa DD 30-W

Oprogramowanie PROFIS

Tak

Warunki środowiskowe

Zastosowania wewnętrzne przy czasowej kondensacji pary wodnej

Dokumenty

Właściwości i zastosowania

Właściwości

Ekonomiczne, zoptymalizowane projektowanie zakotwień – szerszy zakres głębokości zamocowania, odległości od krawędzi i rozstawu, pozwalający na projektowanie tańszych zakotwień z wykorzystaniem mniejszych stóp oraz konsol fasadowych
Szybsze i łatwiejsze wykonywanie prawidłowego montażu – nie wymaga czyszczenia otworu (M8-M20) oraz jest przystosowana do zautomatyzowanego wstępnego dokręcania przy użyciu modułu dynamometrycznego Hilti (M8-M16)
Dostępna pomoc przy projektowaniu – można łatwiej projektować połączenia stali z betonem przy użyciu oprogramowania PROFIS Engineering Suite, a przy projektach o większym stopniu złożoności skorzystać z porad oferowanych przez lokalny zespół inżynierów Hilti
Łatwiejsze przeprowadzanie kontroli – oznaczenie na łbie informuje o typie i długości kotwy ułatwiając kontrolę jakości po osadzeniu
Duża podkładka DIN 9021 pozwala na stosowanie w otworach wydłużonych lub otworach o dużej średnicy

Zastosowania

Kotwa klinowa ze stali nierdzewnej, z większą podkładką, do wszystkich zamocowań istotnych dla bezpieczeństwa w betonie spękanym i niespękanym, w środowiskach korozyjnych
Wszystkie istotne dla bezpieczeństwa zamocowania w warunkach obciążeń sejsmicznych, kategoria C1 dla elementów niekonstrukcyjnych oraz kategoria C2 dla elementów konstrukcyjnych
Mocowanie stóp, poręczy, systemów fasadowych, maszyn lub regałów do betonu, gdy jest wymagana odporność na korozję
Odpowiednia do stosowania w środowiskach korozyjnych
