Mocowanie poręczy

Ogólne wymagania

Please enter alternative text here (optional)

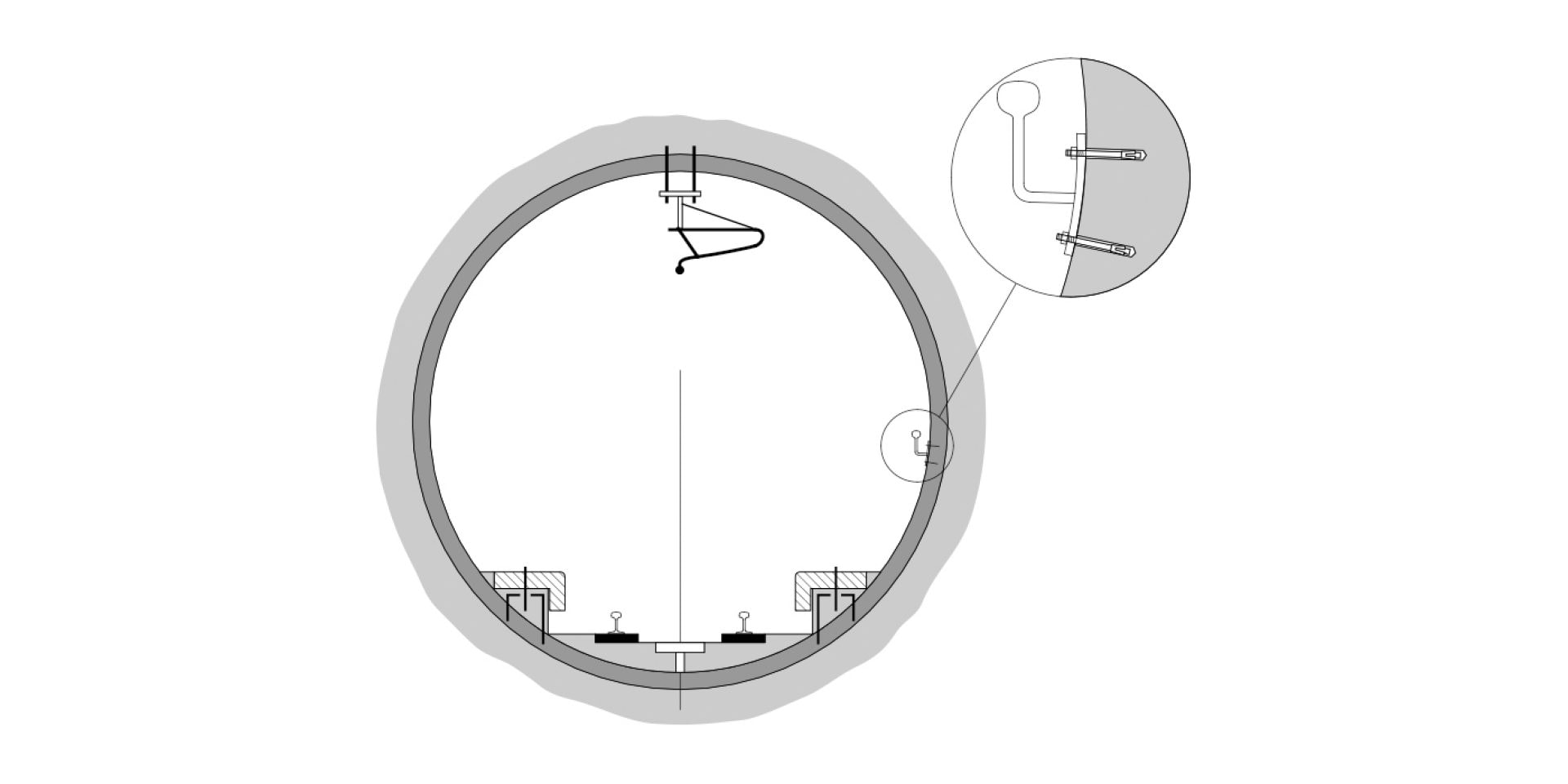

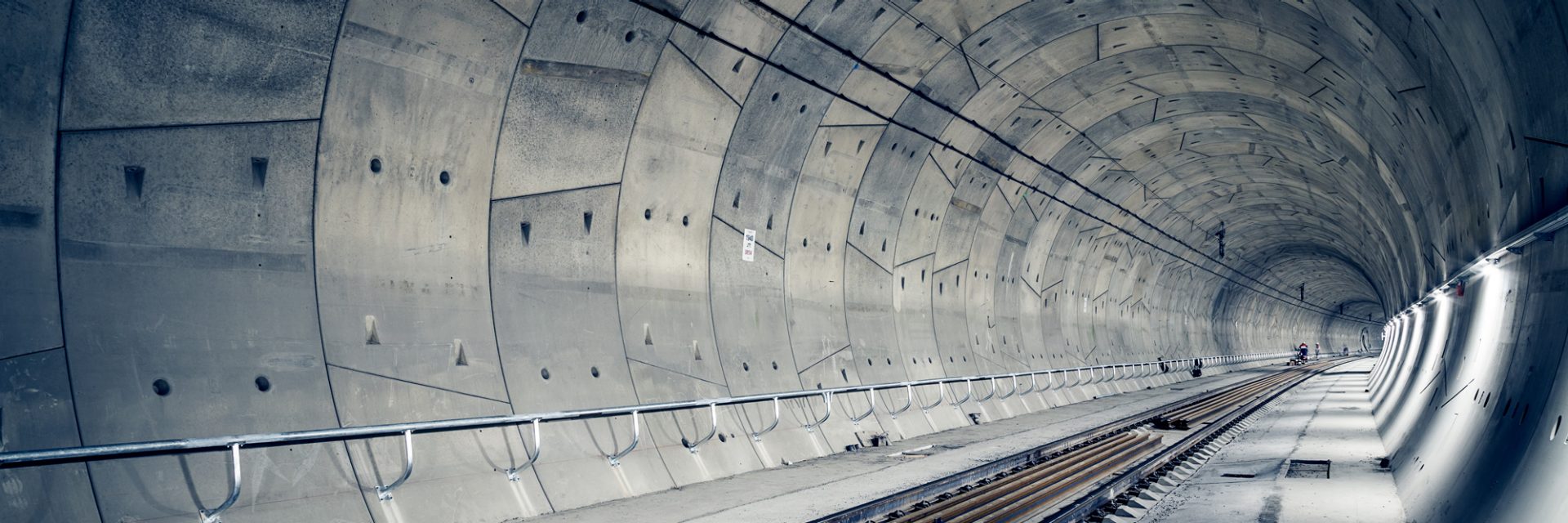

W przypadku pożaru w tunelach kolejowych, pociąg powinien wyjechać z tunelu lub zatrzymać się na następnej stacji. Jednak może też wystąpić sytuacja, w której pociąg zatrzyma się bezpośrednio w tunelu i niezbędne będzie zapewnie ludziom szybkiej ewakuacji. Często, w tym celu, jest projektowana platforma ewakuacyjna z poręczami, którą mocuje się bezpośrednio do ścian tunelu. 

Wymagania dotyczące kotwienia poręczy

Zasadniczo, element mocujący powinien być dobrany w zależności od rodzaju oddziaływania i okresu użytkowania. Z naszego doświadczenia wynikają następujące wymagania:

System z aprobatą/oceną (ETA/KOT)
Wymagane oprogramowanie i dokumentacja projektowa
Obciążenia ogniowe
Krzywa obciążenia ogniowego specyficzna dla projektu
Obciążenie zmęczeniowe
Obciążenie sejsmiczne
Obciążenie udarowe
Prostota i pewność zamocowania
Możliwy demontaż elementu kotwiącego / możliwość ponownego użycia
Specjalne wymagania dotyczące instalacji (bezpyłowo, metoda wiercenia)
W zależności od warunków krajowych, wymagane są A4 lub HCR
Uszczelnienie otworu

Wymiarowanie / Przepisy normatywne

Projektowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4
Projektowanie dla obciążeń zmęczeniowych zgodnie z EN 1992-4 (załącznik D) lub EOTA TR061
Projektowanie dla obciążeń wywołanych trzęsieniem ziemi zgodnie z EN1992-4
Kwalifikowanie zgodnie z EAD 330232-00-0601 (kotwy mechaniczne)
Kwalifikowanie zgodnie z EAD 330499-00-0601 (kotwy chemiczne)
Kwalifikowanie zgodnie z EAD 330250-00-0601 (obciążenia zmęczeniowe)
Krzywe pożarowe różne w różnych normach krajowych (ISO 834, HCM, RWS, ZTV-ING)
Naprężenia uderzeniowe zgodnie z wytycznymi dotyczącymi badań BZS

Optymalny zamocowanie poręczy

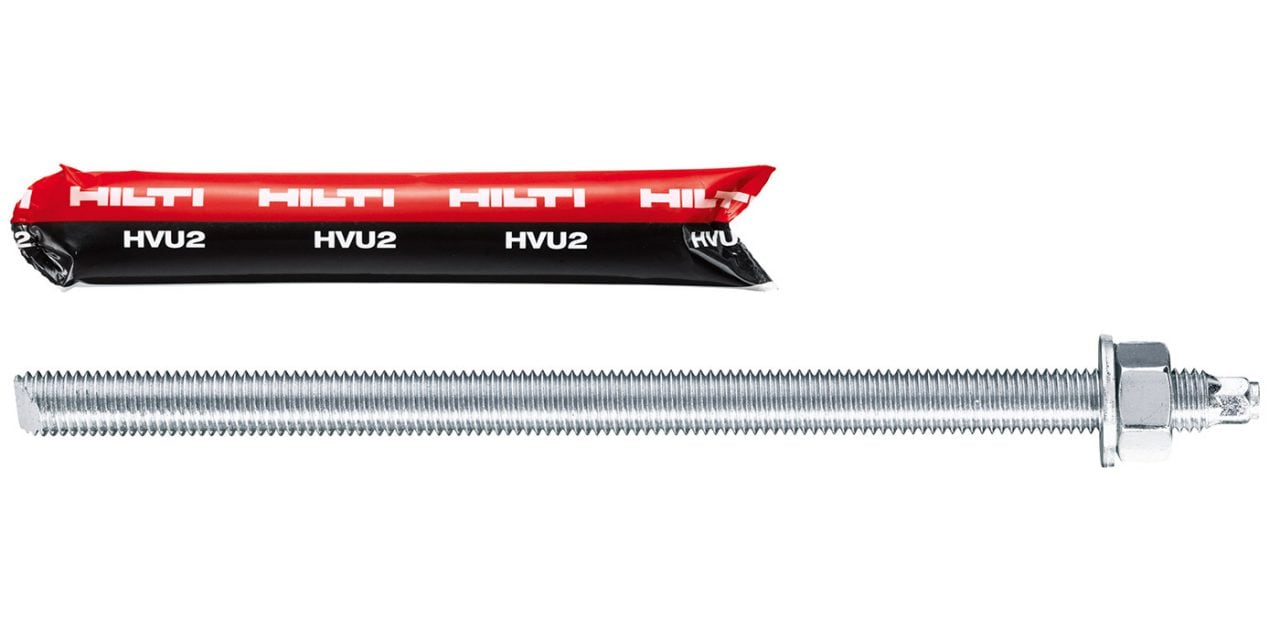

HVU2 + HAS-U A4

ETA-16/0515
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
Obciążenie sejsmiczne dla kategorii C1 i C2
Szybkie osadzanie bez systemów iniekcyjnych
Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. za pomocą wiertnic diamentowych
DD-30W i DD EC-1)
Dostępny materiał A4 i HCR (1.4529)

Do produktu HVU 2 HSU A4

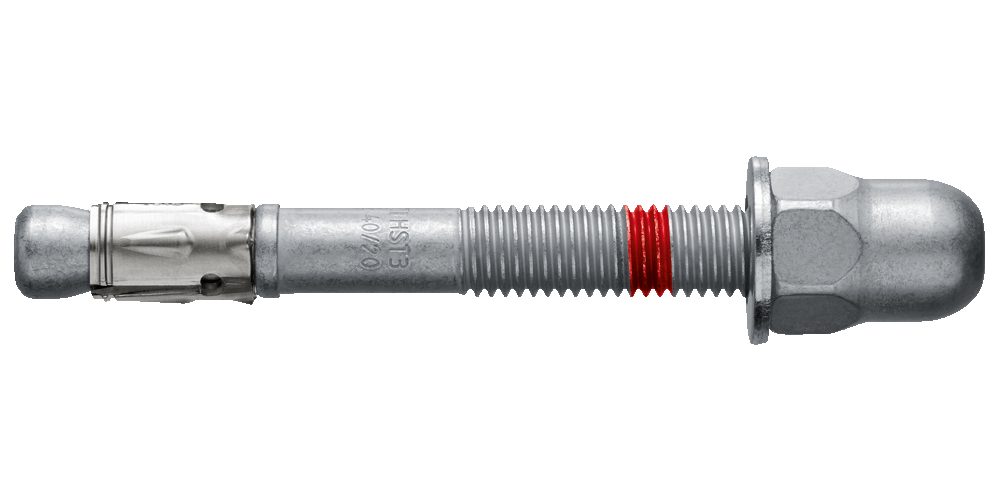

HST3

ETA-98/0001
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążeń ogniowych:
ISO 834 i ZTV-ING
Obciążenia sejsmiczne dla kategorii C1 i C2
Raport z badań przy obciążeniach udarowych wg wytycznych BZS
Szybki montaż zgodny z ETA dzięki automatycznemu przyłożeniu momentu dokręcającego za pomocą modułu AT (M8 do M16), bezpieczny montaż dzięki technologii Hilti SafeSet
Demontaż elementu kotwiącego nie jest możliwy
Odpowiednie do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową
DD-30W i DD EC-1)
Materiał A4 i HCR (1.4529) dostępny
Montaż zgodny z ETA bez czyszczenia otworu
Elastyczność wymiarowania dzięki zmiennej głębokości osadzenia
Optymalizacja dla małych odległości od krawędzi i osiowych

Do produktu HST3

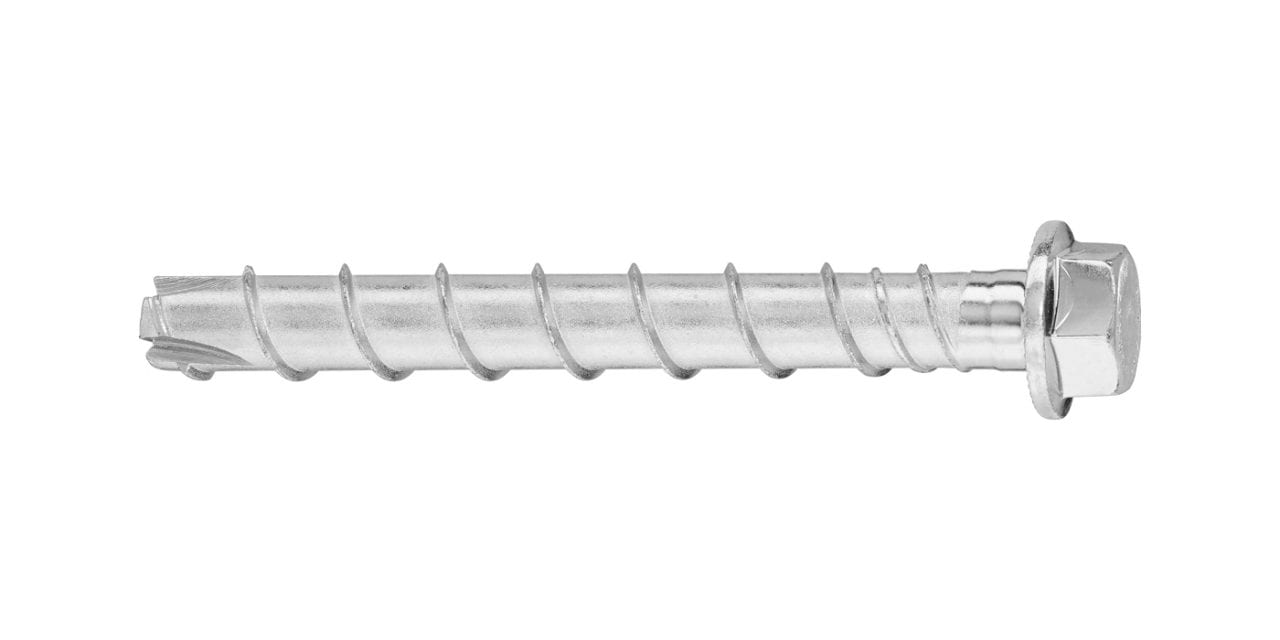

HUS-HR

ETA-08/0307
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
Obciążenie sejsmiczne dla kategorii C1 nie testowane pod kątem obciążeń udarowych
Szybkie osadzanie z użyciem klucza udarowego Hilti
Możliwość demontażu elementu kotwiącego
Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)

Do produktu HUS-HR

Wiercenie

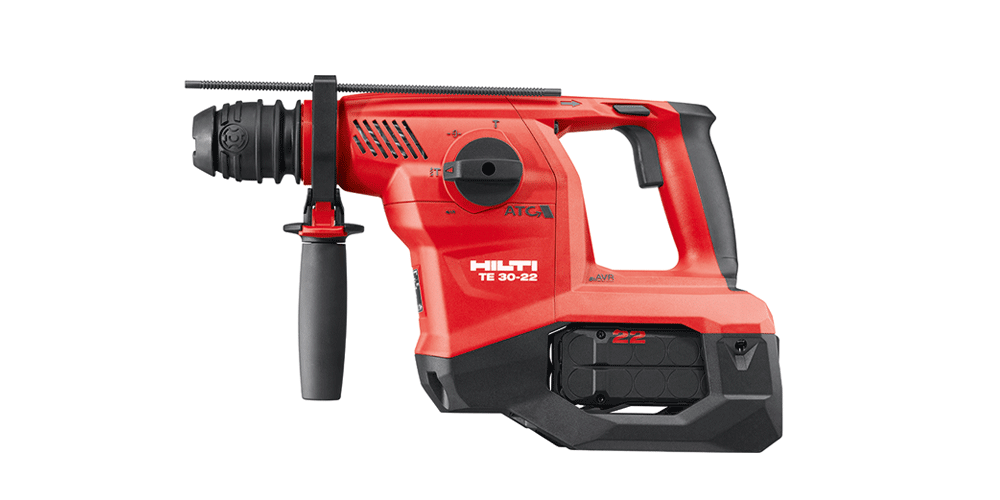

TE 30-22

Wydajna młotowiertarka SDS plus (TE-C), do wiercenia i dłutowania w betonie

Do produktu TE 30-22

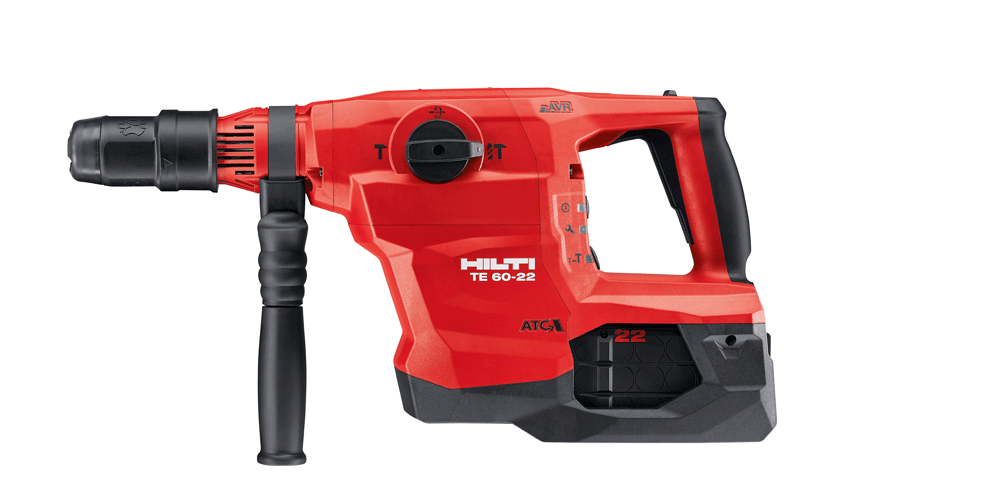

TE 60-22

Mocna akumulatorowa młotowiertarka SDS Max (TE-Y), do wiercenia i dłutowania w betonie przy dużych obciążeniach

Do produktu TE 60-22

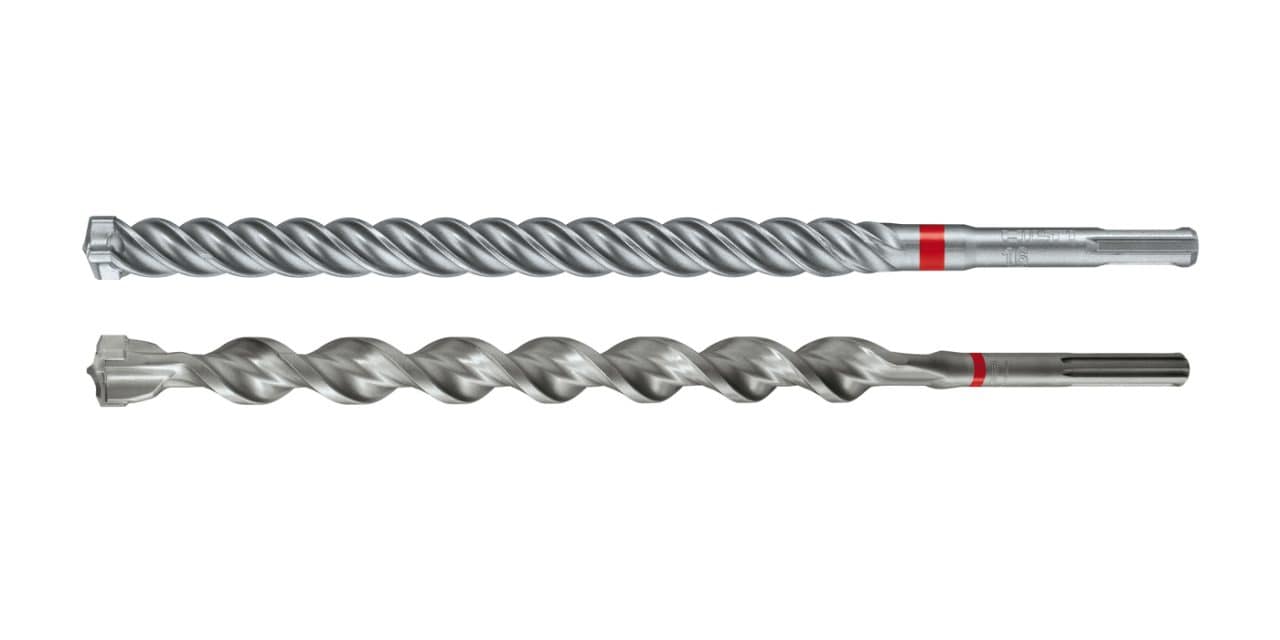

TE-CX (SDS PLUS) + TE-YX (SDS MAX)

Do produktu TE-CX (SDS PLUS) Do produktu TE-YX (SDS MAX)

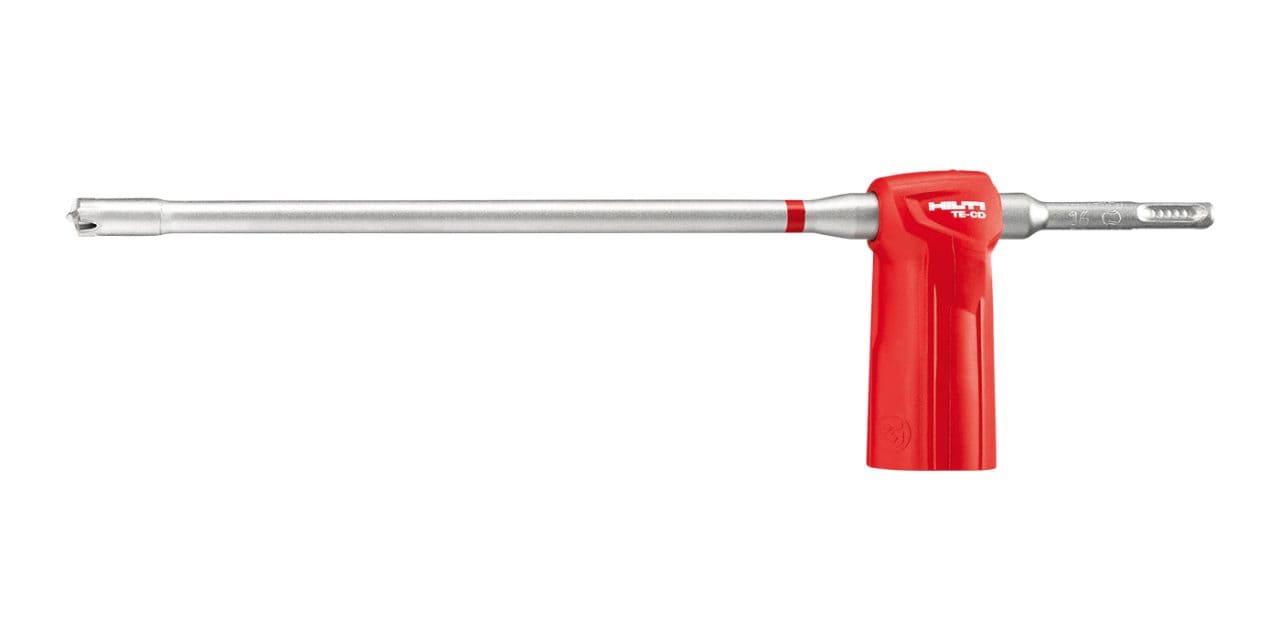

TE-CD (SDS PLUS)

Najwytrzymalsze wiertło udarowe do bezpyłowego wiercenia w betonie

Do produktu TE-CD (SDS PLUS)

Czyszczenie wywierconych otworów

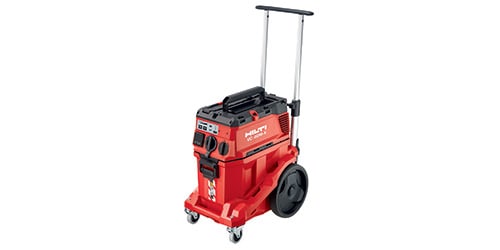

VC 40M-X

Odkurzacz, który w połączeniu z wiertłem rurowych TE-YD, czyści otwór zgodnie z ETA.

Do produktu

Akcesoria do wydmuchiwania Hilti HIT

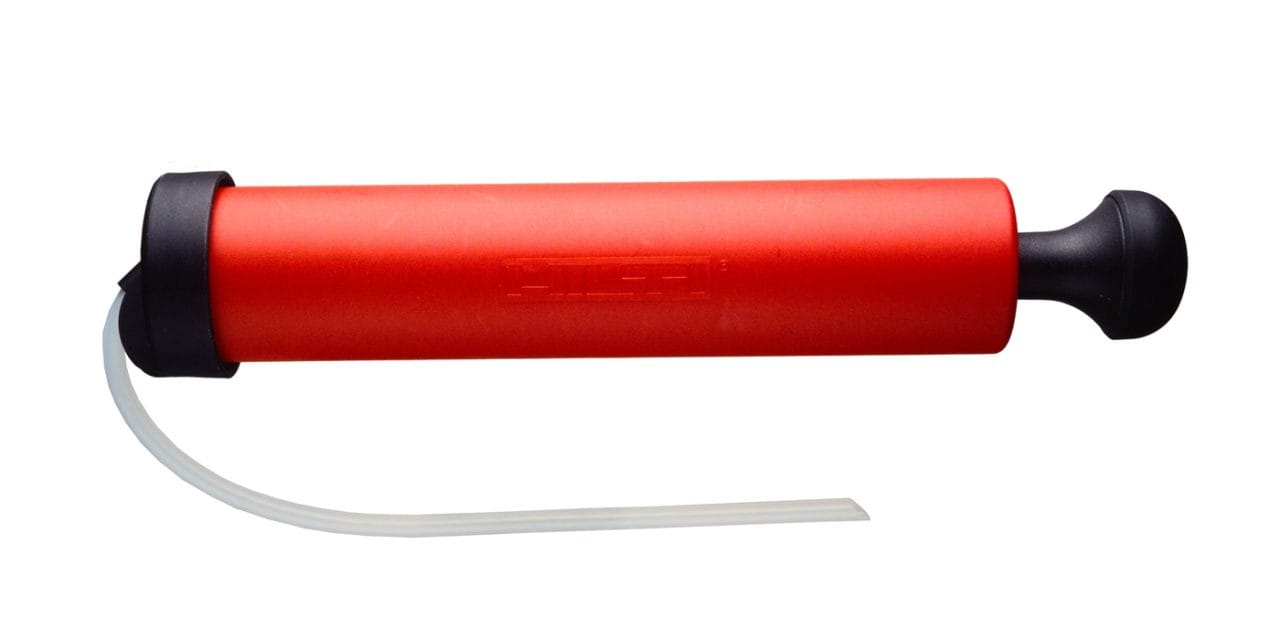

Pompka

Do produktu

HIT-RB 14 - 55

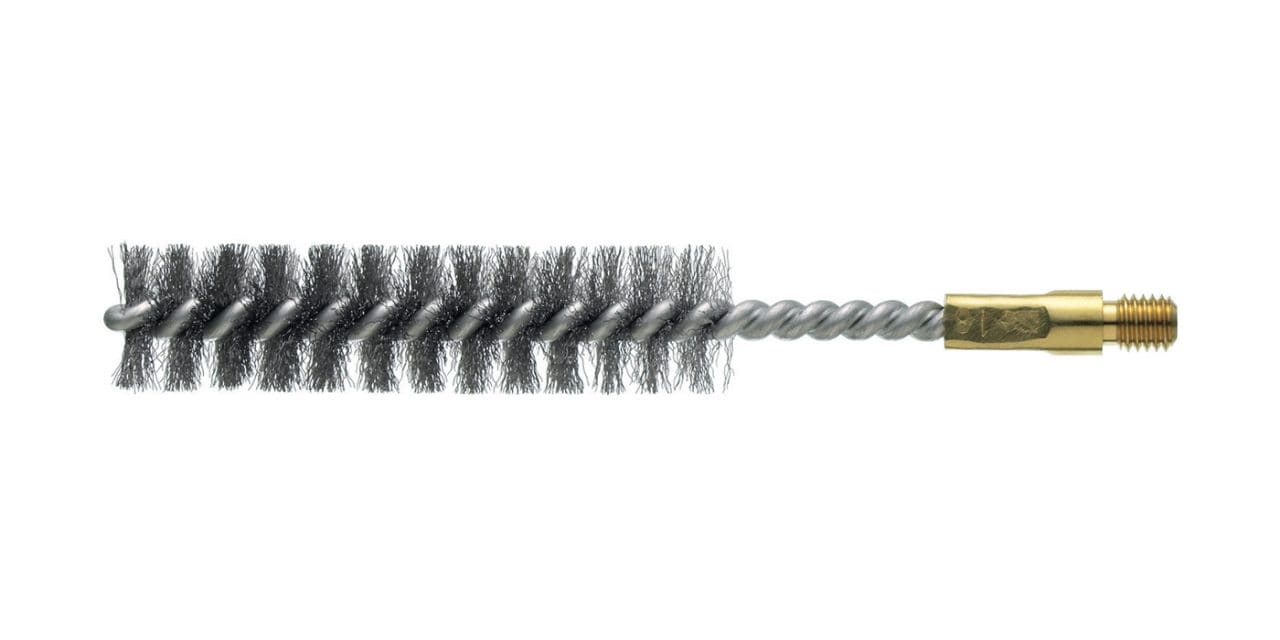

Szczotka

Do produktu

Osadzanie kotew

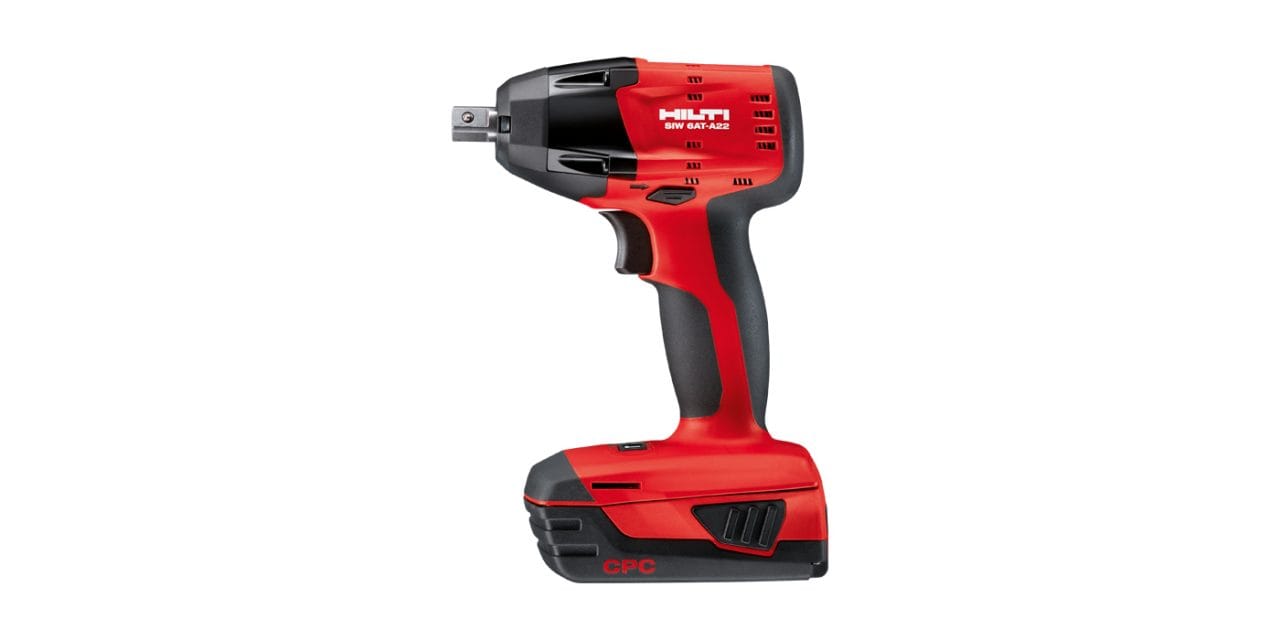

SIW 4AT-22 ½”

Zakrętarka z udarem stycznym 22 V

Do produktu

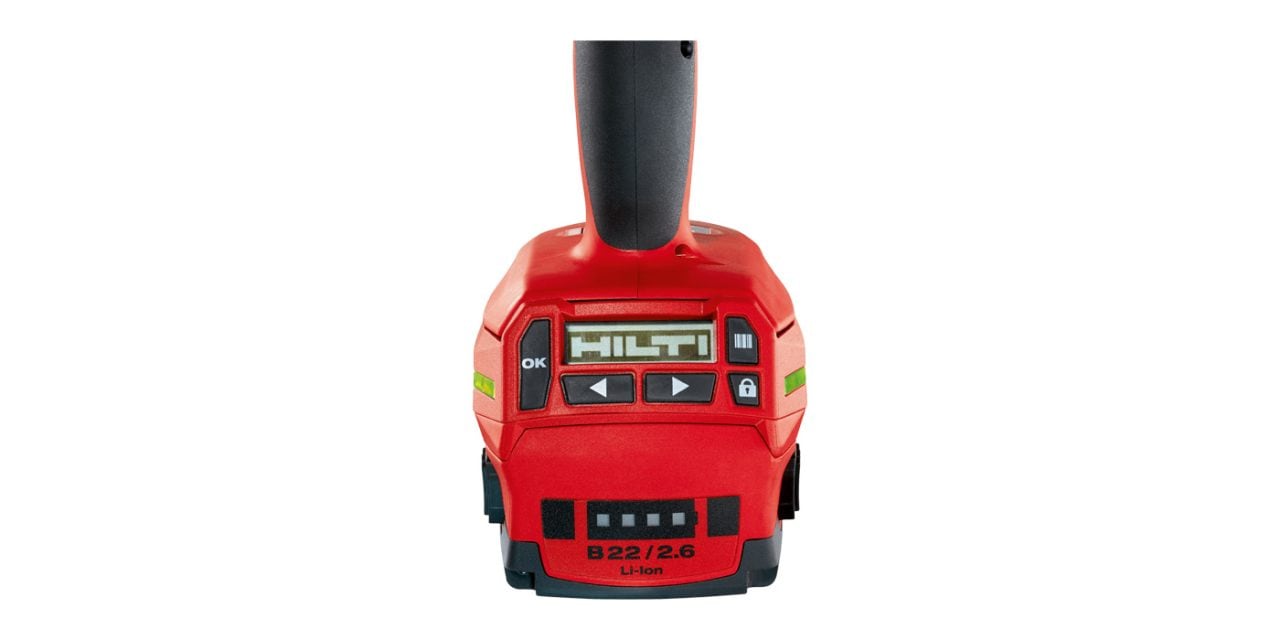

SI-AT-A22

Moduł dynamometryczny do SIW 6AT-A22 do mocowania kotew mechanicznych (HST3/2, HSA) zgodnie z ETA

Do produktu SI-AT-A22

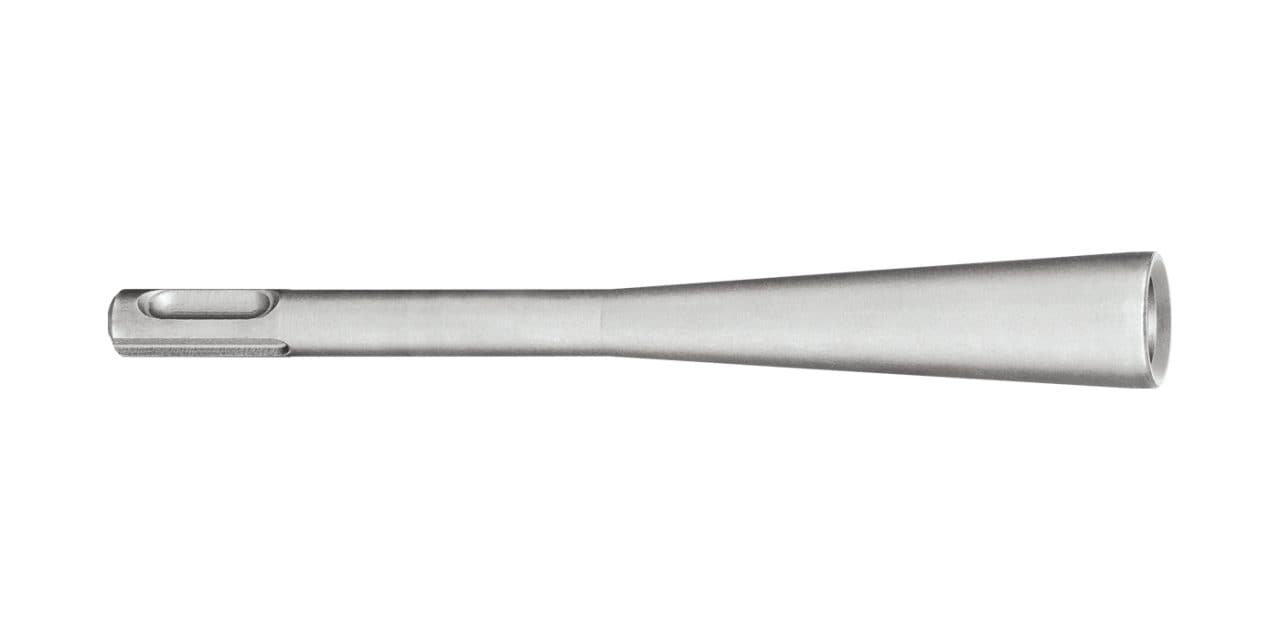

HS-SC

Urządzenie do osadzania HS-SC do HST3/2, HSA

Do produktu HS-SC

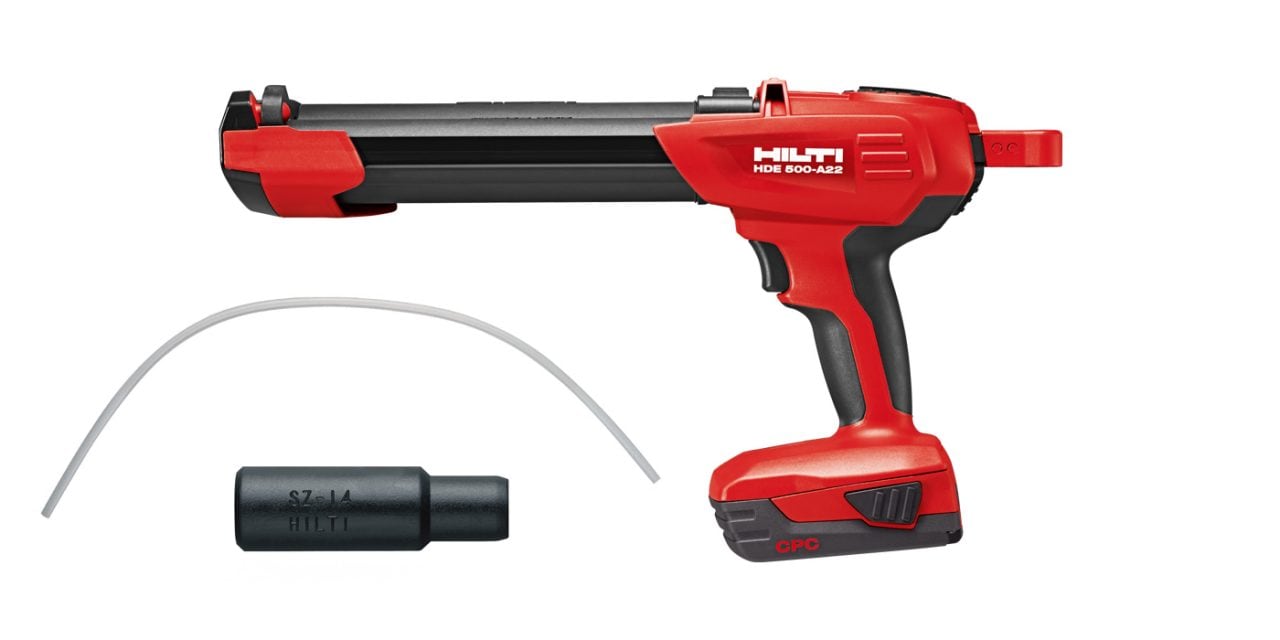

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55

Precyzyjny, powtarzalny wyciskacz akumulatorowy, który pozwala oszczędzać czas i pieniądze przy pracach z kotwami chemicznymi. Pasuje do opakowań 330 i 500 ml.

Do produktu HDE 500-A22 Do produktu HIT-VL 11 Do produktu HIT-SZ 14-55
