Oświetlenie i sygnalizacja

Ogólne przepisy i wymagania

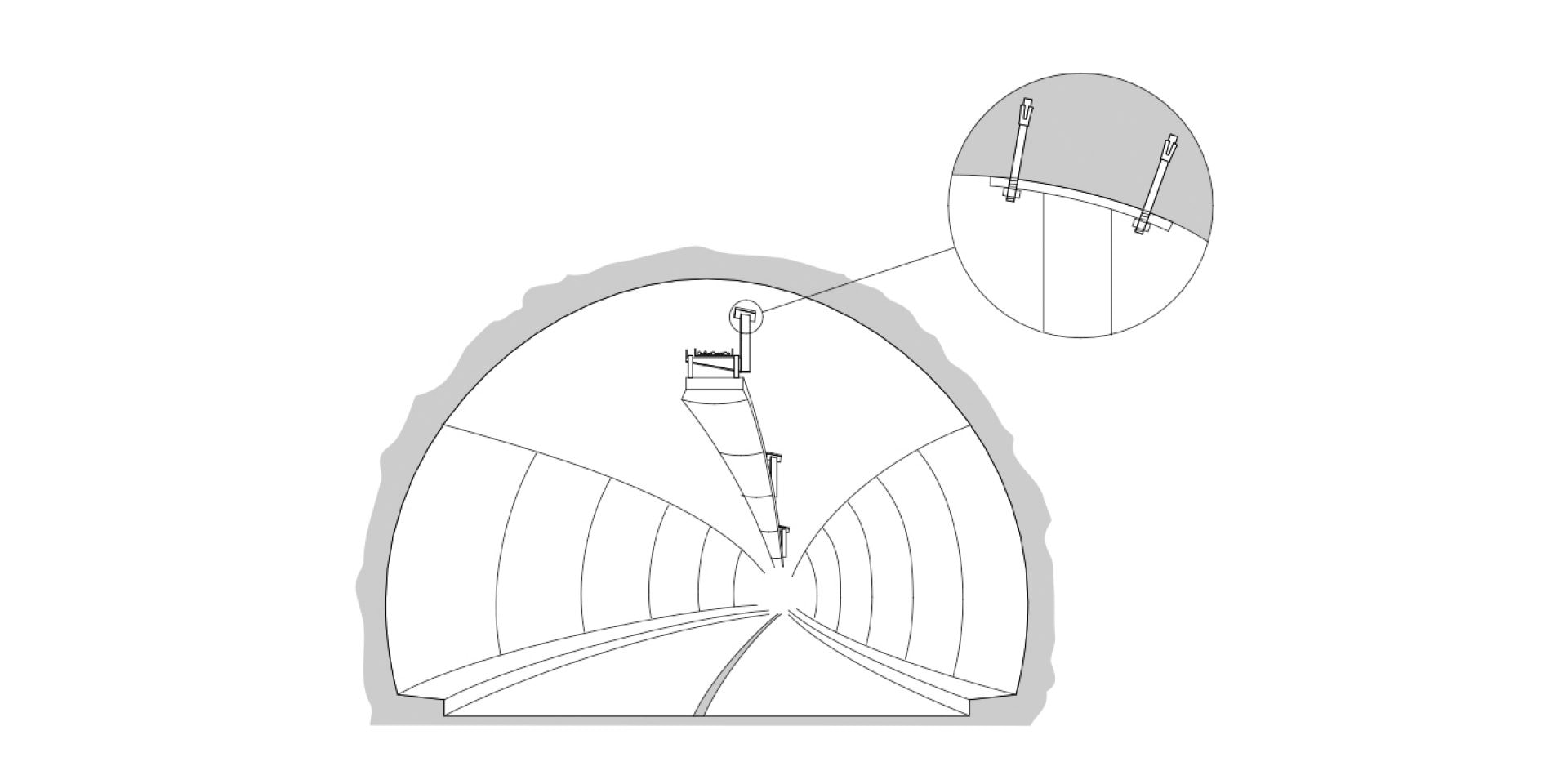

Please enter alternative text here (optional)

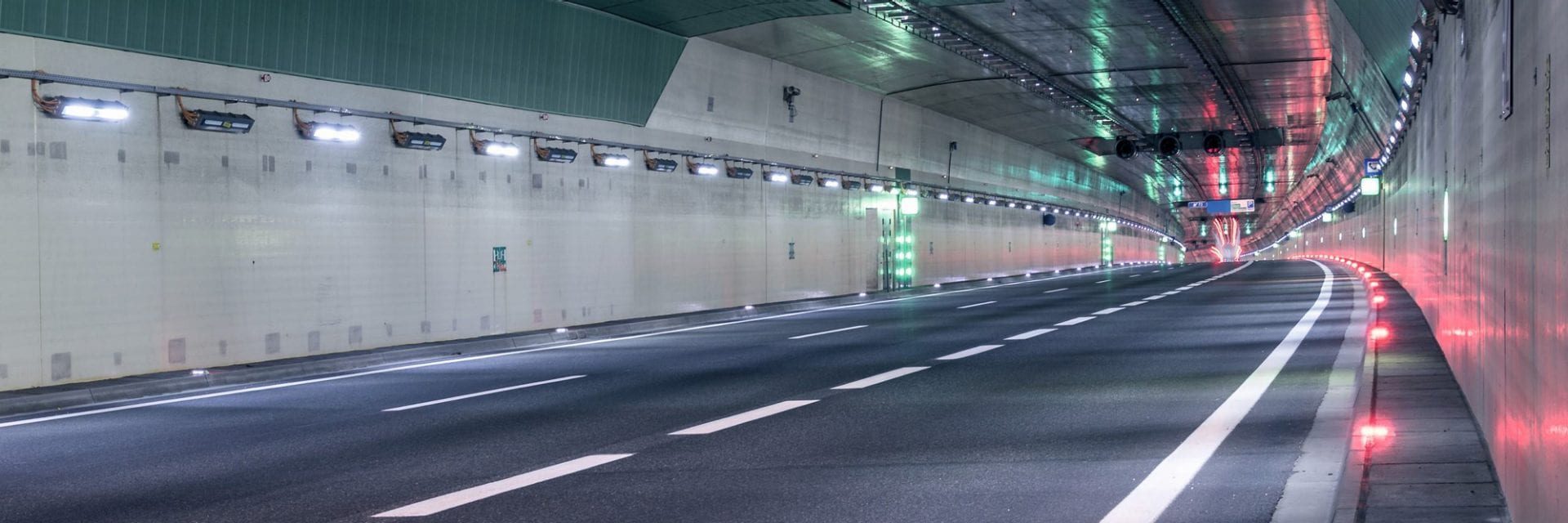

Wytyczne CIE (CIE 88-1990) wskazują, że ilość światła potrzebnego w tunelu zależy od natężenia światła na zewnątrz i wewnątrz tunelu.

Istnieje 5 kluczowych obszarów, które należy uwzględnić przy projektowaniu oświetlenia tunelu: strefa dostępu, strefa progowa, strefa przejściowa, strefa wewnętrzna i strefa wyjściowa. 

Wymagania dotyczące mocowania oświetlenia i sygnalizacji

Zasadniczo, elementy mocujące powinny być dobrane w zależności od rodzaju oddziaływania i okresu użytkowania. Z naszego doświadczenia wynikają następujące wymagania:

System z aprobatą/oceną (ETA/KOT)
Wymagane oprogramowanie i dokumentacja projektowa
Obciążenie ogniowe - Krzywa obciążenia ogniowego specyficzna dla projektu
Obciążenie zmęczeniowe
Obciążenie sejsmiczne
Obciążenie udarowe
Prostota i pewność zamocowania
Możliwy demontaż elementu mocującego / możliwość ponownego użycia

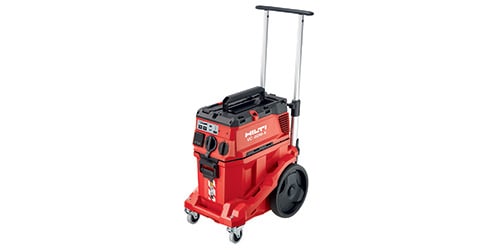

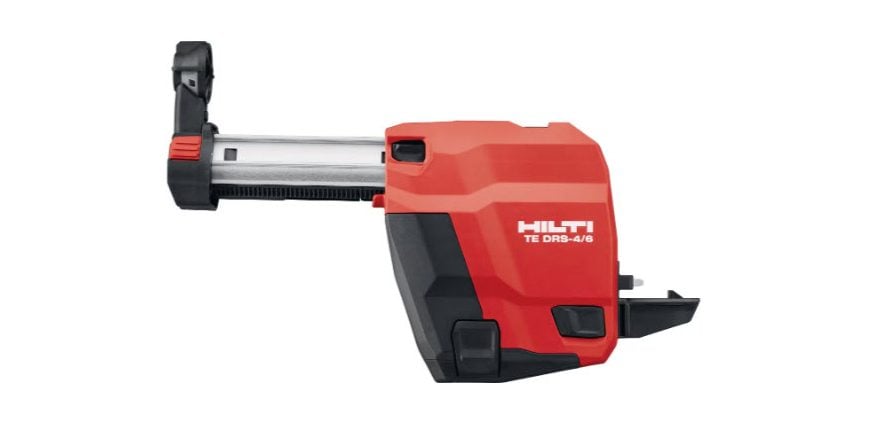

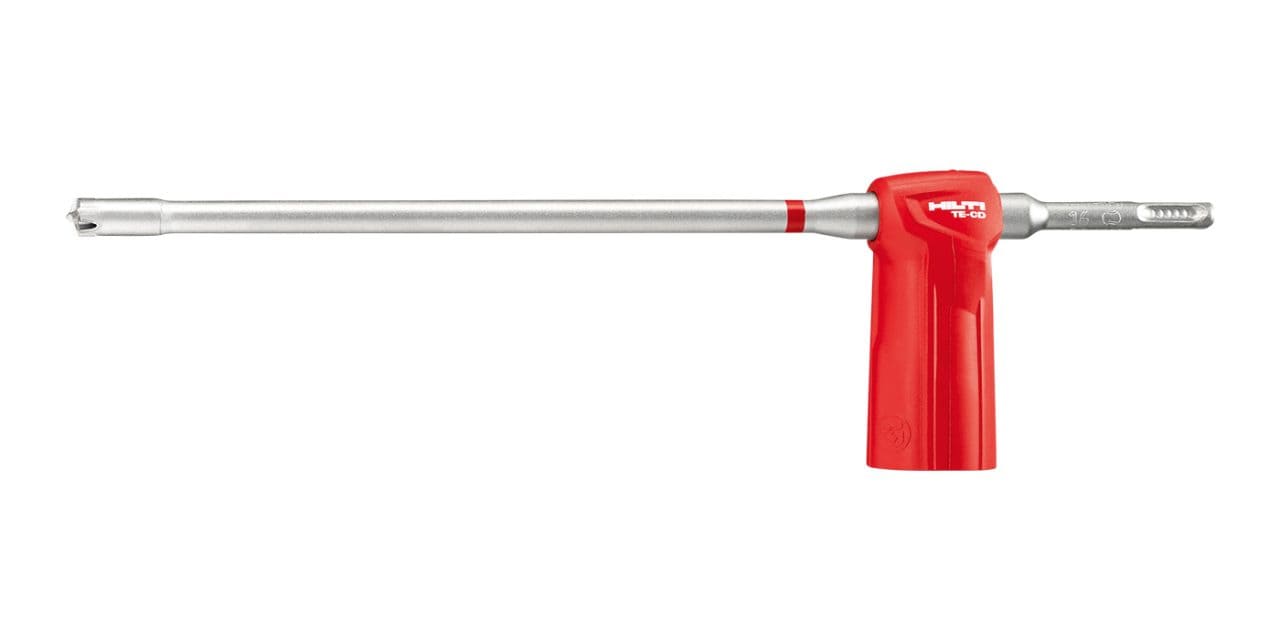

Specjalne wymagania dotyczące montażu (bezpyłowo, metoda wiercenia, bezprochowo)
W zależności od warunków krajowych, wymagane są A4 lub HCR.
Uszczelnienie wywierconego otworu

Projektowanie / Regulacje normatywne

Projektowanie dla obciążeń statycznych i quasi-statycznych zgodnie z EN 1992-4
Projektowanie dla obciążeń zmęczeniowych zgodnie z EN 1992-4 (załącznik D) lub EOTA TR061
Projektowanie dla obciążeń wywołanych trzęsieniem ziemi zgodnie z EN1992-4
Kwalifikowanie zgodnie z EAD 330232-00-0601 (kotwy mechaniczne)
Kwalifikowanie zgodnie z EAD 330499-00-0601 (kotwy chemiczne)
Kwalifikowanie zgodnie z EAD 330250-00-0601 (obciążenia zmęczeniowe)
Krzywe pożarowe różne w różnych normach krajowych (ISO 834, HCM, RWS, ZTV-ING)
Naprężenia uderzeniowe zgodnie z wytycznymi dotyczącymi badań BZS

Optymalny element kotwiący do mocowania oświetlenia i sygnalizacji

HST3-R/-HCR

ETA-98/0001
Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążeń ogniowych: ISO 834 i ZTV-ING
Obciążenia sejsmiczne dla kategorii C1 i C2
Raport z badań przy obciążeniach udarowych wg wytycznych BZS

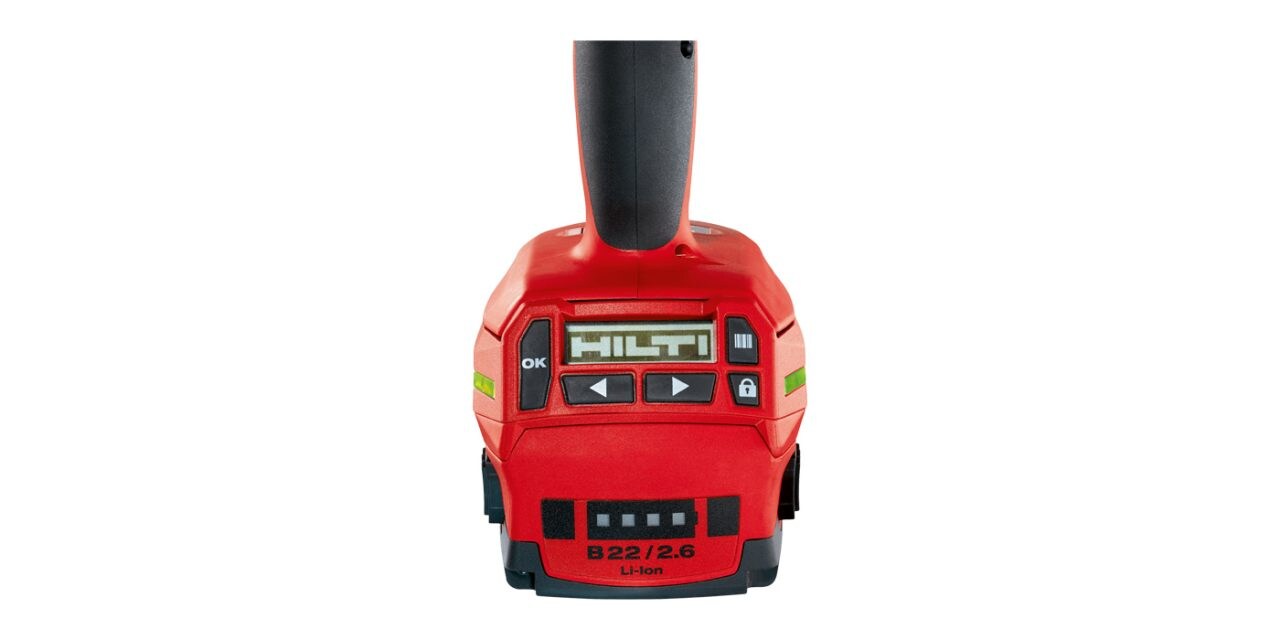

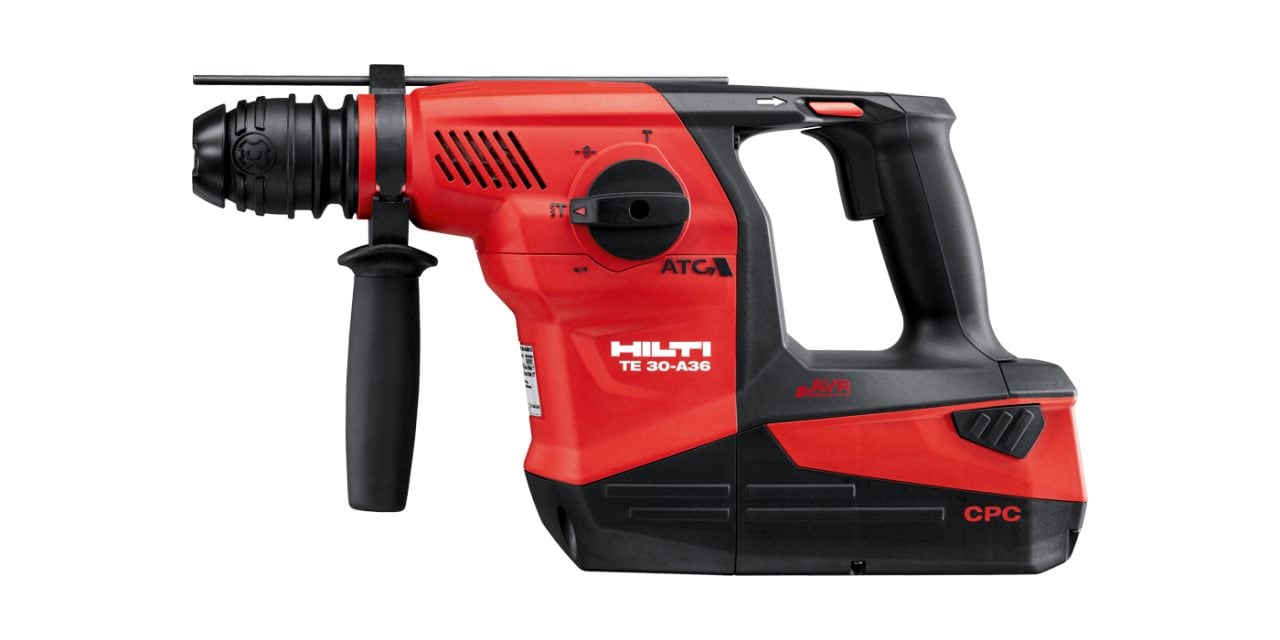

Szybkie osadzanie z użyciem modułu AT, bezpieczne osadzanie z użyciem technologii Hilti SafeSet
Demontaż elementu kotwiącego nie jest możliwy

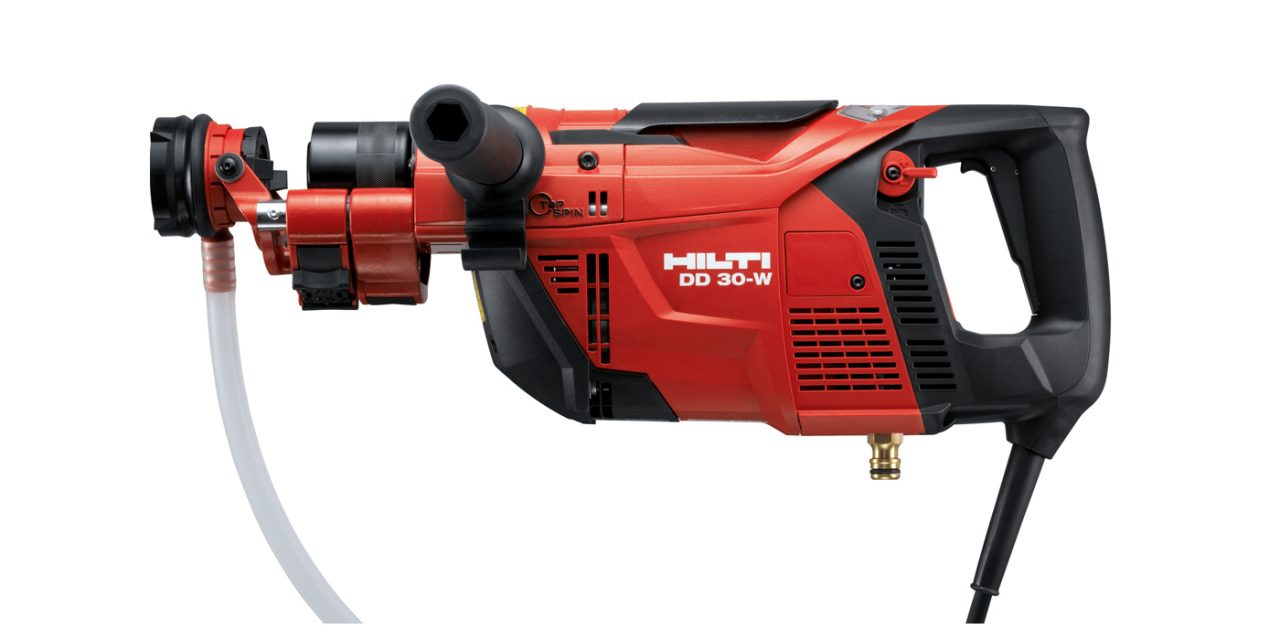

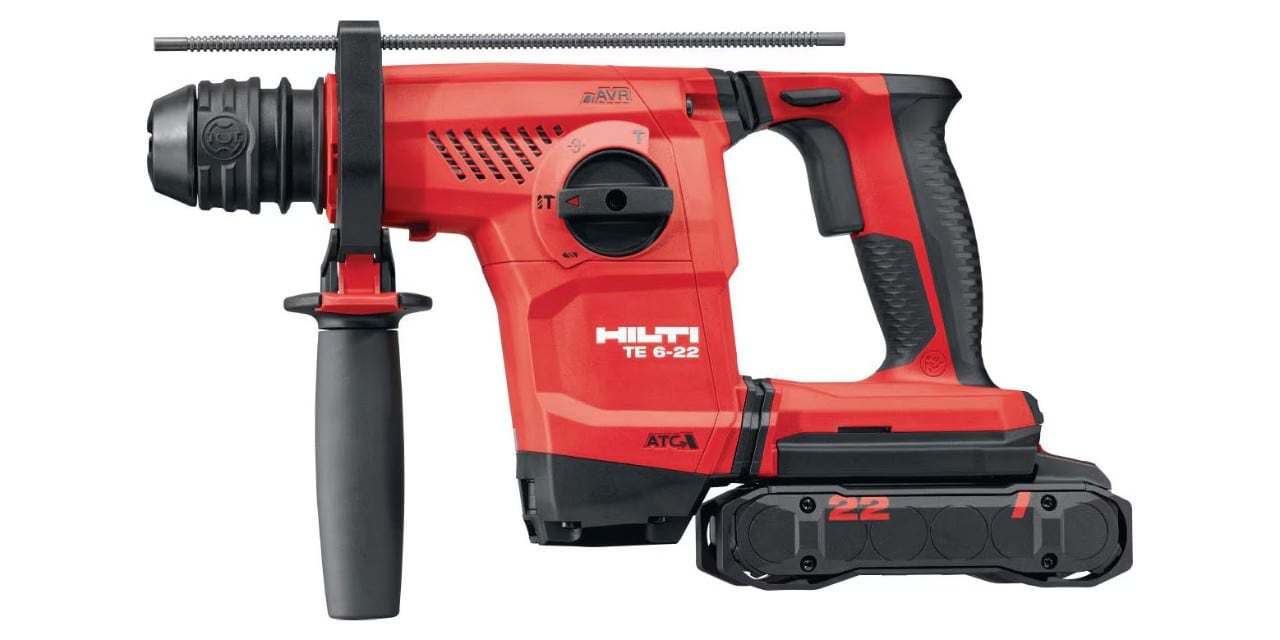

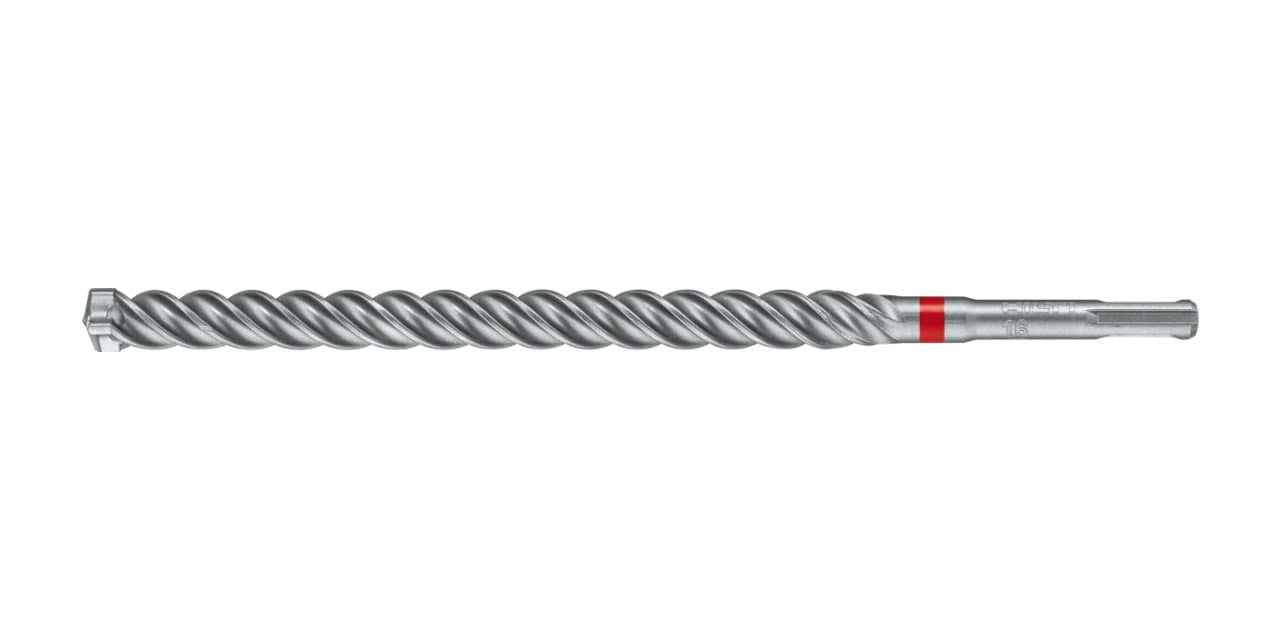

Odpowiednie do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)
Materiał A4 i HCR (1.4529) dostępny

Do produktu HST3-R

Do produktu HST-HCR

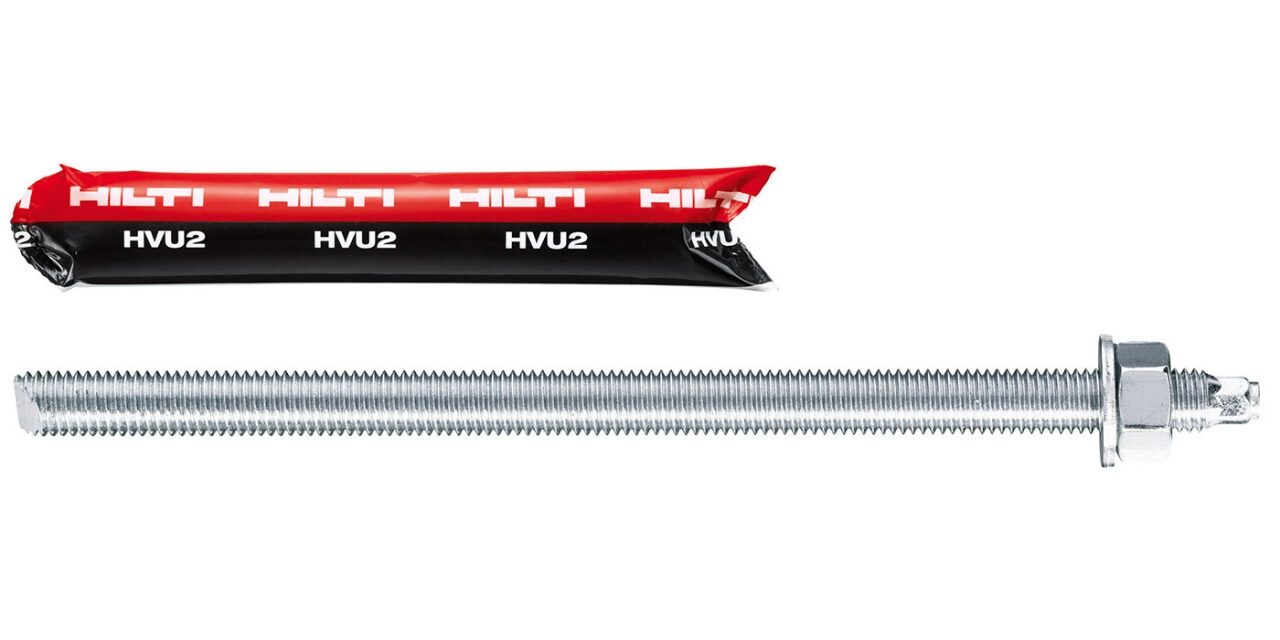

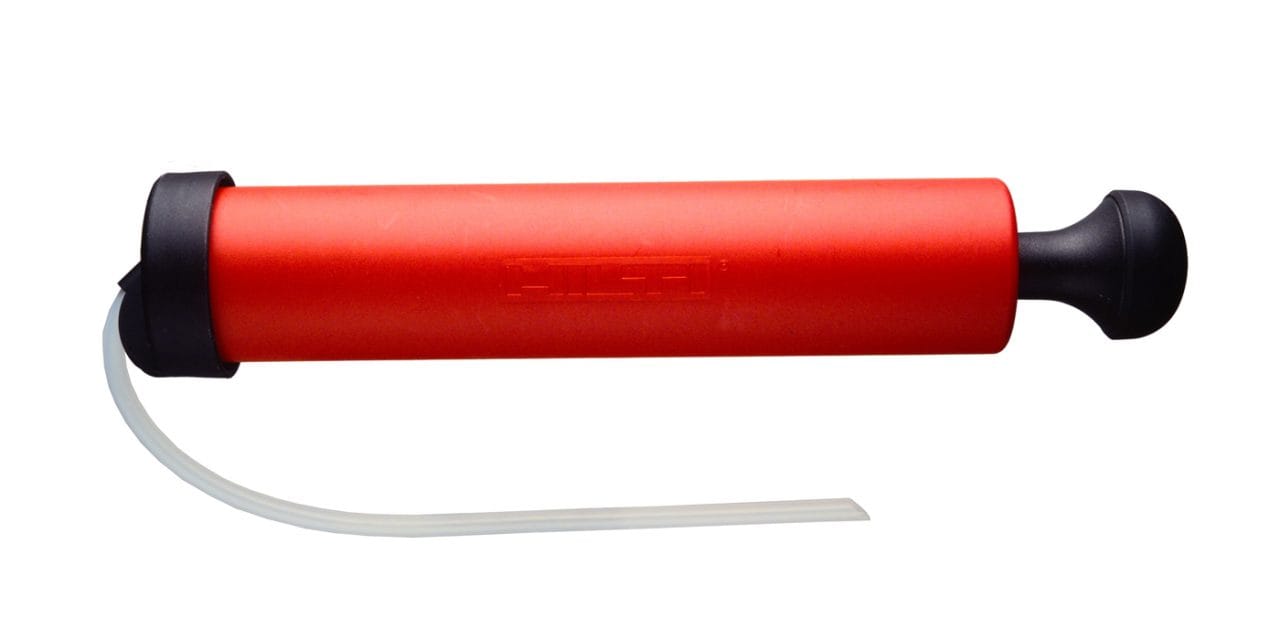

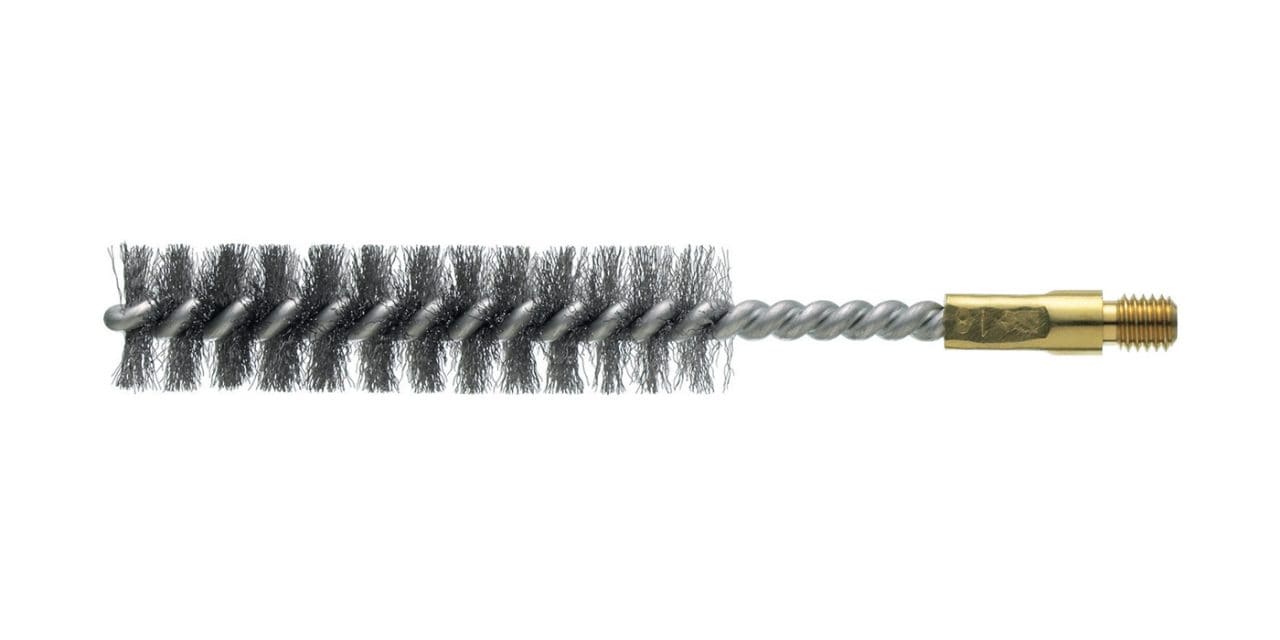

HVU2 + HAS-U A4

ETA-16/0515 Oprogramowanie projektowe Profis Engineering wraz z raportem obliczeniowym
Krzywe obciążenia ogniowego: ISO 834 i ZTV-ING
Obciążenie sejsmiczne dla kategorii C1 i C2

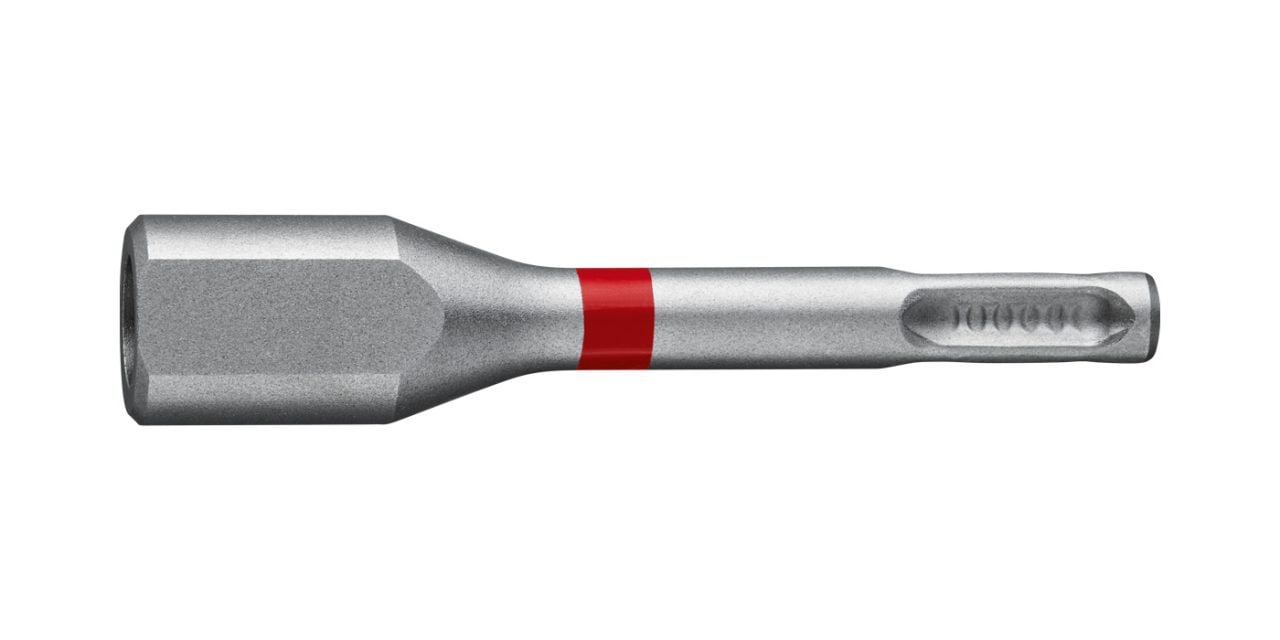

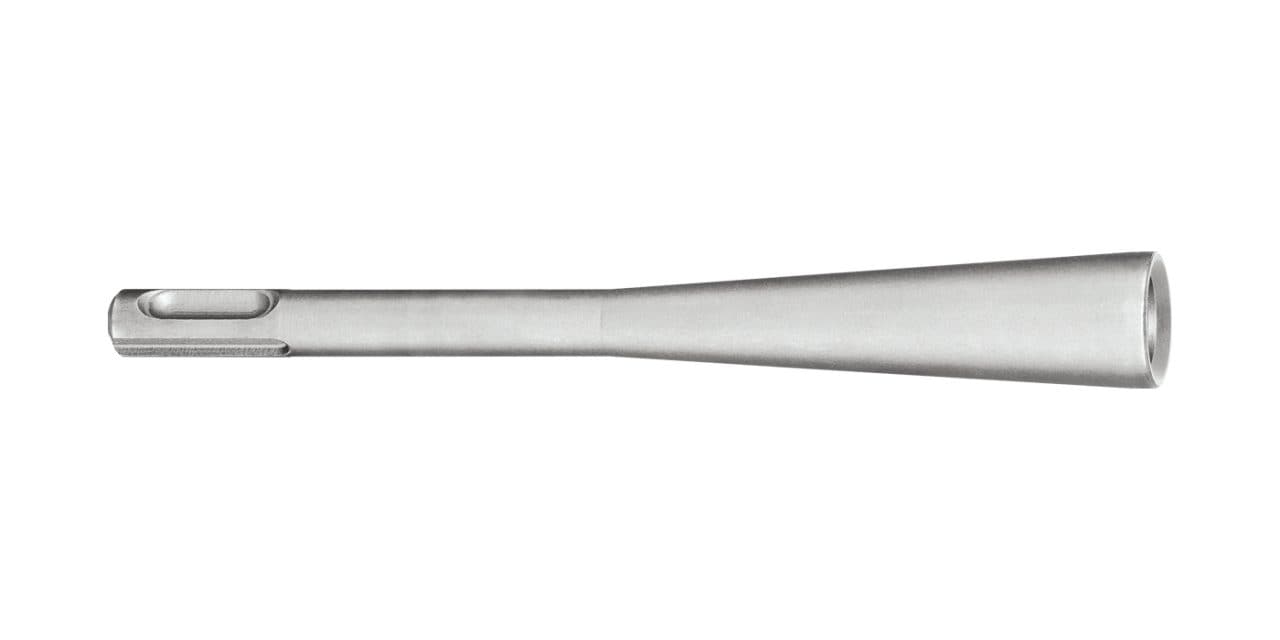

Szybkie osadzanie bez systemów iniekcyjnych
Odpowiedni do otworów wierconych udarowo i techniką diamentową (np. wiertnicą diamentową DD-30W i DD EC-1)
Dostępny materiał A4 i HCR (1.4529)

Do produktu HVU 2 HSU A4

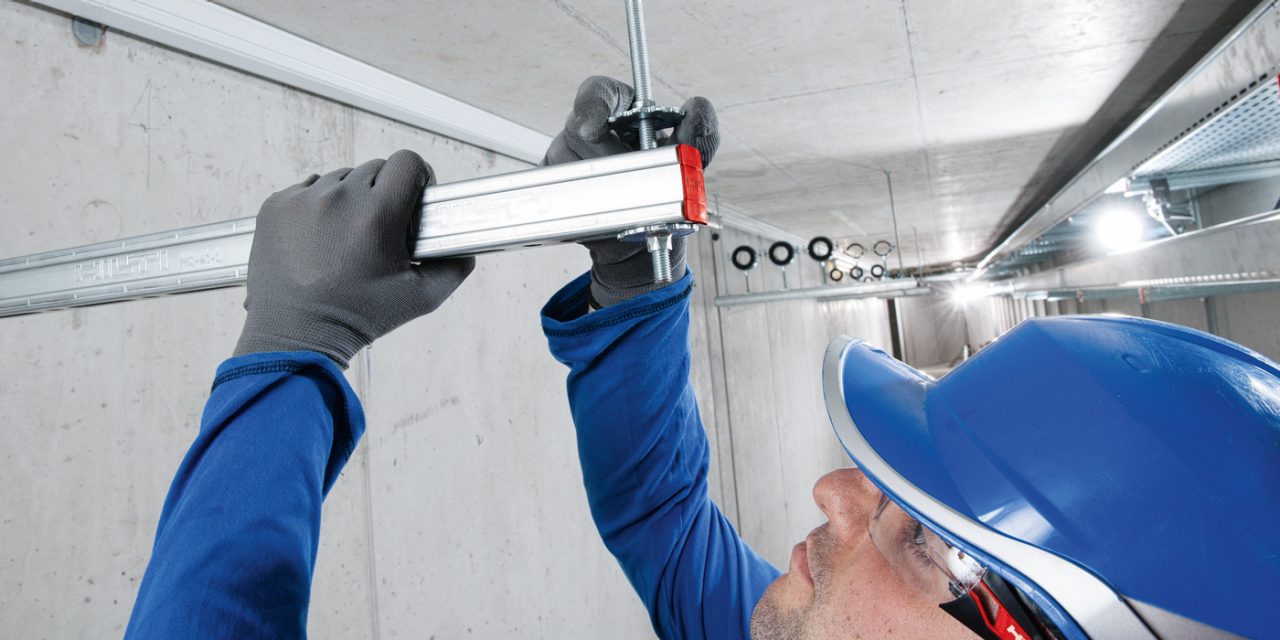

Systemy instalacyjne MQ

Ocena techniczna KOT
Oprogramowanie projektowe Profis Instalation wraz z raportem obliczeniowym
Projektowanie ogniowe i uderzeniowe możliwe z oceną inżynieryjną sporządzoną za pomocą Hilti Seismic
Możliwość ponownego wykorzystania/demontowalne
Dostępne w wersji ocynkowanej galwanicznie, ocynkowanej ogniowo, ocynk magnezowy i A2 / A4 - Idealne do tunelu, pomieszczeń technicznych i centrów sterowania
Punkty stałe i przesuwne dostępne jako część systemu
Elastyczność w montażu i projektowaniu
Możliwa prefabrykacja
Brak konieczności spawania

Do produktu MQ
